Nikkeliseokset, jotka ovat pääasiassa nikkeliä sisältäviä seoksia,Ehkä niitä käytetään putkiin ja teollisuusventtiilien eri osiin, kutenrunko, konepelti, kuula, istuin, varsi, ruuvi, jousi jne.

Venttiilit ovat putkistojen osia, ja ne määritellään nesteen virtauksen komponentteiksi, joita käytetään eri tarkoituksiin.Näihin tarkoituksiin voi kuulua lopettaminen/virran käynnistäminen, virtausnopeuden ohjaaminen, virran suuntaaminen, takaisinvirtauksen estäminen ja paineen vapauttaminen [1] [2].Kuva 1 kuvaa kuulakenttiiliä, joka on pyörivä venttiili, jossa kuulan muotoista sulkemista edustavaa jäsentä kierretään 90° venttiilin portin aukon kytkeminen sisään tai irrottaminen [2].Lukuun 1 kuuluva kuula on kytketty sen port in aukkoon, joka pitää venttiilin auki.

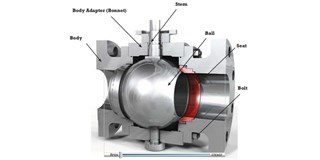

 Kuva 1. Pallo venttiili avoimessa asennossa. Johdanto venttiileihin ja komponentteihin Tässä paperissa mainitut venttiilin eri osat on määritelty seuraavasti [3]: Runko: Venttiilin runko kutsutaan myös venttiilin kuori on tärkein osa venttiilin kokoonpano, pitää kaikki osat yhdessä kuin puitteet.Venttiilin runko on ensimmäinen paine raja, joka saa nestepainetta.Venttiilin rungon päät on suunniteltu yhdistämään venttiili putkiin.

Bonnet: Venttiilin konepelti on toiseksi tärkein osa, joka sisältää painetta;se peittää venttiilin rungon ja on valmistettu samassa materiaalissa kuin venttiilin runko.

Pallo: venttiilin pallo, jota kutsutaan myös ‘’ [4] tai ‘paineensäätäjä osa ‘[4]pysäyttää tai käynnistää nesteen.Kun venttiili sulkeutuu, täyttä nestepainetta sovelletaan pallon toiseen osaan, joten tätä osaa pidetään kolmantena tärkeänä paineena, joka sisältää osan venttiilistä [3].

Istuimet: Istuimet tarjoavat istuinpainnan istuimen sulkemisen jäsenelle.-Terä: Venttiilin runko on venttiilin sulkemisen jäsenen ja käyttäjän välinen liitin, joka mahdollistaa tarvittavan liikkeen kuulaa kohti venttiilin sulkemiseksi ja avaamiseksi.Kanta on kytketty ohjauspyörän, vivun tai toimilaitteen kanssa yhdeltä puolelta ja venttiilin sulkemisen jäsenen kanssa toiselta puolelta.Toimilaite on komponentti, joka on vastuussa venttiilin siirtämisestä automaattisesti.Kanteet vaativat suurta mekaanista lujuutta, erityisesti silloin, kun ne käynnistyvät, kestääkseen toimilaitteen puolelta peräisin olevat kuormitukset.-Bolting: Bolts on myös painetta, joka sisältää osia venttiilit, käytetään yhdistämään venttiilin runko tai konepellin palasia yhteen.

Hiiliteräksestä valmistettu putki

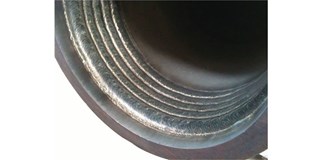

Kuva 2. Inconel 625 päällystetty hiiliteräsputken sisällä.

Kuva 2. Inconel 625 päällystetty hiiliteräsputken sisällä.

Miksi määritellä nikkeliseokset?

On olemassa useita syitä määritellä nikkeliseokset venttiilejä ja sisäosia varten.Nämä ovat yhteenveto seuraavasti:

Sisäinen korroosio: syövyttävässä ympäristössä hiiliteräksen putket, jotka voidaan varustaa (sisäisesti) 3mm nikkeliseoksella (esimerkiksi Inconel 625) korroosion riskin vähentämiseksi [5].

Putkien korroosio-iskut

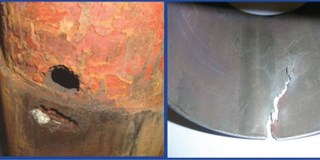

Kuva 3.CO2 (vasen) ja H2S (oikea) korroosio-iskut putkiin.

Nikkeliseoksen sisäistä pinnoitusta voidaan käyttää nestehuoltoon, joka sisältää suuria määriä syövyttäviä yhdisteitä, kuten hiilidioksidia ja vetysulfidia (H2S).CO2- ja H2S-korroosiokohtaukset ilmenevät metallin häviönä ja halkeamina, kuten kuvassa 3 esitetään.

Kuva 3.CO

2

(vasen) ja H

2

S (oikealla) korroosio-iskut putkiin.

Kiinteä nikkeliseos, Inconel 625 putkisto, on yleinen myös öljyn- ja kaasuteollisuuden offshore-alalla hiilivetypalveluissa, joissa on suuria määriä H2S:ää.Tästä seuraa, että Lähi-idän kaltaisissa maailman osissa 101;Raakaöljy sisältää suuria pitoisuuksia H2S, venttiilien laitokset käyttää offshore öljy- ja kaasuhankkeissa voidaan valita Inconel 625 sijaan 22Cr duplex.Kuitenkin 22Cr duplex on hyvin yleinen valinta putkien ja venttiilien Norjan offshore-teollisuuden herr101;öljy ja kaasu ovat joko H2S vapaita tai tasot ovat minimaaliset [6].Lisäksi hiiliteräksessä valmistettujen palloventtiilien sulkualueet ja istuinventtiilit voidaan päällystää Inconel 625:n kanssa, jotta halkeaman korroosiota voidaan välttää.Kehän korroosio viittaa paikalliseen hyökkäykseen, joka kohdistuu metallipinnan heraan101;on aukko, halkeama tai uria.

Ulkoinen korroosio: Super duplex pultit ovat yhteinen valikoima materiaalia venttiilejä valmistettu 22Cr duplex Norjan offshore-teollisuudessa.

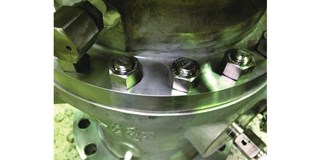

Kaksipuoleinen venttiili&#Kuva 4.A 22Cr kaksinkertainen vartaloventtiili, jossa on Inconel 625 ruuvi ja tulppa&#Kuva 4.A 22Cr kaksinkertainen vartaloventtiili, jossa on Inconel 625 ruuvi ja tulppa&#Pinnoittamattoman kaksikerroksisen materiaalin (esim. ruuvien) suurin sallittu käyttölämpötila offshore-ympäristössä on 110.°C [7] välttääkseen sen, että ulkoiset kloridipaineet rikkovat korroosiota meriympäristössä.Sen vuoksi kaksikerroksiset ruuvit (pultit ja mutterit) on päivitetty Inconel 625:ksi kaksikerroksisten venttiilien osalta toimintalämpötilassa 110:n yläpuolella.°C, sellaisena kuin se on kuvattu kuvassa 4.
