The CNC -kääntöprosessi voi olla melko monimutkainen. Annamme sinulle kuitenkin yksinkertaistetun, vaiheittaisen prosessin jakautumisen suunnittelusta valmistukseen.

. CNC -käännöksen yleiset vaiheet ovat:

step#1: Muunna CAD -suunnittelutiedosto CNC -ohjelmaan

. Ensimmäinen vaihe sisältää CAD -tiedoston valmistelun kääntämistä varten CNC:n kääntämiseen konekieleksi. Tähän ei liity edistynyttä ohjelmointia. Sinulla on jo oltava joitain 2D -piirustuksia suunnittelustasi. Tällöin sinun on kaapattavanämä mallit sähköisesti käyttämällä ohjelmistoja, kuten AutoCAD tai SolidWorks.

once CAD -tiedostomuodossa on sähköinen muotoilu, voit muuntaa sen CAM -ohjelmaan. Voit myös käyttää samoja ohjelmistotyökaluja, jotka on mainittu yllä mainitut piirustuksen CAM -muodossa. The manufacturing engineer can then use the software to test the manufacturability of the component.

Step#2: Prepare the CNC Turning Machine

Thenext step is the machine setup. Vaikka suurin osa prosesseista on automatisoitu, operaattori on edelleen tarve. CNC:n kääntämisen tehokkaaseen valmisteluun, sinun tuleenoudattaanäitä vaiheita:

*Make varmasti laitat virran pois. CNC -koneistusprosessi voi olla melko vaarallinen. Joten sinun tulisi olla erityisen varovainen ja tarkistaa virtakytkimet.

* Secure osa osaan. Istukka on vastuussa osan pitämisestä paikallaan kääntöprosessin aikana. Sen oikein lataaminen voi olla vaarallista ja voi johtaa komponentteihin, joilla on väärät mitat.

* lataa työkalu torni. Useita työkaluja on mukana kääntymistoiminnassa, joten sinun on varmistettava, että valitset oikean työkalun tiettyyn viimeistelyyn. Torni auttaa pitämään mahdollisimman monta työkalua, jotta saat saumattoman toiminnan.

* ensure oikea kalibrointi. Sinun on asetettava työkalu ja työkappale oikealla tavalla varmistaaksesi, että tulos vastaa vaatimuksia.

* Upload CNC -ohjelma. Viimeinen vaihe ennen toiminnan aloittamista on ladata CNC -koodi koneeseen.

y sinun on pidettävä kaksi muuttujaa mielessä tässä vaiheessa. Ensimmäinen on kääntymisnopeus (nopeus, jolla työkappale pyörii). Toinen muuttuja on syötteenopeus (leikkuukonnannopeus liikkuessa pyörivää työkappalaa pitkin).

A NA:n ammattitaitoisen koneiden on määritettävänämä arvot, koska väärät arviot vaikuttavat lopputuloksiin. Lisäksi joidenkin materiaalien väärät arviot voivat johtaa epätasaisiin viimeistelyihin tai korjaamattomiin vaurioihin työkappaleelle. Toisaalta korkea kääntymisnopeus plus alhaisempi syöttönopeus on ihanteellinen sileille viimeistelyille ja osille, joilla on tarkat toleranssivaatimukset.

3: Valmista CNC -käännetty osa#

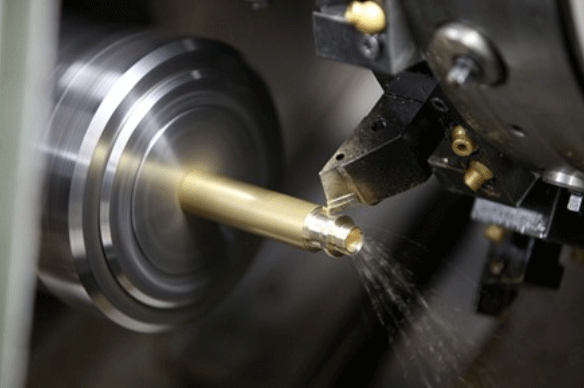

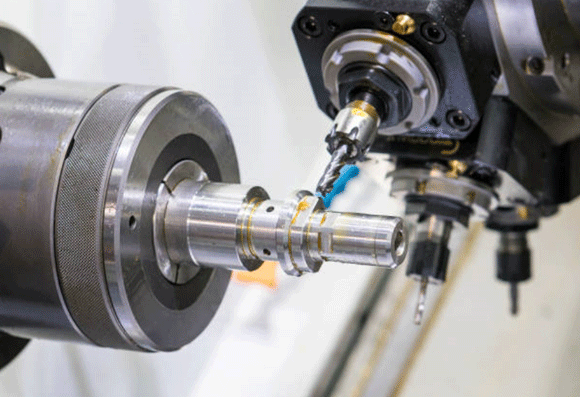

. Viimeinen vaihe on valmistaa haluamasi osa. Voit valita erilaisia ​​kääntöoperaatioita riippuen siitä tuloksesta, jonka haluat saada. Myös osan monimutkaisuus määrittää kuinka monta sykliä sinulla on. Syklin ajan laskenta auttaa sinua tuntemaan viimeisen ajan kuluneen ajan kuluneen ajan, joka on ratkaisevan tärkeä kustannuslaskelmalle.

typisesti, kääntymisjakso käsittää:

 latausaika. Vaikka tämä on osa asennusta, sykli voi vaatia toista keinoa lataamaan työkappale koneisiin.

* cutting -aika. Tämä on aika, joka tarvitaan työkappaleen leikkaamiseen. Syöttönopeus ja leikkaussyvyys ovat tekijöitä, jotka vaikuttavat leikkausaikaan.

* idle -aika. Mikä tahansa toimenpide, johon ei liity leikkaamista, on tyhjäkäynti. Esimerkiksi kääntökeskuksen asetusten, työkalun liikkeen jne. Asetusten muuttaminen valmistusprosessin tulos riippuu käytetystä raaka -aineesta. Muovista saatu komponentti eroa toiminnallisuudesta ja pinnan karheudesta metallikomponentista.
