In600

unnia NO6600, W.Nr.2.4816, alloy600, NA14

Alloy 600 onnikkeli-chromium-iron-based jähmeäliuosvahvis- metalliseos hyvä korkean lämpötilan korroosion ja hapettumisen kestävyys, erinomainen kylmä ja kuuma käsittely ja hitsaus prosessin suorituskykyä, ja on tyydyttävä, terminen kestävyys ja hyvä plastisuus alle 700 ° C: ssa. Seos voidaan vahvistaa kylmällä töillä tai se voidaan liittää vastushitsaukseen, fuusiohitsaukseen tai juottoon. Koostumus kromi tekee tästä metalliseos on parempi korroosionkestävyys kuinnikkeli 99,2 (metalliseos 200) janikkeli 99,2 (metalliseos 201, vähähiilistä) hapettavissa olosuhteissa. Samaan aikaan, sitä suurempinikkelipitoisuus tekee lejeeringin on hyvä korroosionkestävyys pelkistävissä olosuhteissa ja emäksisiä liuoksia, ja voidaan tehokkaasti estää kloorin

iron jännityskorroosiomurtumista.

600 lejeeringillä on hyvä korroosionkestävyys orgaaniset hapot, kuten etikkahappo , etikkahappo, muurahaishappo, ja steariinihappo, ja väliaine korroosionkestävyyttä epäorgaanisten happojen kanssa. Se on erinomainen korkean

purity vettä käytetään ensisijaisen ja toissijaisen sykliä ydinreaktoreiden.-

- korroosionkestävyys.

-Especially erinomainen suorituskyky on sen vastustuskyky kuivan kloorin ja klooridioksidin

Corrosion vety, käyttölämpötila saavuttaa 650 ℃. Korkeissa lämpötiloissa, hehkutettu ja liuos

treated seokset on hyvä hapettumisen kestävyys ja suuri lujuus ilmassa.

- metalliseos voidaan myös vastustaa ammoniakkia ja typetys ja carburizing ilmakehää, mutta seos on syövyttämiä hapettavien median kun redox olosuhteet vaihtoehtoinen.

-

Physical ominaisuuksiaMelting kohta: 1370

1425 ℃

Density: 8,4 g

cm3-

Magnetic:none

/Executive standardi

Forgings ASTM B564

bar ASTM B166 AMS 5665

plate ASTM B168 ASTM B906 AMS5540

B366

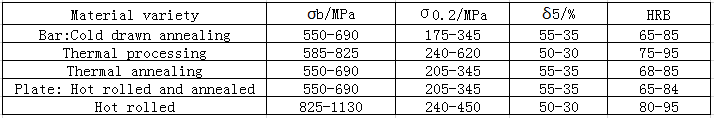

Processing/

Thermal käsittely

/1. Kuuma käyttölämpötila-alue on 1200 ℃

/900 ℃, ja jäähdytysmenetelmä on vettä sammutusta tainopea jäähdytys ilmassa.//2. Saada paras korroosionkestävyys ja sopivin kiderakenne, vaaditaan lämpökäsittelyä jälkeen lämpökäsittely.//3. Materiaali voidaan syöttää suoraan kuumennetussa uunissa.

Cold työskentelee

1. Kylmä

worked materiaali on hehkutettu tai liuoksen lämmön

treated. Työ muokkausasteen 600 metalliseos on lähellä, että austeniittista ruostumatonta terästä,niin samankaltaisia ​​laitteet voidaan valita.

2. Välihehkutus tulisi suorittaa kylmän työprosessin.~3. Kun kylmätyömäärä on suurempi kuin 5%, työkappale on käsiteltävä.

4. Jotta kulumisen vähentämiseksi materiaalin, muotti olisi valita seostyökaluterästä, kova seos tai valurautaa.

Welding prosessi

- lejeeringillä on hyvä hitsaus suorituskyky ja voidaan liittää mukaan erilaisia ​​menetelmiä, kuten kaari-, Argon-kaarihitsaus, vastus hitsaus ja juotto. Suuri tai monimutkaisia ​​hitsattujen rakenneosien tulisi hehkutettiin 870 ° C: ssa 1 fuusion jälkeen hitsaus poistamiseksi hitsauksen stressiä.

Parts lämpökäsittely prosessin

-- lämpökäsittely osien olisi suoritettava lämpökäsittely järjestelmä vastaavan materiaalin standardi. Lämpökäsittelyssä ohutlevyjen osat pitäisi suorittaa suojakaasussa.-

Application kenttä

1. Aero Engine Parts

2. Lämpösäiliö vuonna syövyttävä

3. Tuotannon ja syövyttävien alkalimetallien, erityisesti ympäristön, jo

101; sulfidit käytetään

4. Katalyyttinen regeneraattori petrokemian tuotannossa

5. Ydinreaktorin

&
