AISI H13 -työkalu Steel

AISI H13 -teräs on 5% Cr Ultra-HIGH -lujuustyökaluteräs seos, jolla on korkeampi molybdeeni- ja vanadiumipitoisuus. Molybdeeni tarjoaa erinomaisen sitkeyden ja suuren kovettuvuuden; Vanadiumi johtaa kovan vanadiinikarbidien suurempaan dispersioasteeseen, mikä johtaa suurempaan kulumiskestävyyteen.

H13 -työkaluteräs on toissijainen kovettuva teräs. Sillä on hyvä karkaisuvastus, hyvä lämpöväsymyskestävyys ja erinomainen lämmön halkeamiskestävyys, ja se ylläpitää suurta kovuutta ja voimakkuutta kohonneissa lämpötiloissa. Se on syvä kovettuminen ja siinä on erittäin korkea sitkeys, mikä mahdollistaa suurten osien kovettumisen ilmajäähdytyksellä. H13 -materiaalista tehdyt työkalut voidaan turvallisesti jäähdyttää kuumassa työssä, jossa

101; Lämpö iskun halkeilu ei ole ongelma. Sen vastus lämpöväsymykselle, eroosiolle ja kulumiselle tekee siitä valittu muotimateriaali alumiini- ja magnesium -suulakevalusteille sekä monille muille kuumille työsovelluksille. However, H13 metal is subject to hydrogen embrittlement and can benitrided for additional wear resistance.&#

The following data sheets summarize H13 steel properties such as chemical composition, physical and

mekaaniset ominaisuudet jne.

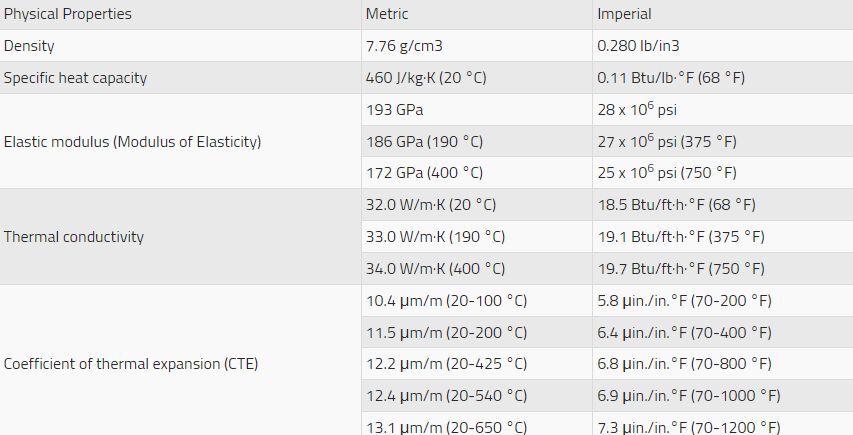

H13 Materiaaliset fysikaaliset ominaisuudet Tällaiset Tiheytenä, spesifisissä lämpökapasiteetissa ja lämpöominaisuuksina joustavat moduulit on annettu alla olevassa taulukossa.

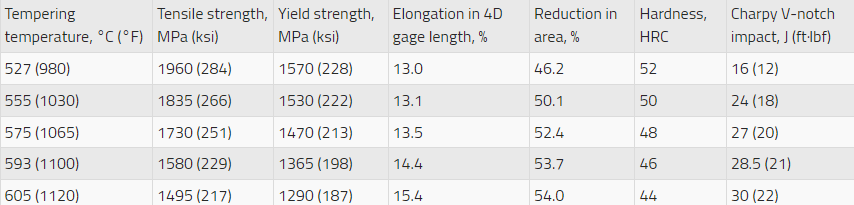

-typikaalinen huonetemperature Privitud -mekaaniset mekaaniset ominaisuudet H13 tasot.

+round -tankot, öljy sammutettiin 1010 ° C: sta (1850 ° F) ja kaksoishämpyrä, 22 tuntia ilmoitetussa lämpötilassa.

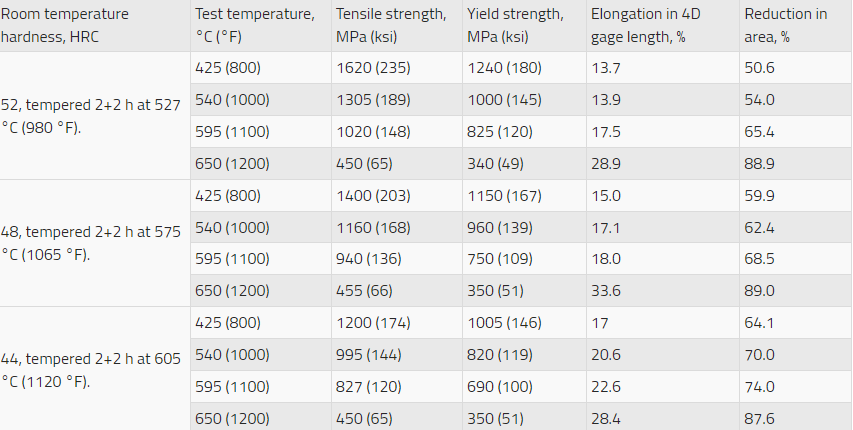

-longitudalal Lyhytime -vetolujuus H13 -työkalun terästeräksen teräs baari

oil sammutettiin 1010 ° C: sta (1850 ° F) ja kaksinkertaistettu karkaistuksi osoitettuun kovuuteen.
