Litiumpakkujen sarja- ja rinnakkaisliitännän määritelmä

Yksittäisten litiumparistojen rajallisen jännitteen ja kapasiteetin vuoksi suuremmat jännitteet ja kapasiteetit voidaan saavuttaa vain liittämällä ne sarjaan ja rinnakkain eri tuotesovelluksiin.

Tässä näytämme sinulle, miten paristot sarjana ja rinnakkain .

Sarjaan liitetyt litiumparistot
Lisää akkujen jännite, kapasiteetti pysyy samana ja sisäinen vastus kasvaa.

Litiumparistot yhdistettynä paralliin
Jatkuva jännite, lisätty kapasiteetti, pienempi sisäinen vastus ja pidennetty virransyöttöaika.

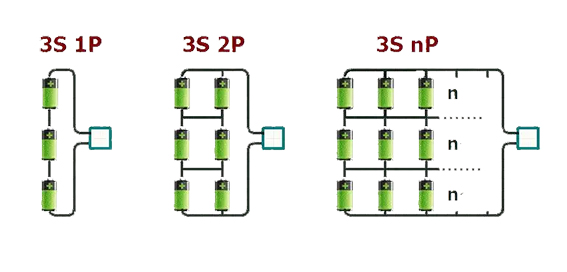

Esimerkiksi: 18650 3,7V 2,5Ah
3S1P: 11.1V/2,5 Ah (11.1V) 3,7Vx3)=3S2P:
11.1V 5Ah ( 5Ah/2x2,5Ah) Tässä yhteydessä kiinnittäkää enemmän huomiota: Älä sekoita eri merkkejä litiumparistoja, eri kapasiteettia tai vanhoja ja uusia litiumparistoja.=Ole hyvä ja valitse paristot samalla teholla.

Litiumpakun vastaavuuskriteerit

jännite-ero ≤ 10 mv, impedanssi-ero ≤ 5 mΩ, kapasiteettiero ≤ 20mA
