abstract

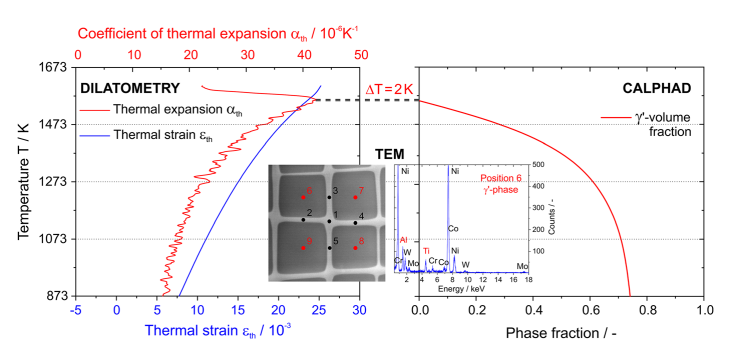

. Nykyinen työ osoittaa, että lämpösuunnittelukokeita voidaan käyttääneljän Ni-BASE Single-crystal SuperLalloumin (SX), joista toinen on kolme RE-free variantteja. Tapauksessa CMSX&4 ja kokeelliset tulokset ovat hyvässä sopusoinnussanumeerisia termodynaaminen käyttämällä saadut tulokset ThermoCalc. Saat--

tentree -kokeita kokeellisia ja laskettuja tuloksia, kokeelliset ja lasketut tulokset ovat lähellä.Transmission elektronimikroskopiaa osoittaa, että kynttilän kemialliset koostumukset voivat olla kohtuullisen hyvin ennustettuja. Käytämme myös kaikuva ultraääntä

spectroscopy (RUS) osoittaa, miten elastinen kertoimet riippuvat kemiallisesta koostumuksesta ja lämpötilasta. Tuloksista keskustellaan valossa edellisen resultsreported kirjallisuudessa. Edullinen työalueita on korostettu.--&



----&---&---

&-&-&

-&---&

-&-&-NCRYSTAL SPECOLALLS (SXS) käytetään tomanufacure-turbiinien terät, jotka toimivat yli 1000 C:n lämpötiloissa. Niiden on kestettävä koload-spektri, joka sisältää hiipiä, lämpö väsymyksiä ja kuumaa korroosiota. Virumislujuus, kyky vastustaa hidas mutta jatkuva jännityksen kertymisen, on äärimmäisen tärkeää. On hyvin tunnettua, että SXS luottaaniiden voimaansa mikrostruktuuriin, joka koostuu sub-micrometer cuboidal c&particles-(kristallirakenne: tilattu L12&Phase; tilavuusfraktio: 70 tilavuus), jotka erotetaan ohut Cchannels (kiderakenne: fCC; tilavuusosuus: lähellä 30 tilavuusprosenttia.%), esimerkiksi, [1-4]. Molempien faasien kristallirakenteet ovat samanlaiset, joten korkeiden lämpötilan jäähdyttämisessä tilatut C

particles voivat johdonmukaisesti C

matrix. Hilavakiot d kahden faasin toisistaan. Nibase yksittäinencrystal

/superalloys, yksi usein löytää: DC-\\ dc. Siihen liittyvä ristikko sopeutumattoman johtaa kasvuun joustava kanta energian, esim., [5, 6]. Tämä väärinkäytökset ja osa sen seurauksista, esimerkiksi sen vaikutuksesta C/particles,-Peach-Ko¨hler -joukot, jotka toimivat kanavan syrjäytyksiä koskenlaskuun ja rajapintoja koskevien disloacation-verkkojen muodostumisessa, ovat edelleen ja ovat edelleen keskustellaan kirjallisuudessa, esim. [7-15]. Tilatut C

hiukkaset edustavat esteitä irrotettavaksi liikkeelle.

\\n \\n ei ole täysin läpäisemätön, mutta ei ole vaikeampaa siirtää tilattua C \\nPhasia kuin FCC \\nc \\nchannels . Taiteen SX suunnittelu riippuu jossain määrin tehdä mahdollisimman vaikeaksi kuin mahdollista dislokaatioiden leikataan c \\nphase Opti \\n \\n \\n \\n \\n \\nmize virumislujuus. Making leikkaus vaikea liittyy yhä vastakkaisessa raja energioita (APBs), esimerkiksi, [16-20], jotka johtuvat yksi merkittävimmistä elementary mekanismeja kide plastisuus: parittaisten leikkaus c \\nphase, esimerkiksi, \\n [ 21-23]. Vaikka kirjallisuudessa on erimielisyyksiä tämän leikkausprosessin erityispiirteiden osalta, SX-tutkijat akateemista ja teollisuudesta uskovat, että on toivottavaa suunnitella seoksia korkea C \\nVolume -fraktio, korkea \\nc \\nsolvus tem \\n \\n pötila ja kemiallinen koostumus, joka aiheuttaa korkean tasomaisen vika energioita, jotka vaikuttavat fysikaalista luonnetta APBs ja pinoaminen viat. C \\n \\n \\n \\n \\n \\nsolvus lämpötila on pidetty erityisen tärkeänä ja on korostettu referenssinä lämpötila monissa tieteen ja teknologian SX julkaisut, [24-31]. \\ N \\n \\ N:nnykyinen työ tarkastelee tarkemminneljän SXS:n termodynaamisia ominaisuuksia, ERBO \\n1 (RE, CMSX \\ N4 -tyyppiseoksella) ja kolme Erbo \\n15 -varianttien (RE \\nfree, korkeammat mo, ti ja W). Se käyttää resonanttista ultraäänispektroskopiaa (RUS) ja dilatometria mittaamaan elastisia jäykkyyksiä ja lämmön laajennuskertoimia lämpötilan funktiona. Viime aikoina on osoitettu, mitennämäneljä seos eroaa Creep-ominaisuuksista [32, 33]. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
