Tässä työssä tutkitaan, kuinka suuret (ERBO/1 vs. ERBO/15) ja pienet (kolme ERBO/15 muunnosta) seoskoostumuksen vaihtelut vaikuttavatniiden termoelastisiin ominaisuuksiin. Ensimmäinen tavoite: Kahden eri seoksen vertailu (suuret vaihtelut metalliseoskoostumuksissa) auttavat yleisessä pyrkimyksessä siirtyä kohti supermetalliseos single-kristallitekniikkaa, missäe kalliit ja strategiset seoselementit, kuten Re, joiden tiedetään tarjoavan suuren virumislujuuden, korvataan muilla elementeillä vaarantamatta mekaanista lujuutta. Elastiset ja virumisominaisuudet ovat molemmat tärkeitä tässä suhteessa. On ehdotettu, että tämä voidaan saavuttaa lisäämällä Mo-, Ti- ja W-tasoja [34]. Lisäksi joustavia kertoimia tarvitaan korkean lämpötilan suunnittelussa komponenttien suunnitteluun, joiden on kestettävä lämpöväsittelykuormitusta. Siksi tässä työssä pyritään mittaamaan joustokertoimia. Toinen tavoite: Yksityiskohtainen käsitys yksittäisten seoselementtien roolista voidaan saada vain, kun tutkitaan yhden tietyn elementin vaikutusta. Kolmen ERBO&15-variantin vertailu auttaa tässä suhteessa. Kolmas tavoite: Erityisesti tutkitaan korkean#resoluutiodilometrian potentiaalia menetelmänä korkeiden c-solventuslämpötilojen määrittämiseksi. Tätä tarkoitusta varten verrataan korkean/-lämpötiladilometrian avulla saatujen c-solus-lämpötilojen kokeellisia tuloksia teoreettisiin ThermoCalc-laskelmiin [35]. ThermoCalc-ennusteiden laatu arvioidaan vertaamalla sen ennusteita cand-c&faasien kemiallisille koostumuksille, jotka on saatu käyttämällä 3D-atomianturin tomog--raphy (3D&ATP) [36] ja lähetyselektronimikroskopiaa (TEM) [32 ]. Lämpölaajenemisen korkean-resoluutio-mittauksen asettaminen menetelmäksi c-solvuksen määrittämiseksi edustaa merkittävää etua \\ u003d \\ u00e4 \\ u00e4 seosmetalliteknologiassa. tuloksista keskustellaan aikaisemman kirjallisuudessa julkaistun työn valossa. Alat, jotka tarvitsevat lisätutkimuksia, on korostettu.&---Materiaalit, kokeet ja menetelmät Materiaalit: Tässä työssä tutkitaanneljää materiaalia. Niidennimelliset kemialliset koostumukset on lueteltu taulukossa 1. ERBO-1 on CMSX&4-tyyppinen seos, yksityiskohtia prosessoinnista, monivaiheisesta lämpökäsittelystä ja mikrorakenteesta on julkaistu muualla

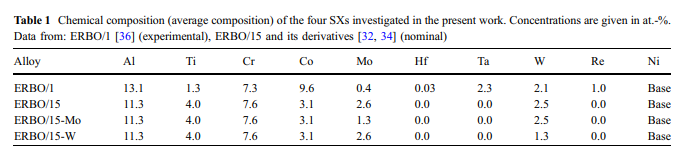

15 on matalanraskauden omaava Refree single kristalli Ni-emässeos, jonka ovat kehittäneet Rettig et ai. [34] käyttämällänumeerista termodynaamista multikriteerien optimointimenetelmää. Tässä työssä verrataan ERBO

15-muunnokseen, jotka sisältävät vähemmän W: tä ja vähemmän Mo: ta (ERBO15W ja ERBO

Mo). Neljän tutkitun seoksen lämpökäsittely yksityiskohdat on esitetty taulukossa 2. Vaikka ERBO1 oli lämpökäsitelty Doncasters Precision Castings Bochumissa, ERBO/15-varianttien lämpökäsittelyt suoritettiin räätälöidyssä-rakennetussa tyhjiölämpökäsittelyuunissa. Carbolite Gerosta, tyyppi LHTM&#/--100-200-16 1G. Yksityiskohtaiset tiedot lämpökäsittelymenettelystä on dokumentoitu kohdissa [32] ja [36]. Elektronikoettimen mikroanalyysi (EPMA) suoritettiin käyttämällä elektronianturin mikroanalysaattoria SX 50 for ERBO-1 ja SXFiveFE-tyyppistä kenttäemissioelektronimikroanturia ERBO/15: lle ja sen kahta johdannaista, molemmat Camecalta. On hyvin tunnettua, että jähmettymisen aikana SX: ien seoselementit voivat vaihdella taipumuksessaan jakautua dendriittisiin ja interdendriittisiin alueisiin. Kuvassa 1 on esitetty alkuaineiden Al, Ti, Mo ja W jakaumat ERBO:n mikrorakenteessa/cast-tilassa (ylempi rivi, kuvat 1a – d) ja homogenointilämpökäsittelyn jälkeen (alempi rivi, kuva 1). 1e – h). Kuvion 1 alarivi osoittaa, että suurta/mittakaavan kemiallista heterogeenisyyttä, joka liittyy seoselementtien jakautumistaipumuksiin jähmettymisen aikana, voidaan laskea homogenointivaiheen aikana (taulukko 2); se ei kuitenkaan häviä kokonaan, kuten voidaannähdä kuviossa 1h olevalle W: lle. Pyyhkäisyelektronimikroskopiatutkimukset (SEM) tehtiin käyttäen Carl Zeiss AG:n Leo Gemini 1530 SEM -mallia, joka oli varustettu 12 kV: lla toimivalla kenttäemissioaseella (FEG) ja inenssi-ilmaisimella (työskentelyetäisyys: 4,5 mm, aukko: 30 mm).n-/-/-/-
