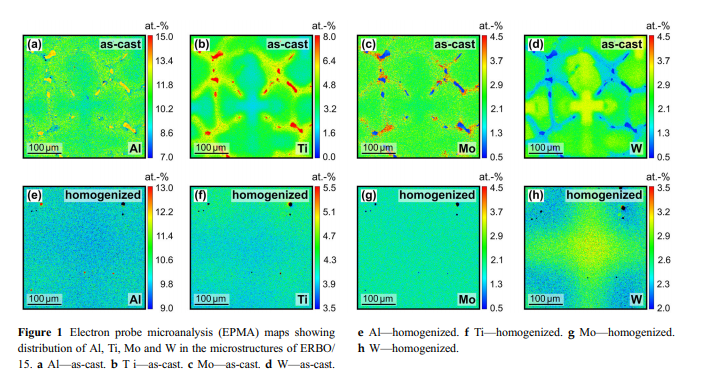

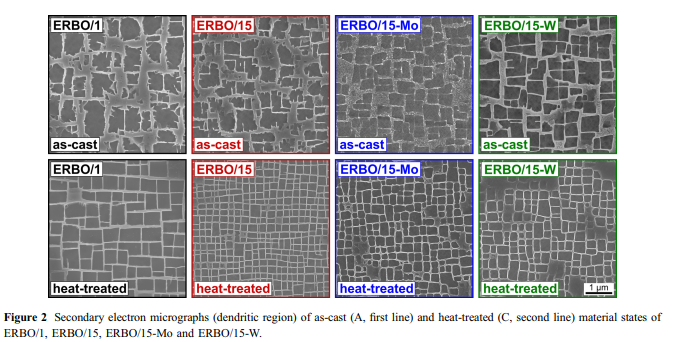

figure 2 esittelee kahdeksan materiaalitilaa, joita käsiteltiin tässä työssä. Neljä kuin-Casti-materiaalimateriaalit esitetään kuvion 2 ylärivissä. 2. Täysin lämpö-etted materiaalivaltiot, kun toissijainen ikääntymisen hoito (taulukko 2) on esitetty kuvion 2 alareunassa.

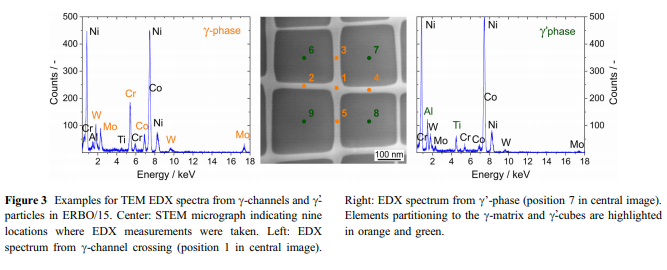

 Transmission elektronimikroskopiaa (TEM) käytettiin analysoimaan paikallisen seoksen kemian kahden vaiheen CEMC/Microstruktuuria. TEM suoritettiin käyttämällä-JEOL JSM&6490 (ERBO-1) ja Tecnai G2 F20 FEI: stä (ERBO/15 ja sen johdannaiset), sekä FEG: llä, joka toimii 200 kV:n ja Edax-analyysijärjestelmän kanssa. Menettely, jota käytettiin vaiheikoostumusten mittaamiseen kolmessa ERBO/15 -vaihtoehdoissa, kuvataan kuviossa 3. Kuvassa 3 kuvassa 3 esitetään kansi-mikrografia @ [suuntaan (monivalkean kontrasti). EDX-spektrit otettiin viisi C/channel -asennossa (1-5, kuten on osoitettu) janeljän vierekkäisen C-particlesin keskuksissa (asemat 6-9). Jokainen EDX--spektri tallennettiin elektronipalkin halkaisijalla&10nm 60 sekunnin ajan aikana. Koostumukset laskettiin Edax-algoritmin avulla. Kahden vaiheen arvot saatiin viiden kanavan mittauksen (analyysikokouksen 1-5) janeljän hiukkasen mittauksen (analyysikokouksen 6-9) keskiarvoina. Esimerkkejä EDX-spektreistä Cross C Channel (oranssi, sijainti 1) ja- -&

 korkki (vihreässä asemassa 7)näytetään vasemmalla ja oikealla kaaviot, kuten on osoitettu.

f vertailun, käytämme joitain paikallisia koostumuksia Parsa et ai. [36], joka saatiin paikallisella elektrodin atomi-koettimella (leaptm 3000x HR, Cameca Instrumentit) jännitemoodissanäytepohjan lämpötilassa * 65 k.

 -=//



--- -//

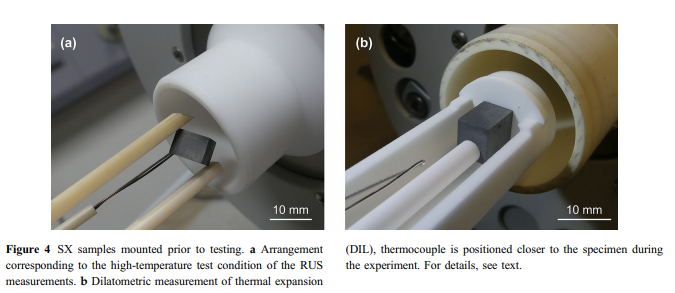

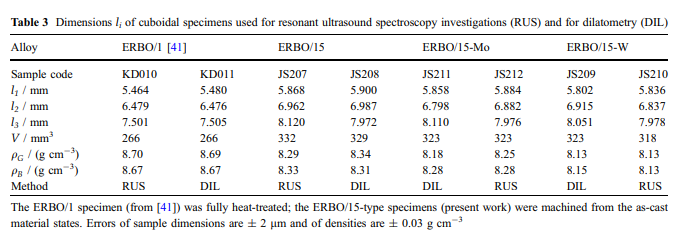

\\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\nresonant ultraääni spektroskopia (RUS): Esillä olevassa työssä elastiset jäykkyyskertoimet lämpötilan funktiona määritettiin resonanssilla ultraäänivaspektroskopialla (RUS), esim. [38, 39]. Tarkalleen \\ N100 [suuntautuneet kuutiometriä kohteita mitatnoin 8 9 7 x 6 mm3 \\n \\n 336 mm3 saatiin yhdistämällä LAUE-suuntaus kipinäsuojatyöhön [40] kuvatulla tavalla. Tässä työssä RUS-mittaukset otettiin ERBO \\ N15 ja sen variantit. Vertailun vuoksi ERBO \\ N1:n tiedot otettiin Demtro'der et ai. [41]. Kaikkinäytteen ulottuvuudet on esitetty taulukossa 3. Kaikissa esillä olevassa työssä testattujennäytteiden osalta geometristen tiheyden QG:n välillä (laskettunäytteen painoista ja -määristä laskettiin) ja kelluvan menetelmän QB:n määrittämät tiheydet (taulukko 3). Hyvät pintaominaisuudet perustettiin hionta ja timanttilevy kiillotus. \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n Nimiehen termoelementti lähellä. Kokeiden aikana termoelementti ei liitettynäytteeseen, mutta hyvin lähellä. Näytteen ja termoelementin asiaankuuluva osa oli uunin lämpötilavakiovyöhykkeellä \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n Resonanssitaajuuksien kokeellista määritystä käytetään vapaasti värähteleviänäytteitä. Kokeessa saadut resonanssitaajuudet liittyvät pseudo \\ncubisen kiteen [38, 39, 41] kolviin riippumattomaan elastiseen jäykkyyskertoimiin C11, C12 ja C44. Tietojen keräämiseksi käytettiin RUS-laitteita, jotka on rakennettu \\n: sta. Järjestelmä koostui taajuusvasteanalysaattorista (Tyyppi FRA5087 NF Corporationista) yhdessä High \\ NSPED \\n \\n \\n \\n \\nnamplifier (NF-yhtymän tyyppi BA4825) signaalin tuottamiseksi ja havaitsemiseksi. Kokeet suoritettiin lämpötila-alueella 100 - 673 K käyttäen NetZSCH Low \\ntemperature-uunia ja kasading-lämpötilaohjainta (tyyppi 2704 eurothermista). Näytteiden resonanssispektrit kirjattiin välillä 150 - 1000 kHz. ERBO \\n1:n tapauksessa Demtro'der et ai. [41] Tutkivat elastiset ominaisuudet 50 k:n askeleilla huonelämpötilan ja 1273 K:n välillä. Tämän työn ERBO \\n15 variantti tutkittiin 10 k:n askelmaan 100-673 k. \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
