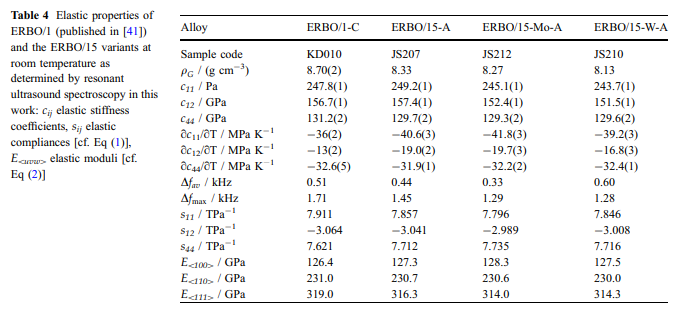

Results Elastinen ominaisuudet: elastinen jäykkyydet pseudosingle-crystal Erbo/15 ja sen muunnelmat, kuten saatu RUS menetelmällä huoneenlämpötilassa esitetään taulukossa 4. Vertailun vuoksi tiedot Erbo/1 kirjallisuudesta [41] on lisätty. Lisäksi elastinennoudattamatta sij on laskettu käyttäen suhteita, jotka pitävät materiaalien kanssa kuutiometriä symmetria.

- suunta Youngin tai kimmomoduuli E on yhtä suuri kuin käänteinen pituussuuntaisen vaikutus Elastic-yhteensopivuus. Kiinnostuksen suuntaan U=U1E1? U2E2? U3E3, missäe : ei kuvaa kantavektorit on suorakulmaisen koordinaatiston ja ui on suunta kosini, E moduli varten tyt, ed kuutiometriä suuntiin saadaan:

Selected arvot ovat esitetään taulukossa 4.

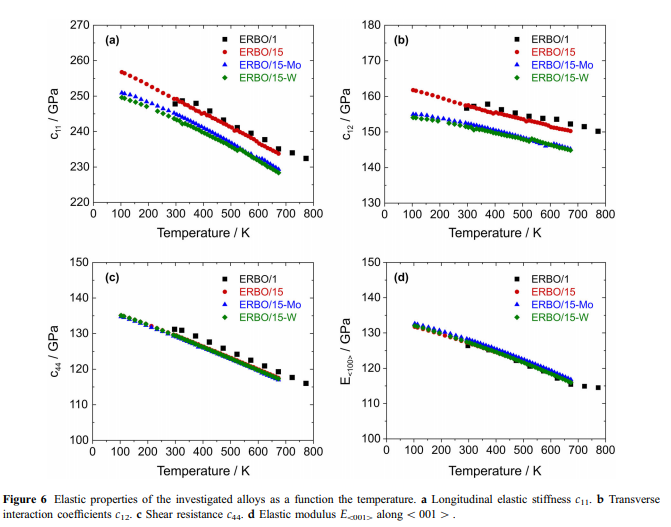

- lämpötilariippuvuus elastisen jäykkyyksiä on esitetty kuviossa. 6. välillä 100 ja 673 K, c11, c12 ja C44 pienenee jatkuvasti lämpötilannoustessanoin 8,5%, 6% ja 13% vastaavasti. Lämpötila kertoimia cij kuten määritetään lineaarisen likiarvoja kokeelliset tiedot lämpötila-alueella 273-673 K on esitetty taulukossa 4. kuvaamiseksi lämpötilariippuvuus E kausmoduulit kristallografinen suuntiin \\ 100 [\\ 110 [ja \\ 111 [, vastaavat E \\ uvw [tietoja, jotka arviolta koko tutkittu lämpötila-alueella käyttäen secondorder polynomi tyyppi:

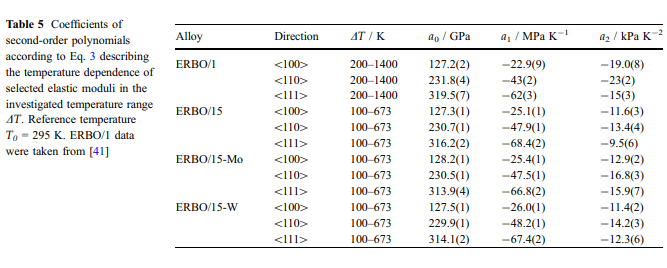

- vastaavat parametrit janiiden standardipoikkeamat johdettuina kovarianssimatriisi täysin lähentyneet sovi esitetään taulukossa 5. esimerkiksi arvot E \\ 100 [ja Erbo/1 (tiedot [41]) ja Erbo/15 variantit (tämä työ) on esitetty kuviossa. 6d . Dilatometriset tulokset: Kuviossa 1 esitetäänneljä tutkittujen superallojen lämpölaajenemistuloksia. 7 ja 8. Kokeilevat kantakäyrät Eth-=f (t) on ominaista, tunnettu hyvin toistettaviksi muutoksista kaltevuudessa korkeissa lämpötiloissa. Tämä on erityisen selvää, kun lämpölaajenemiskertoimet ATH=f (t) on funktiona temperature. Näillä käyrällä on terävä enimmäislämpökerroin korkeissa lämpötiloissa. Kuviossa. 7, termisiä rasituksia ja lämpölaajenemiskertoimet, että kun-cast ja Lämmitä-treated Erbo/15-W on esitetty.

ERBO/15-Wnäkyvät. Voidaannähdä, että AL:n ja Heatin-utteerattujen materiaalien ATH (t) huippuasennot ovat lähellä, lämpöä-ettoidun materiaalin huippulämpötila on vain 12 K korkeampi kuinnimellä-CAST Materiaali. ERBO-1 tutkittiin Heatin/trated materiaalitilassa. ERBO-15 -varianttien tapauksessa analysoitiin AS/CAST Material State. ThermoCalc ennusteita ja lejeerinkikoostumukset: ThermoCalc käytettiin laske tasapaino faasiosuuksien kaikki tutkitut seokset, jotka perustuvat kemiallisten lejeerinkikoostumukset annettu taulukossa 1. Nämä esitetään lämpötilan funktiona kuviossa. 9. Vaikka Erbo-1 kolme termodynaamisesti vakaa TCP/phases (l-, r-ja R-phase) on muodostettu tasapainotilassa, vain l-phase on muodostettu ERBO15 ja sen johdannaiset. Kasvavat lämpötila, TCP ja C-Phase-fraktiot vähenevät, kun taas C-Phasin frac-&-) kasvaa. Taulukossa 6, laskettu solvus (Tsolvus), jähmeän (Tsolidus), likviduslämpötila (Tliquidus) lämpötilat sekä c-phase&fraktioita 873 K ja 1323 K otettu käyrien esitetty kuviossa. 9 on lueteltu. On ilmeistä, että ERBO-1:n laskettu C&solvus-lämpötila/onnoin 50 K korkeampi kuin ERBO/15 ja sen johdannaiset SOLVUS-lämpötilat. Vaikka laskennalliset solusolosuhteet ovat melko samanlaisia, ERBO/1:n likvidikuva on korkein kaikistaneljästä seoksesta. Myös, laskettu c-phase osa&fv c&873 K (74 til.%) Ja 1323 K:n (56 til.%) On korkein tapauksessa Erbo/1. Kun ERBO/15:n MO tai W-pitoisuus pienenee (tasapainotetaan NI:n kasvulla), laskettu Solidus ja Closedus-lämpötilat laskevat. Vähennykset johtavat korkeampiin c-phase jakeet 873 K (&? 1 til.%), Mutta sitä vähemmän c-phase jakeet 1323 K (&-3 til.%).
