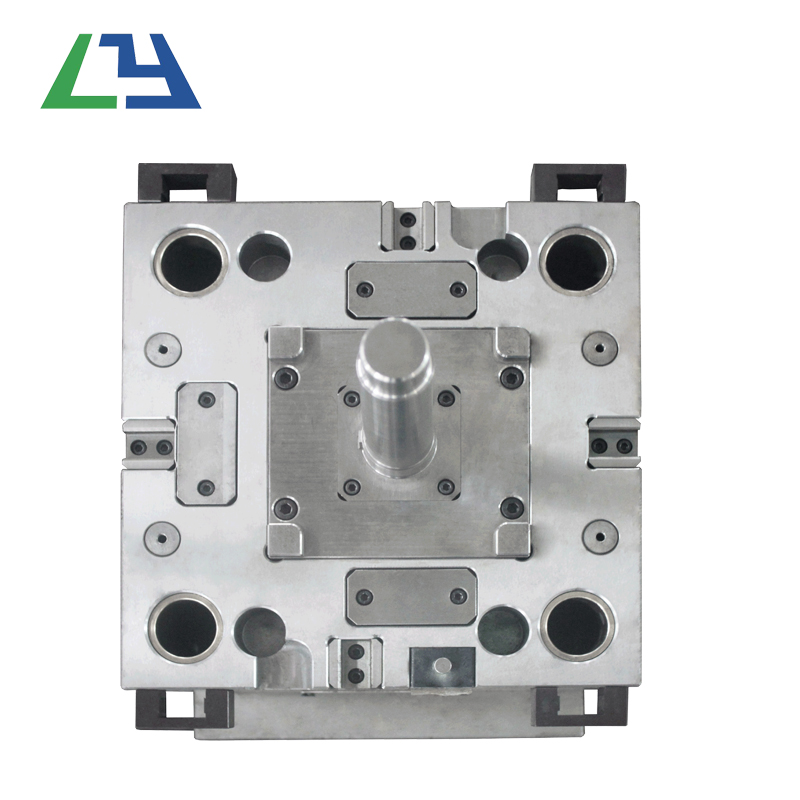

Ensin: piirrä muottikartta

    Ennen muotin lopullisen kokoonpanopiirroksen piirtämistä on piirrettävä prosessipiirustus, jonka on täytettävä työkappalepiirustuksen ja prosessitietojen vaatimukset. Seuraavan prosessin takaama koko on merkittävä sanoilla " prosessin koko " piirustuksessa. Jos muovauksen jälkeen ei suoriteta muuta työstöä kuin jyrsintojen korjaus, prosessipiiri on täsmälleen sama kuin työkappalepiirros.

Paras on merkitä prosessikaavion kohdalle osanumero, nimi, materiaali, materiaalin kutistuminen, vetosuhde jne. Yleensä prosessipiiri on muottikokoonpanopiirrossa.

    Piirrä lopullinen kokoonpanopiiri niin paljon kuin mahdollista suhteessa 1: 1. Onkalo piirretään ensin ja pääkuva sekä muut näkymät piirretään samanaikaisesti.

    Muottikokoonpanon piirustuksen tulisi sisältää seuraava:

    Muotin muodostava osarakenne

    Kaatojärjestelmän ja pakojärjestelmän rakenne.

    Erotuspinta ja erotusmenetelmä.

    Muotorakenne ja kaikki liitososat, paikoitus- ja ohjausosat.

    Merkitse onkalon korkeusmitta (ei vaadita, tarpeen mukaan) ja muotin kokonaiskoko.

    Aputyökalut (työkalut osien ja muottien poistamiseen, kalibrointityökalut jne.).

    Käännä kaikki osanumerot peräkkäin ja täytä yksityiskohtainen luettelo.

    Merkitse tekniset vaatimukset ja käyttöohjeet.

    Muotin kokoonpanopiirustuksen tekniset vaatimukset:

    Muotin tiettyjen järjestelmien suorituskykyvaatimukset. Esimerkiksi poistojärjestelmän ja liukusäätimen vetorakenteen kokoonpanovaatimukset.

    Muotin kokoamisprosessia koskevat vaatimukset. Esimerkiksi muotin kokoamisen jälkeen erotuspinnan liitospinnan sidontaväli ei saa olla suurempi kuin 0,05 mm muotin ylä- ja alapuolelle asetetut yhdensuuntaisuusvaatimukset ja kokoonpanon määrittelemä koko ja tätä kokoa koskevat vaatimukset huomautetaan.

Muotin käyttö, kokoonpano ja purkaminen.

    Hapettumisen esto, muottinumero, merkinnät, merkinnät, öljysinetti, varastointi ja muut vaatimukset.

    Asiaankuuluvat vaatimukset kokeiden testaamiselle ja tarkastuksille.

    Muotin kokoonpanopiirrosten osien purkamisen ja piirtämisen järjestyksen tulisi olla seuraava: ensin sisäpuolelta ja sitten ulkopuolelta, ensin monimutkaisilta ja sitten yksinkertaisilta, ensin muodostavilla osilla, sitten rakenneosilla.

    Vaatimukset ovat seuraavat:

    Graafiset vaatimukset

    Muista piirtää mittakaavaan, sallimalla zoomata tai loitontaa. Näkymän valinta on kohtuullinen, projektio on oikea ja asettelu on oikea. Jotta käsittelyn patenttinumero olisi helppo ymmärtää ja helppo koota, grafiikan tulee olla mahdollisimman yhdenmukainen yleisen kokoonpanopiirron kanssa ja grafiikan tulee olla selkeä.

    Mitoitusvaatimukset ovat yhdenmukaiset, keskitetyt, asianmukaiset ja täydelliset

    Mittausjärjestys on seuraava: merkitse ensin pääosien mitat ja vetokulma, merkitse sitten vastaavat mitat ja merkitse sitten kaikki mitat. Merkitse ensin vastaavat mitat ei-pääosan piirustukseen ja merkitse sitten kaikki mitat.

Pinnan karheus

    Merkitse yksi käytetyimmistä epätasaisuuksista piirustuksen oikeassa yläkulmassa, kuten " Jäljellä oleva 3.2. " Muut karheusmerkit on merkitty osan jokaiselle pinnalle.

    Muu sisältö

    Esimerkiksi osan nimi, muotin piirustusnumero, materiaaliluokka, lämpökäsittely- ja kovuusvaatimukset, pintakäsittely, graafinen suhde, vapaan koon käsittelyn tarkkuus, tekninen kuvaus jne. On täytettävä oikein.

    2. Oikoluku ja piirustuskatsaus

    Muotin ja osien välinen suhde sekä muoviosien piirustukset

    Täyttävätkö muotin ja muottiosien materiaali, kovuus, mittatarkkuus ja rakenne muoviosien piirustusten vaatimukset.

    Muoviosat

    Vaikuttavatko muovimateriaalin virtaus, kutistusaukot, hitsausjäljet, halkeamat ja vapautuskulma muoviosien suorituskyvyn, mittatarkkuuden ja pinnanlaadun vaatimuksiin. Onko kuvion suunnittelussa puutteita, onko käsittely yksinkertainen ja onko muovausmateriaalin kutistuminen valittu oikein.

Muovauslaitteet

    Ruiskutusmäärä, ruiskutuspaine ja kiristysvoima eivät riitä. Onko muotin, muoviosien eteläisen ytimen asentamisessa ja purkamisessa ongelmia?

    Muotin rakenne

    Vastaako väliseinäpinnan sijainti ja viimeistelyn tarkkuus tarpeita, vilkkuu ja voidaanko muoviosat jättää muotin puolelle ejektorin kanssa muotin avaamisen jälkeen.

    Onko purkutyötapa oikea, onko jatketangon ja työntöputken koko, sijainti ja määrä sopivia, pysyykö työntölevy sydämessä kiinni ja aiheuttaako se naarmuja valettuihin osiin.

    Muotin lämpötilan säätö. Lämmittimien teho ja lukumäärä; onko jäähdytysnesteen virtausjohtojen sijainti, koko ja lukumäärä sopivia.

    Menetelmä muoviosista valmistettujen leikkausten käsittelemiseksi on se, onko mekanismi poistojen poistamiseksi sopiva, esimerkiksi häiritsevätkö liukukappale ja työntötanko kaltevan ohjauspylvään ytimen vetomekanismissa toisiaan.

    Onko kaatamis- ja pakojärjestelmän sijainti ja koko sopivat.

Suunnittelupiirustukset

    Onko kunkin muottiosan sijoittaminen kokoonpanopiirrokseen sopiva, onko se selvästi esitetty ja onko siinä puutteita;

    Tuotenumero, nimi, tuotantomäärä, sisäiset tai ulkoistetut osat, vakio- tai epästandardiosat osien piirustuksessa Onko materiaalit, lämpökäsittely, pintakäsittely ja pintakäsittelyaste merkitty ja ilmoitettu selvästi.

    Pääosien ja valettujen osien työmitat ja sopivat mitat. Kokolukujen tulee olla oikeita, eivätkä ne salli tuottajan muuntaa.
