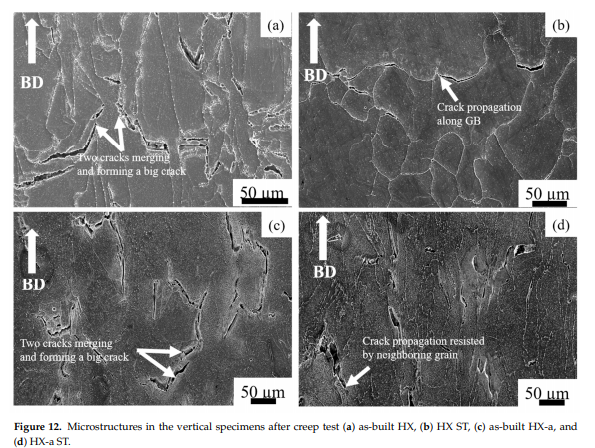

Figure 12 esittää mikrorakenteita pystysuoran yksilöiden pitkin kuormituksen suunnassa jälkeen viruminen testi. HX kuten-builtnäyte oli suuria halkeamia (kuvio 12a) pitkin vaakasuoran raerajan;nämä halkeamat yhdistettiin ja muodostunut merkittäviä halkeamia, mikä johtaa hauraan murtuman. Havaitsimme myös halkeamia pitkin raerajoja HX-a asbuiltnäytteen (kuva 12c). Liuoksen lämpökäsittelyn jälkeen HX ST-näytenäytti equiaxed viljan morfologia, mikä johti hauraan viljan rajan murtumisen jälkeen hiipien testin (kuvio 12b) jälkeen. Kuitenkin, HX-a STnäyte osoitti transgranular murtuma (kuvio 12d), jolloin tuloksena on sitkeää murtuma. Lisäksi HX-a ST,näytteen halkeamia samansuuntainen lastaus akseliin, mikä vaikeuttaa halkeamat etenevät kohtisuoraan stressiä akselin ja tuloksena on sitkeää murtuma.

------effectnsolution-strengthened Ni-based metalliseos, ja se voi esiintyä erilaisia ​​sulamisen ja jähmettymisen lämpötila, koska sen korkea metalliseos sisältöä. Aikana SLM prosessi, perusmetallin vieressä fuusioalueelle kokee eri huippu lämpötila välillä lejeeringin likviduslämpötila ja soliduslämpötilojen. Siksi tämän alueen mikrostruktuuri läpäisee osittaisen sulamisen ja sitä kuvataan HAZ:n osittain sulatettuun vyöhykkeeseen (PMZ) alueeksi [25]. Liquation halkeilua esiintyy raerajoilla lämpöä-affected alueilla hitsien, joka tunnetaan myösnimellä HAZ halkeamat. Aikana liquation halkeilua, kun lämpö sulaa, alhainen-melting-point vaiheiden muodostua raerajojen ja dendriittien alueella lämpö-affected vyöhyke hitsauksen aikavälillä. Nestemäinen muodostuu kalvo seuraavilla raerajojen ja dendriittien alueiden ja vedetään erilleen veto lämpöjännitysten kuten hitsin jähmettyy. Vaiheita, jotka ovat todennäköisesti liquated Ni-based superseokset ovat MC karbidi, M6C karbidit, Laves vaihe, ja σ-phase [12,26]. Sama ilmiö havaittiin kuinbuilt HXnäyte (kuvio 3a); Toisin sanoen elementtien, kuten SI, W ja C erottelu, tuodaan SIC

TYPE -karbidien muodostumisen viljan raja-alueilla ja interdendriitiisillä alueilla kiinteytysprosessin aikana, lopulta aiheuttavat halkeaman muodostumisen HX: ssä yksilöt (kuviot 1 a ja 3a) [8,17]. HXA-näyte osoitti enemmän halkeamia (kuvio 1b) kuin HX-näyte, koska sen elementit erotettiin samanlaisiksi kuin ylimääräinen yttrium (Y) ja korkeampi
content SI (taulukko 1), joka johti karbidin muodostumiseen, lähinnä MC:n (M tarkoittaa Si, Y) ja M6C (M tarkoittaa W) ja aiheutti enemmän halkeamia (kuvio 3b) [26,27]. Kiinteä liukoisuus Y Ni matriisi on alhainen ja vaikuttaa säröjen muodostumisen, koska Y hylätään ytimestä dendriittien ja dendriittien alueita, mikä aiheuttaa erottelua ongelmia.
