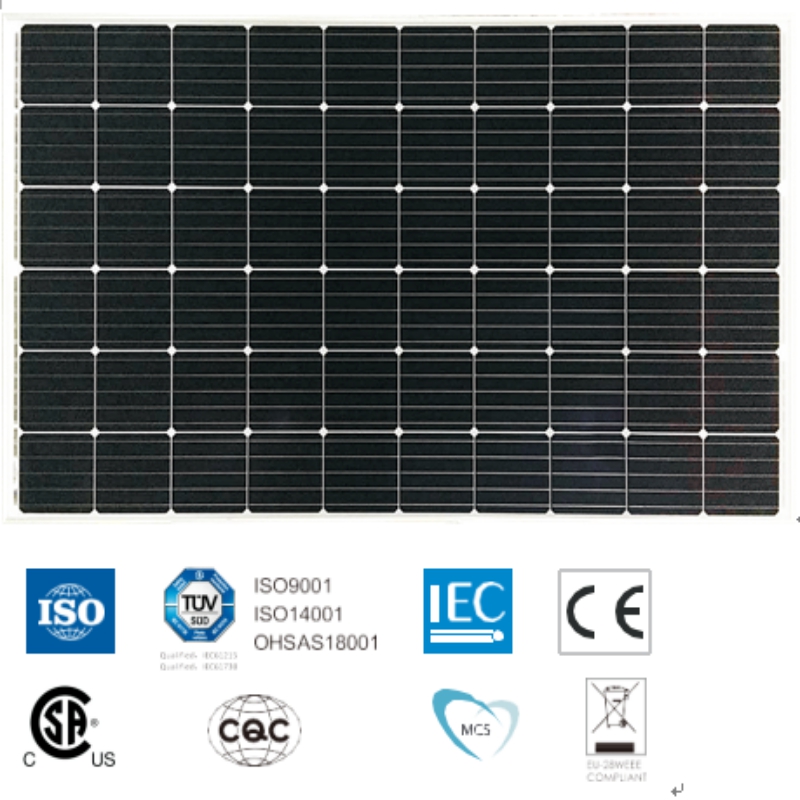

60 SOLON MONOKRYSTALLINEN MODUULI

270-290Wp TEHOLÄHTEEN LANGO

1500 VDC -JÄRJESTELMÄN MAKSIMI Jännite

17,7% MAKSIMAALINEN TEHOKKUUS

E L E C T R IC AL -TIEDOT (S T C)

Mallinumero                                   SYM60-6-270M           SYM60-6-275M           SYM60-6-280M           SYM60-6-285M       SYM60-6-290M

Nimellisteho watteina-Pmax (Wp)       270                             275                             280                             285                         290

Avoimen piirin jännite-Voc (V)             38.4                             38.5                             38.7                           38.8                         38.9

Oikosulkuvirta-Isc (A)               9,27                             9.36                             9,47                           9,56                         9,65

Suurin tehojännite-Vmpp (V)     30,8                             31,0                             31.2                           31.4                         31,6

Suurin tehovirta-impp (A)       8,77                             8,88                             8,98                           9.08                           9.18

Moduulin tehokkuus (%)                       16,6                             16,9                               17.2                         17.5                           17.7

STC: Irradianssi 1000 W / m², kennon lämpötila 25 ° C, ilmamassa AM1.5 EN 60904-3 mukaan.

E L E C T R IC AL -TIEDOT (NOC T)

Mallinumero                                       SYM60-6-270M           SYM60-6-275M         SYM60-6-280M         SYM60-6-285M       SYM60-6-290M

Suurin teho-Pmax (Wp)                 197,4                           201,0                         204,7                       208,3                         211,0

Avoimen piirin jännite-Voc (V)               35.2                           35.5                           35.8                         36.2                           36,5

Oikosulkuvirta-Isc (A)                 7,31                             7,35                           7,41                         7,45                           7.50

Suurin tehojännite-Vmpp (V)       28,4                           28,6                           28,9                         29,1                           29,4

Suurin tehovirta-impp (A)       6,95                             7,03                           7,09                           7,16                           7,23

CNOCT: Irradianssi 800 W / m², ympäristön lämpötila 20 ° C, tuulen nopeus 1 m / s.

MEKAANISET AL-TIEDOT

Aurinkokennot                                           Yksikiteinen 156,75 × 156,75 mm

Solun kokoonpano                               60 solua (6 × 10)

Moduulin mitat                           1650 x 992 x 35mm

Paino                                               18kg

superstraattiin                                       3,2 mm, korkea vaihde, vähän rautaa, karkaistu ARC-lasi

substraatti                                         Valkoinen taustalehti

kehys                                             Hopea eloksoitu alumiiniseos tyyppi 6063T5, hopea

J-Box                                               Potted, IP67, 1500VDC, 3 Schottky-ohitusdiodia

Kaapelit                                             4,0 mm² (12AWG), pituus 900 mm

liitin                                       IP67 MC4 -yhteensopiva

LÄMPÖTILA & TÄRKEIMMÄT RATKAISUT

Solun nimellinen lämpötila (NOCT)                       45 ° C ± 2 ° C: ssa

Lämpötilakerroin                                             -0,32% / ° C

Isc: n lämpötilakerroin                                             0,05% / ° C

Lämpötilakerroin Pmax                                         -0,39% / ° C

Käyttölämpötila                                                     -40 - 85 ° C

Järjestelmän suurin jännite                                                     1500VDC

Max-sarjan sulakeluokitus                                                       15A

Käänteisen virran rajoittaminen                                                   15A

PAKKAUKSIEN MÄÄRITTELY

                                                                  40ft                               20ft

Moduulien lukumäärä konttia kohti                   840                               360

Moduulien lukumäärä lavaa kohti                           30                                 30

Kuormalavojen lukumäärä konttia kohti                       28                                 12

Pakkauslaatikon mitat (LxWxH) millimetreinä     1680 x 1120 x 1130           1680 x 1120 x 1130

Laatikon kokonaispaino [kg                                         590                               590

VAROITUS: LUE TURVALLISUUS- JA ASENNUSOHJEET ENNEN TUOTTEEN KÄYTTÖÄ
