Sertifioitu kestämään vakavia ympäristöolosuhteita

-Anti-heijastava & likaantumisen estävä pinta minimoi lian ja pölyn aiheuttamat virtahäviöt

-Vaikea sulasumu, ammoniakki & puhallettu hiekankestävyys merenrannalla, maatiloilla ja autiomaassa

ympäristöt

-Erinomainen mekaaninen kuorma 2400Pa & lumikuormitus 5400Pa

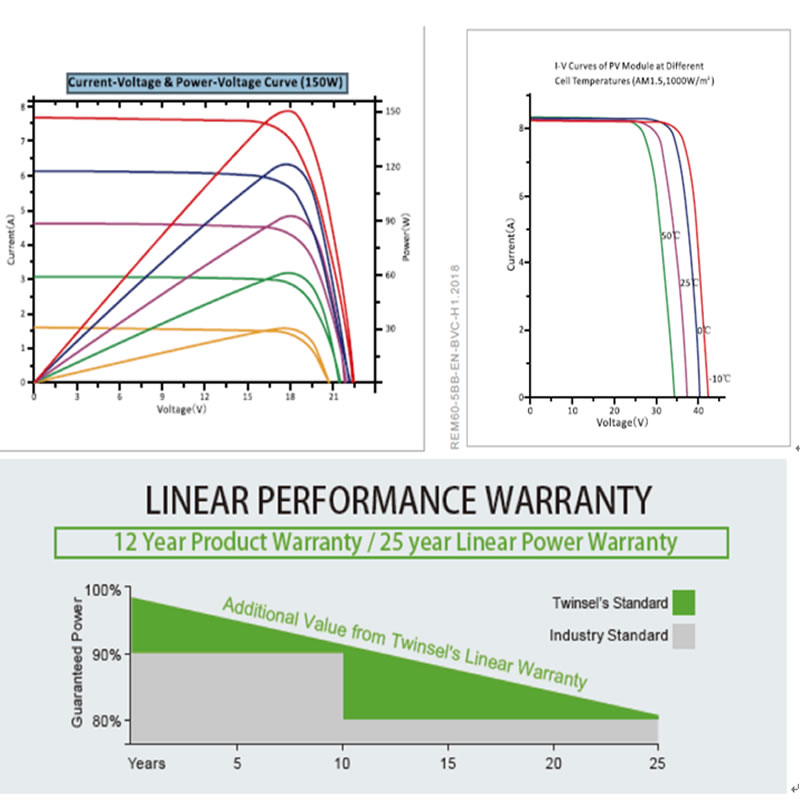

SÄHKÖTIEDOT (STC)

Mallinumero                                     SYP150P   SYP155P   SYP160P   SYP165P   SYP170P

Nimellisteho watteina-Pmax (Wp)       150           155             160               165         170

Avoimen piirin jännite-Voc (V)               22,3         22,4           22,5               22.6       22,7

Oikosulkuvirta-Isc (A)                   8,81         8,84           8,88               8,92       8,96

Suurin tehojännite-Vmpp (V)     18.3         18,5           18,6               18,7       18.8

Suurin tehovirta-impp (A)       8,20         8.40           8,60               8.80       9,00

Moduulin tehokkuus (%)                           14.9         15.4           15,9               16.4       16,9

STC: Irradianssi 1000 W / m², kennon lämpötila 25 ° C, ilmamassa AM1.5 EN 60904-3: n mukaisesti.

SÄHKÖTIEDOT (NOCT)

Mallinumero                                     SYP150P     SYP155P     SYP160P     SYP165P     SYP170P

Suurin teho-Pmax (Wp)                 110,9         114,6           118,3         122,0         125,7

Avoimen piirin jännite-Voc (V)                 20.7           20.8             20.9           21.0           21.1

Oikosulkuvirta-Isc (A)                   7,15           7,18             7,21             7,24           7,27

Suurin tehojännite-Vmpp (V)       16.8           17,0             17.1           17.2           17,3

Suurin tehovirta-impp (A)         6,61           6,77               6,93           7,09           7,25

NOCT: Irradianssi 800 W / m², ympäristön lämpötila 20 ° C, tuulen nopeus 1 m / s.

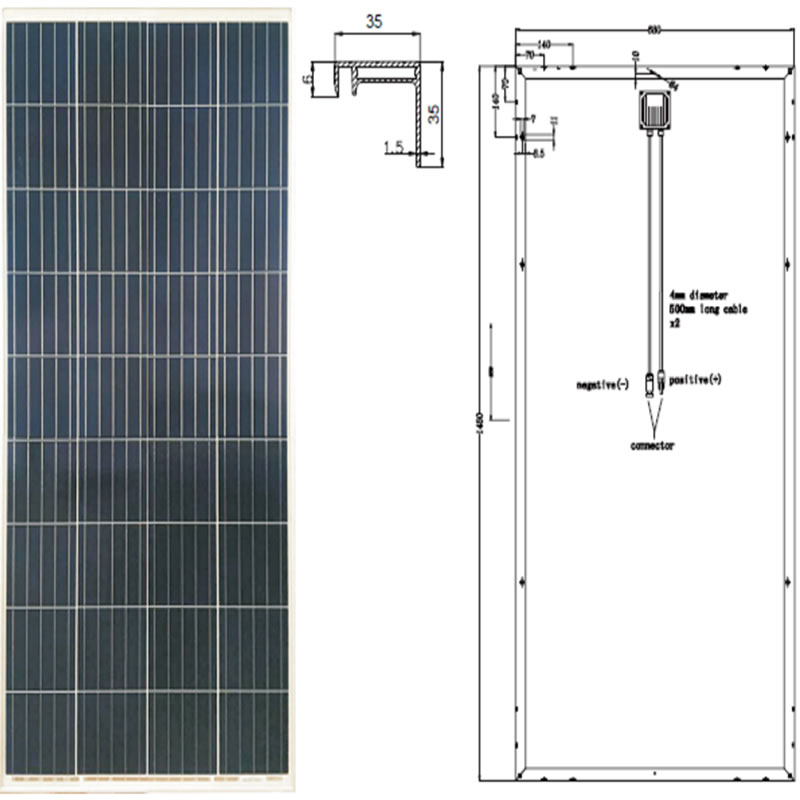

MEKAANINEN   DATA

Aurinkokennot                                       Monikiteinen 156,75 × 156,75 mm

Solun kokoonpano                         36 solua (4 × 9)

Moduulin mitat                       1480 x 680 x 35mm

Paino                                           11kg

superstraattiin                                     3,2 mm, korkea vaihde, vähän rautaa, karkaistu ARC-lasi

substraatti                                         Valkoinen taustalehti

kehys                                               Hopea eloksoitu alumiiniseos tyyppi 6063T5, hopea

J-Box                                               Potted, IP67, 1000VDC, 3 Schottky ohitusdiodi

Kaapelit                                             4,0 mm² (12AWG), pituus 900 mm

liitin                                       IP67 MC4 -yhteensopiva

LÄMPÖTILA & TARJOUKSET

Solun nimellinen lämpötila (NOCT)             45 ° C ± 2 ° C: ssa

Lämpötilakerroin                                   -0,32% / ° C

Isc: n lämpötilakerroin                                     0,05% / ° C

Lämpötilakerroin Pmax                                 -0,39% / ° C

Käyttölämpötila                                               -40 ~ + 85 ° C: ssa

Järjestelmän suurin jännite                                             1000VDC

Max-sarjan sulakeluokitus                                                   15A

Käänteisen virran rajoittaminen                                                 15A

PAKKAUKSIEN MÄÄRITTELY

Moduulien lukumäärä konttia kohti                           40ft                 20ft

Moduulien lukumäärä lavaa kohti                                 1600               700

Kuormalavojen lukumäärä konttia kohti                               2                     2

Pakkauslaatikon mitat (LxWxH) millimetreinä               800                 350

Laatikon kokonaispaino [kg]                                         23                   23
