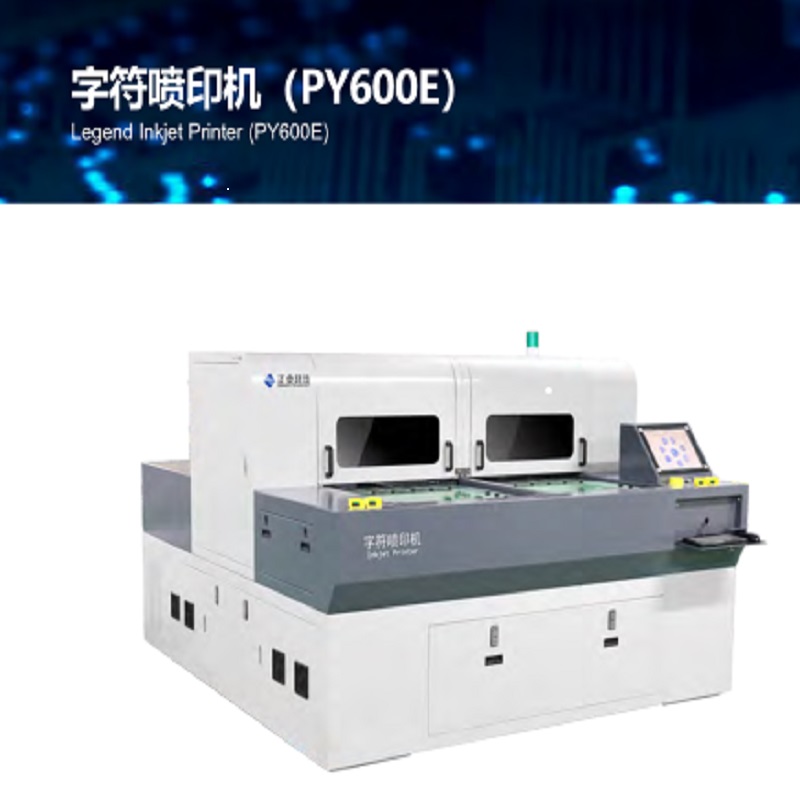

Legend mustesuihkutulostin (PY600E)

KÄYTTÖ

Laitteistoa käytetään merkkitulostuksen prosessoinnissa piirilevylle / FPC: lle, joka korvasi perinteisen silkkipainannan tarkkaan, korkealaatuiseen ja tehokkaaseen merkkituotantoratkaisuun PCB / FPC-valmistajille.

OMINAISUUDET

1. Suuri tarkkuus: Ota käyttöön erityiset tarkkuuden lineaariset liikeohjausmoduulit, korkea tarkkuuden hallinta ja monipisteinen paikannus- ja kompensointitekniikka.

2. Laadukas: Teräväpiirtoiset merkit, korkealaatuinen painotalo, vahva tarttuvuus.

3. Suuri hyötysuhde: Korkean suorituskyvyn UV-musteen esikovetusjärjestelmissä neljä painopäätulostustekniikkaa mahdollistaa tuotannon hyötysuhteen huomattavan parantamisen.

4. Käyttäjäystävällinen: Eri tulostusmateriaalien tulostusalustavaihtoehdot, tulostusohjelmistot ovat helppokäyttöisiä, yksinkertaisia ​​ja helppo oppia.

5. Räätälöity: Laitteistot ja ohjelmistot on itse kehitetty ydinteknologioiden hallitsemiseksi ja räätälöityjen ratkaisujen mukauttamiseksi asiakkaille.

TEKNINEN PARAMETRI

ITEM                                                                             PY600E

tarkkuus                                                       Paikannustarkkuus: ± 38μm

                                                                    Toista tarkkuus: ± 5μm

Laatu                                                         Tarkkuus: 720/1080 / 1440dpi

                                                                    Minimi linjan leveys: 75 ~ 100μm

                                                                    Merkin vähimmäiskorkeus: 0.5mm

Nopeus                                                           Koot: 720 × 620 mm / 28 × × 24ʹʹ

                                                                    Massatuotanto: 15 sekuntia / sivu

                                                                    Hieno resoluutio: 20 sekuntia / sivu

                                                                      Huomaa: Sisällytä lastaus- ja purkuaika   4 sekuntia;

                                                                                tulostusotsikon lukumäärä: 1024i * 5.

esineet                                                         Levyn koko: 730 mm × 621 mm (28 × 24 24)

                                                                    Levyn paksuus: 0.1mm ~ 6mm (4 ~ 236mil)

Mitat   (L x L x H)                                       L2670 × W2400 × H1790mm

Paino                                                                             4300Kg

Automaattinen lastaus                                       Ratkaisu yksi: Automaattinen kokoonpanolinjan ratkaisu

ja purkaminen                                     (kaksi konekytkentää tulostaa etu- ja takaosa erikseen)

                                                        Ratkaisu kaksi: Robotivarren tyyppi (voi automaattisen kääntölevyn)
