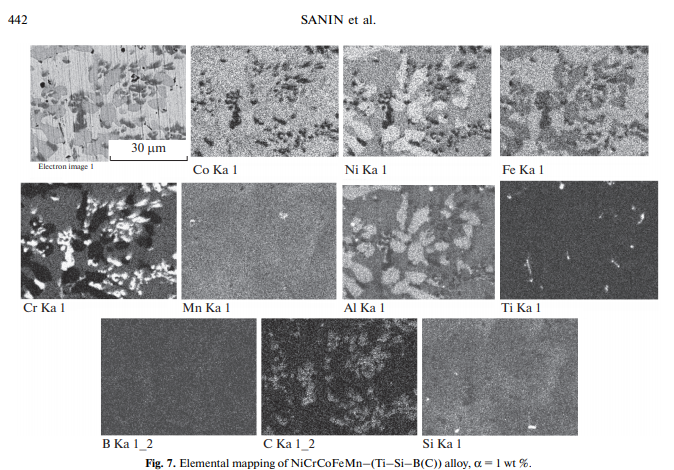

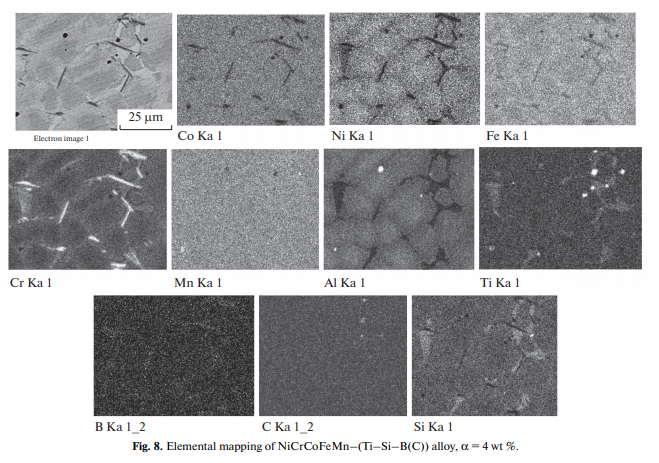

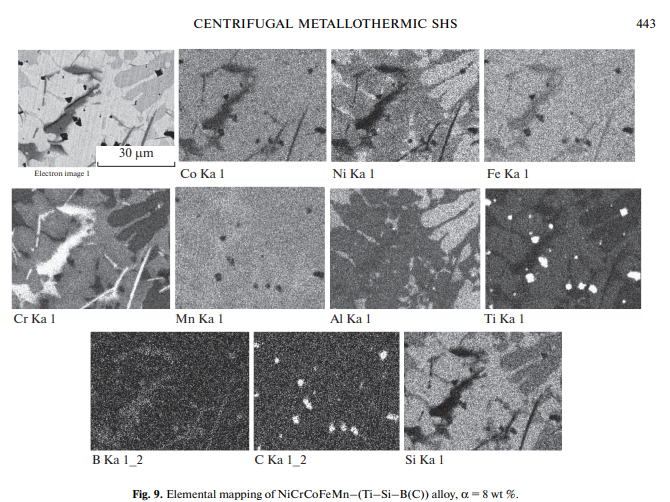

Their yhdistelmä, sijainti, ja morfologia riippuu paljon Ti-Si-B (C) lisäaineen. Tapauksessa pieni lisäaineen pitoisuus (Fig. 7) sama-sakat vaiheen rikastettu kromin ja piin ja hieno yksittäisten titaanikarbidihiukkasten havaitaan. Boorinähdään jakaa tasaisesti koko irtotavarana. Ja α=4 paino-% (Fig. 8), morfologia saostumia vaiheen rikastettu kromin ja piin muuttuu tasa-akselinen ja levymäinen. Lausutaan Al-enriched sulkeumia muodostuu. Ilmeisesti, tämä on seurausta siitä, että käyttöön komponentit (Ti, B, Si) osittain osallistuu pelkistysreaktiossa. Tämän seurauksena osa Al ole mukana vähentämiseen putoaa kohde tuotteet, jotka muodostavat vyöhykkeet lisääntynyt Al-pitoisuuden, joka osuu lisääntynyt Ni-pitoisuusniistä. Toinen lisäys α [Ti-Si-B (С)] rakennetta muutetaan (Fig. 9). Rakennenähdään sisältävän sakan boridilla (Kr-Bx), kovametalli (Ti-Cx), ja silicide (Ti (Kr) -Kuusi) vaiheessa.

Thus, mikrorakenteen analyysi osoittaa, että lisätty Ti, Si, ja B-komponentit ovat pääasiassa keskittyneet kromi-enriched alueilla. Fe, Ni, Co ja Mn matriisin muodostamiseksi. Havaittu rakenne Heas voi olla käytännön merkitystä.

CONCLUSIONS

Cast Co-Cr -FE-NI-MN High-entropy-seokset, jotka on vahvistettu piiboridilla, valmistettiin ensin sentrifugal SHS: llä metallotermisistä koostumuksista, jotka sisälsivät monimutkaista modifioija TI-Si-B (C). Koostumus NiCrCoFeMn- (Ti-Si-B (C)) seokset sisältää kaikki kohde-elementtejä tasaisesti pääosan harkon. Kasvu lisäaineen pitoisuus johtaa hiukkasten saostumiseen, titaanin karbidien ja boridit matriisin perusteella HEA. Morfologia ja konsentraatio tällaisten saostumien riippuu lisäaineen määrä.

NiCrCoFeMn-AIX seokset, Snee X vaihtelee 0,2-1, on tutkittu. Lejeeringit syntetisoidaan korkea Al-pitoisuus (X>0,6) edustaa hierarkkisen. Komposiittirakenne havaittiin sisältävän NIAL pohjana ja dispergoiviananoprecipitaatteja (~100nm) kiinteän liuoksen perusteella CR ja Fe.
