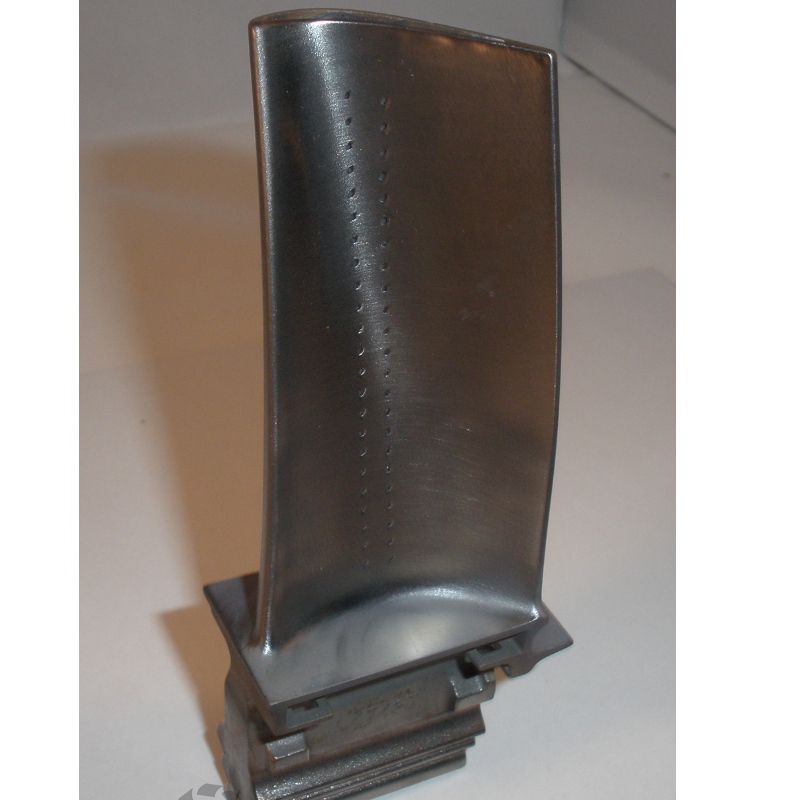

Investment valu kehittäminen uuden terän seokset saavuttaa korkean lämpötilan suorituskyky on vaatinut rinnakkain kehitystä metalliseosten. Ennen 1940-luvulla, kaasuturbiinimoottorin terät olivat rauta-based seokset läpi kylmä muokatut. 1940- ja 1950-luvulla, investointien valu ja tyhjiö sulamispiste otettiin valmistaa moottorin teriä. Vuonna 1970-luvulla suunnattua kiinteytystä (DS) prosessi keksittiin ja teki suuren edistysaskel terminen valmiutta teriä. Viljan rajat vähenivät huomattavasti ja kiteet olivat kaikki linjassa keskipakojännityksen suuntaan. DS-valuprosessin perusteella hyväksyttiin yksittäisiä kristalli (SX) -lejä, jotka eivät sisällä korkeita kulmajyvä rajoja ja siten kasvavat dramaattisesti turbiinien siipien sulamispistettä]. Tähän mennessä, kaikki modernit Trent moottoriperheellä sisällyttää yksikiteisen materiaaleja. Nykyään turbiinien siivet on suunniteltu monimutkaisia ​​geometrioita ja monimutkainen kanavia, jotka mahdollistavat viileämpää ilmaa virtauksen  pitkin  terät aikana toiminta. vuoksi, turbiini komponentit ovat yleensä tuotetaan investointien valu.

ota vahamallivaluprosessissa (kutsutaan myös kadonnut wax valu) sisältää seuraavat vaiheet:-

1. Kuviota komponentin valun valmistetaan ruiskuttamalla sulaa vahaa metallimuottiin. Tarvittaessa (kuten jäähdytyskanavat turbiinin siivet), keraaminen ytimet voidaan etuliitteenä muottiin monimutkaisia ​​koloja varten valukappaleiden. Vaha kuvioita voidaan koota klustereita, että useat terät voidaan tuottaa yhdessä valu.



2. Vaha muotti kastetaan sitten

osaksi keraamista lietettä, joka koostuu sideaineista ja seokset zirkoni (ZrSiO4), alumiinioksidia (Al2O3) ja piidioksidia (SiO2), jota seurasi stukkorappauskoneet suurempien hiukkasten edellä mainittuja materiaaleja. Tämä prosessi tarvitsee toistaa useita kertoja, kunnes säiliön seinämän paksuus on tarpeeksi paksu kestämään mekaanisia iskuja vastaanottaa sulan metallin.

3. Kuori on rakennettu, vaha poistetaan autoklaavissa tai uunissa.

4. Keraaminen muotti on sitten poltetaan korkeassa lämpötilassa rakentaa sen vahvuus ja se on valmis vastaanottamaan sulan superseos.



5. Kun valu on päättynyt, investointi kuoret tippuu pois ja keraaminen ytimet liukenee käyttäen korkean

pressure autoklaaviin kemiallisin keinoin.-
