-on laajalti uskonut, että NI



 \\ tn Generally, mikrorakenne ja ominaisuudet investointeja valukappaleiden vaikuttavat seuraavat parametrit:

1. Superheatnestemäisen metallin. 2.

Pouring lämpötila --3.

Shell muotin lämpötila 4.

Metalmoldequilibrium (MME) lämpötila  5.

Time toteutettu päästä MME pisteeseen

 6.

Cooling korko jähmettymisen aikana

- tärkeimmät havainnot vaikutuksesta valu käsittelyn muuttujien mikrorakenteellinen ominaisuudet voivat olla

concluded seuraavissa--/

Grain Koko

&#Google kaikki valu ominaisuudet vaikuttavat raekoko, valinta optimaalisen prosessimuuttujista

basednäidennäkökohtiennäyttää olevan välttämätöntä.

for super-supersilloja

100: ssa raekoko osoitettiin kasvavan kaatamalla lämpötilaa ja \\ t tai muotin

&#temperatuuria, kun lämpötila on voimakkaampi. Karkeampi jyvät edistetään

thicker kohdat sekä lisääntynyt alipaine, Sne101, kuten vaikutus kerrosten lukumäärä on vähäinen .







for superralloy, alhainen muotin esilämmityslämpötila on parempaa hallittavuutta viljan- size yli kaatolämpötilan vaihtelun Viljan kokoohjaus, korkean muotin esilämmitys johtaa viljan yhtenäisyyden

-

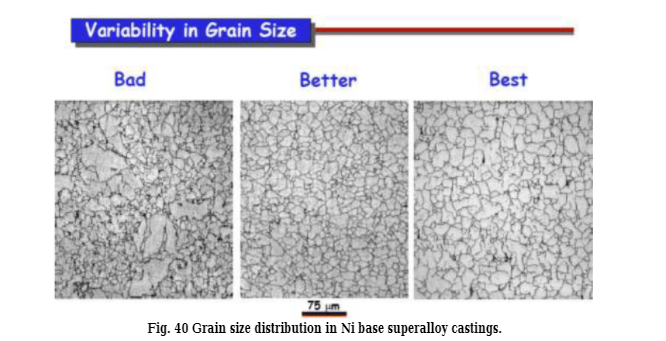

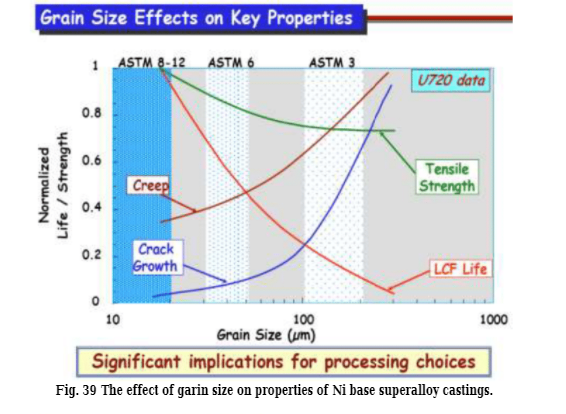

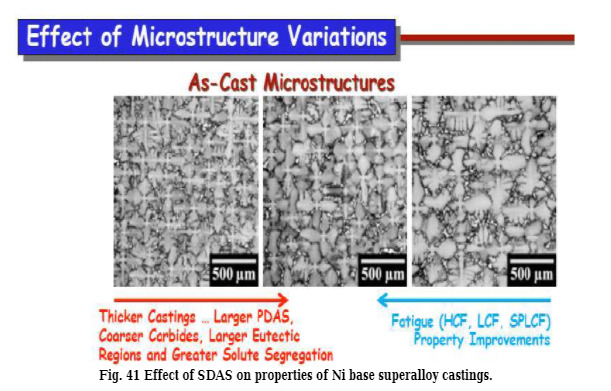

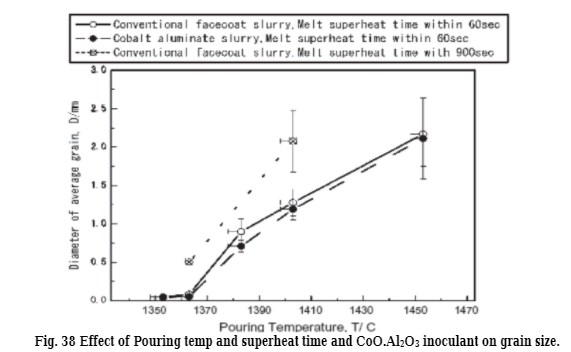

\\n \\n \\n \\n \\n raekoko on esitetty \\n \\nFig. 38. \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\nGoogle tulistus aika on \\n \\n \\nincreased raekoko kasvaa sekänousu kaatamalla lämpötilassa. Raekoko havaittiin olevan hieman \\n \\n \\n \\naffected vaihtelulla ymppäysaineen sisältöä (CoO.Al \\n \\n2 \\n \\nO \\n \\n3 \\n \\n) \\n \\n. \\ N \\n \\n \\n \\nFigures 39 ja 40 \\n \\n \\nillustrate vaikutus Grain \\n \\n \\n \\nKäytetty ominaisuuksista Ni emäksen superseokselle valut. \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\nprominent rooli määritettäessä DAS kuin kaatamalla lämpötila ja tyhjön taso. Shell Catsin \\n \\n \\nemumberin vaikutus DAS:n on vähäpätöinen. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n (SDAs). Ymppäysainetta on osoitettu olevan jonkin verran vaikutusta vähentämällä huokoisuus sisältöä, erityisesti \\n \\nt \\n \\nhigh muotin lämpötilat. Huokoisuus olemassa kiderajapinnan ja dendriittien alueilla. Koska SDA: t on paljon hienompaa kuin \\n \\n \\n \\n. Grain-koko, huokoisuuspitoisuus pidettiin pikemminkin \"punnittava keskiarvo\" SDA:n kuin viljan \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n Muotin lämpötila vaikuttaa suurelle vaikutukselle huokoisuuspitoisuuteen, koska muotti \\n \\n \\n \\ntempature vaikuttaa valun jäähdytysnopeuteen ja sen siksi SDA: t. Kun muotin lämpötila on korkea ja \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\ N SDA: iden vaikuttaa ominaisuuksiin Ni emäksen superseosmateriaalista valukappaleiden, kuten on esitetty \\n \\nFig. 41 \\n \\n. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
