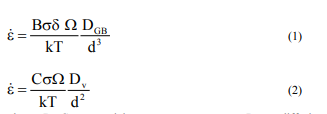

Analysis kartta, siirtymätilamekanismia osoittaa, että plastinen muodonmuutos prosessissa superseosmateriaalista viruminen saattaa esiintyä seurauksena diffuusion tai sijoiltaan viruminen riippuen testin olosuhteissa (lämpötila ja stressi). Olosuhteissa diffuusion virumisen mallin mukaisesti RL Coble ja Nabarro-Herring tasaisesti ryömynopeus merkittävästi riippuu raekoko ja kuvataan suhteisiin (1) ja (2), vastaavasti [12-14]:

where ;: b, C - materiaali vakioita, σ - stressi, Dgz - diffuusiokerroin yli raerajojen, b - hampurilaiset vektori, k - Boltzmannin vakio, T - absoluuttinen lämpötila, d - rakeen läpimitta., Ω - atomi- tilavuus, d - tehollinen paksuus, Dv - Hila diffuusiokerroin While tapauksessa kyseessä sijoiltaan viruminen mekanismi on kuvataan suhteessa (3), eikä se ole riippuvainen raekoosta:

where , A,n - materiaali vakioita τ - leikkausjännitys, Def-diffusion kerroin, G - leikkausmoduuli b - hampurilaiset vektori, k - Boltzmannin vakio, T - absoluuttinen lämpötila, d - rakeen läpimitta.

Se on huomattava samalla, että olosuhteissa, viruminen testien muodonmuutoksia th e materiaali seurauksena sijoiltaan viruminen, tilavuus diffuusio (Nabarro-Hering malli) ja yli raerajojen (Coble'model) voi tapahtua samanaikaisesti eri intensiteetti. Osuus kunkinnäiden prosessien muodonmuutos riippuu lämpötilasta, stressi, raekoko ja rakenneniiden rajojen [12-13].

3. - tutkimusten tulokset ja tulosten pohdinta

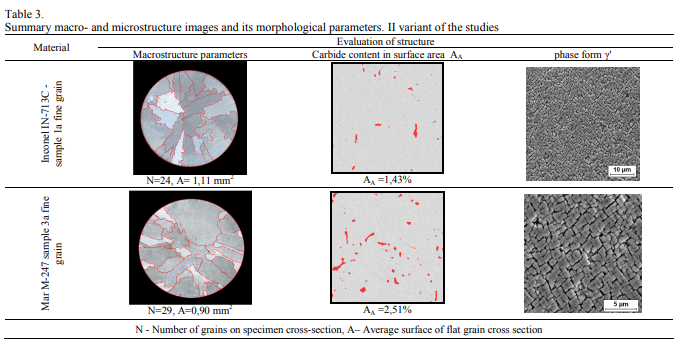

Images of tyt toim valettu rakenteita opiskeli olosuhteissa variantin II viruminen testit on esitetty taulukossa. 3. Valmisteet mikroskooppista havainnointia säilötty Marmoripalatsin', s reagenssia. Taulukko 4 ja 5 luettelo on valittu morfologinen parametrit makro-ja mikrorakenteet testinäytteiden. Perusparametrejä Makrorakenteen arvioitiin käyttäen MetIlo ohjelmaa. Kokeet suoritettiin syötön-sectionsnäytteiden (d0=6mm) jälkeen viruminen testin.

Metallographic tutkimukset osoittavat, että vaikutus on vain tilavuuden muutos oli muodostumista karkea-grained rakenne superseokset, ja samanaikaisesti tilavuuden ja pinnan modifikaatio johti hienojen-grained rakenne (taulukko 4 ja 5). Tutkimukset saostukset karbidin vaiheet, merkittävää kannalta vahvistaa testattujen seosten ja kestävyyden viruminen olosuhteissa osoittiniiden suuremman pinta-AA superseosmateriaalista MAR-247 (taulukko 4 ja 5). Ensisijainen karbidit, pääasiassa muodossa"Chinese merkkiä"tapahtui alueen raerajojen [2].

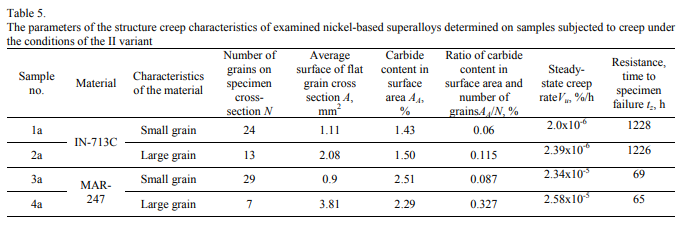

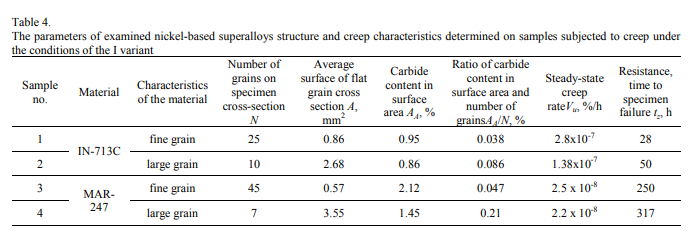

Tab. 4 ja taulukossa 5 on yhteenveto makrorakenne stereologiamenetelmää parametrit tutkitaan superseoksista suhteessa viruminen ominaisuudet, kutennäyte repeämä ajan tz, tasainen ryömintänopeudella Vu.These arvot ovat tärkeitä määriteltäessä tekijät, jotka määräävät vakaus materiaalien korkea-temperature viruminen.

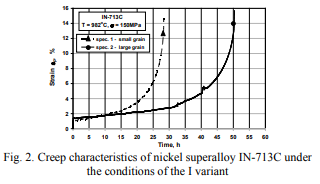

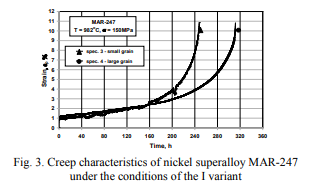

Figure 2 ja 3 esittää ominaisuudet viruminen superseoksista IN713C ja MAR-247 pohjalta kehitetty virumisen suoritettujen testien mukaisesti muunnos I tutkimuksen.

in tapauksessa superseosmateriaalista IN-713C vakautta olennaisesti riippuu koosta macrograin ja saavuttaa arvon t=50 tuntianäytteen karkealla-grained rakenne ja 28 tunninnäytteen kanssa hienonnetun viljan seurauksena tilavuuden ja pinnan modifikaatio (taulukko 4). Samoin korkean-temperature viruminen metalliseos MAR-247 koko macrograin olennaisesti vaikuttaanäytteiden tempaamaan ajan. Vakaudennäytteiden karkean-grained rakenne oli yli 20% suurempi kuin hienonnetut viljannäytteitä.

Google ilmenee tiedoista esitetään taulukossa 4 vakauden materiaalit testattiin oli lisäksi voimakkaasti riippuvainen alueen AA karbidien esitettyniiden mikrorakenne. Tämä vaikutus on hyvin kuvattu uusi parametri AA/N, (pinta-ala karbidien tarkoitettujen rakeiden lukumääränäytteessä taulukossa, taulukko 6). Riippumatta testattu superseosta kasvun kanssa tämän parametrin vakautta viruminen testi tzwas korkeampi, ja tasainen ryömintänopeudella Vu, saavutetaan pienemmät arvot (Table4).

- tutkimustulosten ja analyysi osoittavat, että diffuusio viruminen yli raerajoja määritetään vakaan ryömintänopeudella Vu, ja vakaus superseoksista täydellisessä kokeissa (taulukko 4). Voimme olettaa, ettänäissä olosuhteissa I testin muunnos (t=980 ° C: ssa, σ=150MPa) stabiilisuus (aikanäyte repeämä) mukaan diffuusio viruminen määritettiin slip yli raerajoille. Se ilmastoitu prosessit muodostumisen ja kasvun halkeamia. Tässä tapauksessa ratkaiseva tekijä vakauden superseosta oli suhde pinta-alan karbidien määrän jyviä ristillä-sectionnäytteen (AA/N). Korkeampi arvo tätä ilmaisua vastaa suuremman vakauden materiaalin viruminen testi.

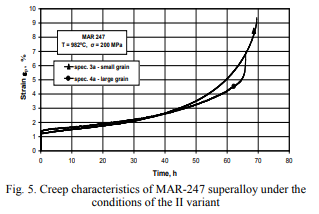

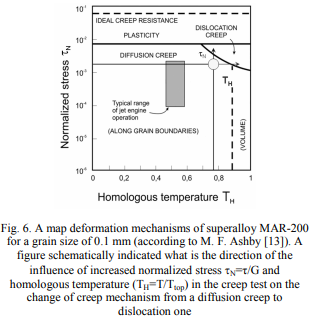

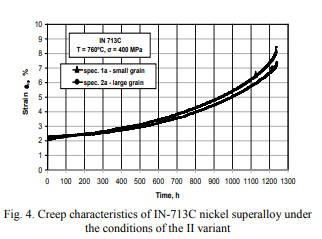

- analyysi saatuja testituloksia vastaavat parametrit muunnelman II viruminen testejä (kuvio. 4, 5, Tab. 5) osoittaa, että lisäämällä aksiaalijännitys σ. (joka johtaa kasvunormalisoitu stressi τ/G) ei vaikutusta macrograin koon uskontunnustus vakaus oli sekä tapauksessa superseosmateriaalista IN-173C ja MAR-247 (Fig. 4 ja 5). Erot viruminen kestävyys oli vain muutamia tunteja. Tämä osoittaa, ettänäissä viruminen koeolosuhteissa materiaalin muodonmuutos tapahtuu pääasiassa alle sijoiltaan mekanismi, pikemminkin kuin, kuten aiemmin havaittu (kuvio. 2, 3) alle Nabarro-Herring matriisidiffuusio mekanismi (tilavuus) ja koko raerajan mukaan Coble ( tämä johti kasvu vakautta materiaalia, jolla on karkea-grained rakenne). Kuvattu vaikutus hiipien testiparametrien vaikutuksesta materiaalien muodonmuutos (vääristymän) mekanismit, jotka johtuvat aksiaalisen stressin kasvusta, selittyy hyvin kuviossa 6.
