ABSTRACT

Nykyinen työ osoittaa, että lämpölaajennustestejä voidaan käyttää mittaamaan c-solvus lämpötiloja neljä Ni-base yhden kiteen superseos (SX), yksi Re & ja kolme uusinta versiota.CMSX-4:n osalta kokeelliset tulokset ovat hyvässä yhteisymmärryksessä termodynaamisten numeeristen tulosten kanssa, jotka on saatu käyttäen ThermoCalc:ia.For

kolme kokeellista uudelleen vapaata seosta, kokeelliset ja lasketut tulokset ovatLoppu.SiirtoElektronimikroskooppi osoittaa, että kandin kemialliset koostumukset c-faasit voidaan ennustaa kohtuullisen hyvin.Käytämme myös resonanttia ultraääntä. & spektroskopia (RUS) osoittaa, miten elastiset kertoimet riippuvat kemiallisesta koostumuksesta ja lämpötilasta.Tulokset on otettu huomioon kirjallisuudessa esitettyjen aiempien tulosten perusteella.Lisätyötä vaativia aloja on korostettu.

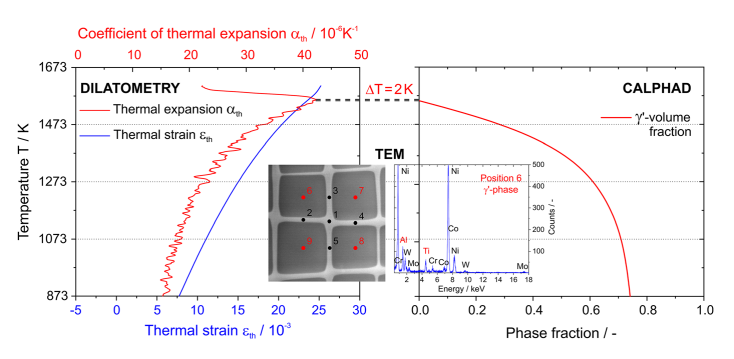

Graafinen ABSTRACT

Johdanto

Ni-pohjaisia yksikiteisiä superseoksia (SXs) käytetään tomanuufacture turbiinin lapoja, jotka toimivat lämpötilassa yli 1000 C. Niiden on kestettävä aload-spektriä, johon kuuluvat ryömintä, lämpöväsyminen ja kuuma korroosio.Äärimmäisen tärkeää on, että vastus kestää hidasta mutta jatkuvaa rasituksen kertymistä.On hyvin tiedossa, että SXs luottaa lujuutensa mikrorakenteeseen, joka koostuu sub-mikrometrin kuutoidisia c-hiukkasia & (kiderakenne: tilattu L12-faasi; volyymi-fraktio: 70 vol.%) jotka erotetaan ohuilla c-kanavilla (kiteinen rakenne: fcc; volyymi fraktio: lähellä 30 vol.%), esim. [1_].Molempien vaiheiden kiteet ovat samankaltaisia, joten korkeista lämpötiloista jäähdytyksen yhteydessä tilatut c-hiukkaset voivat johdonmukaisesti & saostuminen c-matriisiin.Näiden kahden faasin ristikon vakiot eroavat toisistaan.Ni-base yksikiteinen kristalli

superseokset, löytyy usein: dc & \\\\\ dc.Tähän liittyvä poikkileikkaus johtaa elastisen rasituksen energian, esimerkiksi [5, 6], lisääntymiseen.Tämä hylkiö ja joitakin sen seurauksia, esim. sen vaikutus c-hiukkasia, & Peach?Ko ژ hler voimat, jotka toimivat kanavan sijoiltaan, koskeneiden lauttojen kautta ja kasvojen välisten irtautumisverkkojen muodostamisen yhteydessä, on käsitelty ja käsitellään edelleen kirjallisuudessa, esim. [7_].Tilattu c... & hiukkaset ovat esteitä sijoiltaan liikkeen.

Ne eivät ole täysin läpäisemättömiä, mutta se on vaikeampaa sijoiltaan liikkua järjestyksessä c-vaihe kuin fcc & C-kanavat.SX-muotoilun taide perustuu osittain siihen, että se on mahdollisimman vaikeaa sijoiltaan leikata c-faasi, että opt- &

minimoi mateluvoima.Leikkauksen hankaloittaminen liittyy kasvavaan antiHasse-rajaenergiaan (APB), esim. [16–20], joka johtuu yhdestä kaikkein näkyvimmistä alkeis-mekanismeista kristalli-plastisoinnissa: c-faasin parirwese leikkaus, esim., & [21_;23].Vaikka kirjallisuudessa on erimielisyyksiä tämän leikkaamisprosessin tiettyjen näkökohtien osalta, SX:n tutkijat yliopistoista ja teollisuudesta katsovat, että on suotavaa suunnitella sellaisia seoksia, joissa on suuri c-volyymi fraktio, korkea & c-solvus tem- & Toiminta ja kemiallinen koostumus, joka aiheuttaa suuria planaarisia vikaenergioita, jotka vaikuttavat APB-järjestelmien fyysiseen luonteeseen ja virheiden kasaamiseen.Se c... &

solvus in lämpötilaa on pidetty erityisen tärkeänä, ja se on korostettu viitelämpötilana monissa tieteellisissä ja teknisissä SX-julkaisuissa, esimerkiksi [24–31].

Tässä työssä tarkastellaan lähemmin neljän SX:n, ERBO/1:n (Re, CMSX-4-tyypin seos) ja kolmen ERBO/15-muunnoksen termodynaamisia ominaisuuksia (Re-free, jossa on korkeampi Mo-, Ti- ja W-taso).Se käyttää resonanttia ultraäänispektroskopiaa (RUS) ja dilatometriaa mittaamaan elastisia jäykkyyksiä ja lämpölaajenemisen kertoimia lämpötilan funktiona.Hiljattain on osoitettu, miten nämä neljä seosta eroavat hyypiöominaisuuksia [32, 33].
