- oleva työ tutkii kuinka paljon suuri (Erbo/1 vs. Erbo/15) ja pieni (kolme Erbo/15-variantit) vaihtelut metalliseoksen koostumus vaikuttaaniiden termoelastinen ominaisuuksiin. Ensimmäinen tavoite: vertailu kahden eri seokset (suuri vaihtelu seoskoostumuksista) auttaa yleistä pyrkimystä siirtyä kohti superseosmateriaalista yksi-crystal teknologia, Snee kallis ja strateginen seosaineita, kuten Re, joiden tiedetään tarjoavat korkean virumislujuus ovat replace, d muiden elementtien vaarantamatta mekaaninen lujuus. Elastiset ja hiipien ominaisuudet ovat molemmat tärkeitä tässä suhteessa. On ehdotettu, että tämä voidaan saavuttaa lisäämällä MO, TI ja W [34]. Lisäksi elastisia kertoimia tarvitaan korkealaatuisissa komponenteissa, joiden on kestettävä lämpö väsymysten kuormitusta. Siksi tässä työssä tehdään vaivaa mittaamaan elastisia kertoimia. Toinen tavoite: yksityiskohtainen ymmärrys yksittäisten seoselementtien roolista voidaan saada vain, kun yhden tietyn elementin vaikutusta tutkitaan. Kolmen ERBO-15 -varianttien vertailu auttaa tässä suhteessa. Kolmas tavoite: Erityisesti korkeannresolution-dilatometrian potentiaali Menetelmänä korkean C/solvus-lämpötilojen määrittämiseksi on tutkittu. Tätä tarkoitusta varten, vertaamme kokeellisia tuloksia c-solvus lämpötila saadaan korkea-&lämpötilassa dilatometrian teoreettinen ThermoCalc laskelmien [35]. Laatu ThermoCalc predications arvioidaan vertaamalla sen ennusteita kemialliset koostumukset Ca c-phases saatiin käyttäen 3D-atomi koetin tomog-&pinnanmuoto (3D-ATP) [36] ja transmissioelektronimikroskopia (TEM) [32 ]. Perustaa korkean-resolution mittaukset lämpölaajeneminen kuin menetelmä, jolla määritetään c&solvus on merkittävä pro--Congress on superseos tekniikkaa.--&

 - Tuloksia käsitellään kirjallisuudessa julkaistun aiemman työn valossa. Alueet, jotka edellyttävät lisätutkimusta, korostetaan.

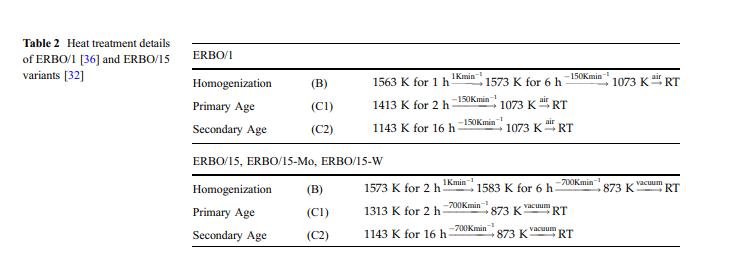

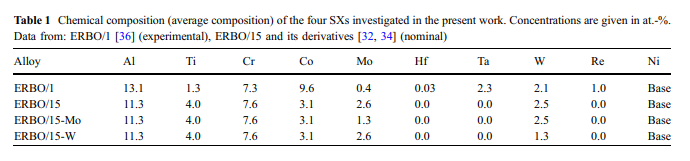

/-Niidennimelliset kemialliset koostumukset on lueteltu taulukossa 1. ERBO&1 on CMSX#4 -levyn tyyppi, yksityiskohdat käsittelystä, useita vaiheiden lämpökäsittely ja mikrostruktuuri on julkaistu muuhun kuin muuten/-101; [32, 33, 36, 37]. Erbo-15 on alhainen-den tarpeettoman yhdestä-crystalni/base superralloy, jota Rettig et ai. [34] Numeerisen termodynaamisen multi/criteria-optimointimenetelmän avulla. Tässä työssä vertaamme ERBO/15 kahdella leander Erbo-15 -versioilla, jotka sisältävät vähemmän w ja vähemmän Mo (Erbo/15-w ja Erbo/15-MO). Lämpökäsittely yksityiskohtianeljästä tutkittujen seokset on esitetty taulukossa 2. Vaikka Erbo/1 oli lämpöä-treated mukaan DONCASTERS tarkkuus valurauta Bochumissa, lämpö hoidot Erbo15 variantit tehtiin mukautetunbuilt tyhjiö lämpökäsittely uunissa alkaen Carbolite Gero tyypin LHTM //100-200/16 1G. Yksityiskohtaiset tiedot lämpökäsittelymenettelystä dokumentoidaan [32] ja [36]. Electron koetin mikroanalyysi (EPMA) suoritettiin käyttäen elektronien koetin microanalyzer SX 50 Erbo/1 ja kenttäemission elektronimikrokoetinanalyysilaitteella tyypin SXFiveFE varten Erbo-15 ja sen kaksi johdannaisia,niin Cameca. On hyvin tunnettua, että SXS:n metalliseoselementtien aikana voi vaihdellaniiden taipumuksissaan osioon dendriitti- ja interdendriittisille alueille. Kuvio 1 esittää elementtien Al, TI, MO ja W jakelut ERBO-15:n mikrorakenteessaCasti-tilassa (ylempi rivi, kuvio 1A-D) ja homogenoinnin lämpökäsittelyn jälkeen (alempi rivi, kuv. 1e-h). Alempi rivi kuvion. 1 esittää, että suuri
