this on määrä, jota käytetään usein kirjallisuudessa. Kuten kuviossa 15 onnähtävissä. 15, todellinen ATH (-T) datanäyttää Sharp Peak, jota hyödyntämme C-solvuksen määrittämiseksi tässä työssä, kun taas tämä ominaisuus on suurelta osin tasoitettu keskiarvossa Athmeanðtþ. Kuvio 15 esittää digitalisoituja tietoja eri lähteistä [58, 59, 63&71]. Kaikki kirjoittajat suorittavat kokeita käyttämällä lämmitysnopeuksia 2 k-min ja 5 k/min. NI:n (koko ympyrät) tiedot toistettiin Sung et ai. [63] Kuka on luonut regressiolinjan useista aiemmista tiedoista [64-67] ja NI3TI:n (tyhjät ympyrät) tiedot toistettiin Karunaratne et ai. [68] (jotka viittaavat aiempiin julkaisuihin [65, 69, 70]). On mielenkiintoista vertaillanäitä tietoja dilatometriisilla tuloksilla C/Phase (tyhjätneliöt) ja C-Paasidata (täysineliö), joka eristettiin CMSX-4: sta Siebo¨rger et ai. [58]. Niiden tiedot edustavat todellista lämpölaajenemista; Eristetyt vaiheet eivät kuitenkaan voi säätää kemiallista koostumusta C&C-EQUILIBRIUM. Näin ollen einäytä työmme, joka havaittu lämpö laajennuksessa. Morrow et ai. [71] Tutki MO:n lisäyksen vaikutusta NI/BASE-superrallolle C-c&Microstructure ja osoitti, että kasvava-moottori ja Al/level aiheuttavat pienen laskevan lämmön laajennuskertoimet. Kuviossa 15 toistumme dataansa Ni-basied seokselle 3,5% mo (tyhjä kolmio). Lopuksi lisätään äskettäin julkaistu CMSX&4 -tieto, joka on asetettu Quested et ai. [59] (paksu katkoviiva). Vertailu paljastaa, että vaikka jonkin verran hajottaa, kaikki tiedot ovat kohtuullisen lähellä, kun vertailemmeniitä keskimääräiseen lämmön laajennuskerroin. Huomaa, että keskimääräiset lämmön laajennustiedot ja quested et ai. [59] ovat erinomaisessa sopimuksessa. Todelliset laajennustiedot poikkeavat kuitenkin merkittävästi korkeampia arvoja janäyttävät terävä---peak, joka mahdollistaa C Tiedot osoittavat voimakkaan terävän huippu (korostanutnuoli) korkeissa lämpötiloissa, missä-&101; Lämmön laajennuskerroin laskee lähes 50%. Kuviossa 1 esitetyt tiedot. 7, 8, 9, 13 ja 14 ehdottaa selvästi, että tämä lasku liittyy Csolvues-lämpötilaan.

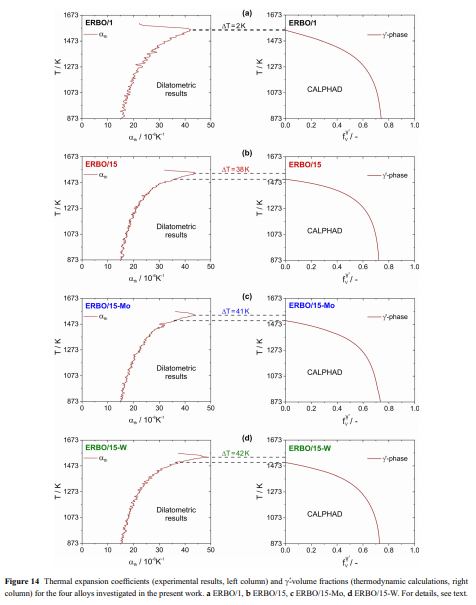

1 (CMSX4 -tyyppi), pudotus tapahtuu lämpötilassa, joka on hyvin lähellä C&nsolvus tem#--kykyä, kuten THERMOCALC on ennustanut. Jos kyseessä on kolme ERBO&15/tyyppiseoksia, lämmön laajennusputki esiintyy lämpötiloissa, jotka ovat 40 K ennustettujen C-solvus-lämpötilojen yläpuolella. Mitattu (dilatometria) ja laskettu (termocalc) C '-Solvus-lämpötilat ERBO-1: lle kuin ERBO&15 ja sen variantit (taulukot 7 ja 8, kuviot 10, 11). Tämä on ristiriidassa, että kokeellisesti määritetyt seoskoostumukset ERBO/1 (3D-APT, [36], CMSX-4 -tyypin vakiomateriaali) ovat paremmassa sopimuksessa vastaavien termocalc-ennusteiden kanssa kuin kokeellisen ERBO&15 -seokset (kokeelliset tiedot: TEM-EDX, [32]). C/solvus-lämpötilojen välinen ristiriita, joka on määritetty kokeellisesti/ja ERBO/15-seoksista peräisin olevien thermocalc-ennusteiden sekä TEMOCALC:n ennalta määriteltyjen vaihekoostumusten eroja, mikä viittaa siihen, että ThermoCalC-datapohja on optimoitu uudelle koostumusalue. Kokeelliset tulokset ja termocalc ennusteet molemmat viittaavat siihen, että MO:n tai W-tasoilla ei ole merkittäviä vaikutuksia C-solvus-lämpötiloihin.-/--&/-

:n painopiste oli määritettäessä Csolvus-lämpötiloja käyttäen todellista lämpölaajenemista -mittauksia. Lisäksi raportoimme elastisista kertoimistaneljästä Ni-Base Single&crystal-superrakoista, jotka ovat hyödyllisiä teknisen suunnittelun stressin lämpötilajärjestelmässä, missä--101; Elastisuus ohjaa mekaanisen materiaalin käyttäytymistä ja lämpövoimien kuormitukseen liittyvien lämpöjännitysten arvioimiseksi. Tuloksistamme ei voida suoraan käyttää hiipivien ominaisuuksien arvioimiseen. Kuitenkin C&nsolvus tempera#-turvallisuus on toimenpide C-:n stabiilisuudesta, joka antaa ryömiä voimaa. Tulokset ovat siis epäsuorasti liittyvät Singlecrystal Ni&-&-
