1.

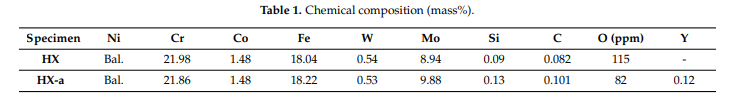

:n tarkat kemialliset koostumukset (massa%), 0 ja 0,12 yttriumia, vastaavasti HX ja HXa, ja vastaavasti on esitetty taulukossa 1. Nämä kaksinäytettä rakennettiin 45 × 45 × 45 mm:n kuution muotoon käyttämällä EOS M290 SLM -laitetta (EOS, Robert-sirling-ring 1, 82152, KRAILLING, BAVARIA, Saksa) Suoja-AR-ilmapiiri, jossa käytetään pre \\ -kappaleen jauheita ja samoja käsittelyparametreja. Teimme standardin lämpökäsittelyä sekä HX- että HX:n yksilöille. Liuos lämpökäsittely (ST) suoritettiin 1177 ◦C 2 h, mitä seurasi jäähdytys ilmassa huoneenlämpötilaan----

 Poista creep testi, me viipaloitu kuutio useisiin laattoihin, joiden paksuus on 3,1 mm; Näistä laattoista Creep Test -näytteet leikattiin käyttäen Electrodiscarcal-johdon leikkauskonetta. Kunkinnäytteen mittari mitat olivat 19,6 × 2,8 × 3,0 mm. Teimme Creep-testin alle 900 ◦C

80 MPA-olosuhteissa. Näytteet kiillotetaan SiC hiomapaperilla jopa luokka 1200

, jota seuraa timantti liittää jopa kolloidisen piidioksidin (0,5 um) käyttäen Struers (Ballerup, Tanska) automaattinen kiillotus koneella. Kaikkinäytteet pestiin sitten etanolilla ultraäänihaudassa 10 minuutin ajan. Etsimmenäytteitä, joissa oli 20% fosforihappo80% vesiliuosta havaitun sulan altaan rajojen tarkkailemiseksi. Mikrostruktoinnin havainto suoritettiin optisella mikroskoopilla (Om, Olympus Corp. Tokio, Japani), skannauselektronimikroskoopilla (SEM, Hitachi, Ltd., Tokio, Japani), Energy-DisPersive Spectroscopy (EDS) (S/3700N-tyyppi EDS) valmistamien laitteiden Horiba Seisakusho Co., Ltd., Kioto, Japani), ja kentän päästöjen elektronimikroskoopilla (FE#SEM) (MMM+7100, JEOL, Tokio, Japani) kiinnitettynä EDS (EDAXAMETEX 9424). Kuva J Software (64-bit Java 1.8.0_172) käytettiin crack-fraktiota ja huokoisuuden mittauksia.----







 -

--n--3.1.-

Microstructure Observation

 3.1.1.

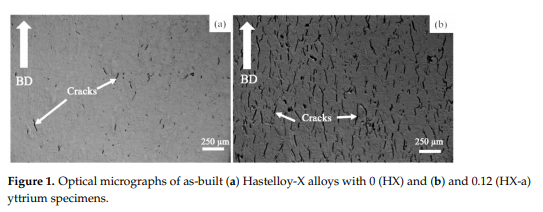

GoogleBuilt Näytteet--Figure 1 esittää HX ja HXa Näytteen optiset mikrorakenteet AS

built kunnossa. Kaikki valmistettiin käyttäen samoja käsittelyparametreja. HX MA-näytenäytti enemmän halkeamia kuin HX (kuvio 1A), koska HX MA-näyte sisälsi ylimääräistä yttriumia (Y) seoselementtejä, joita HX-näyte puuttui. Merkittävä kohta on, että kaikki halkeamat olivat yhdensuuntaisia ​​rakennussuunnassa (BD) (kuvio 1B). Halkeaman jakeet HX ja HX

a yksilöt ovat 1% ja 5%, vastaavasti.

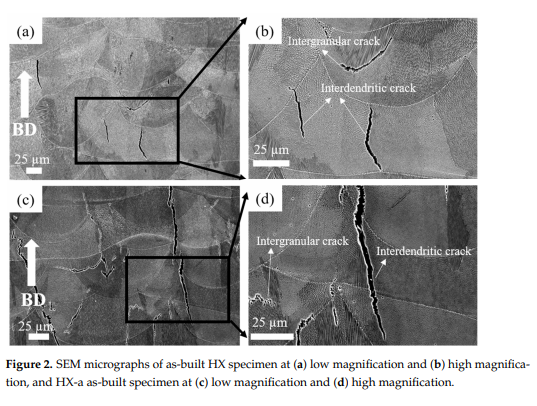

--Figure 2 esittää SEM- Kuten

built-näyte. Alemmilla suurennos, kaikki yksilöt osoittivat sulaan rajoja ja jähmettymisen rakenteita, kuten raerajojen ja dendriittien (kuvio 2a, b ja HX ja kuviossa 2c, d HX

a). Kuvio 2B esittää halkeamia suuremmalla suurennoksella HX-näyteessä. Molemmissanäytteissä halkeamat muodostuivat viljan rajasta ja ilmestyivät keskialueilla.

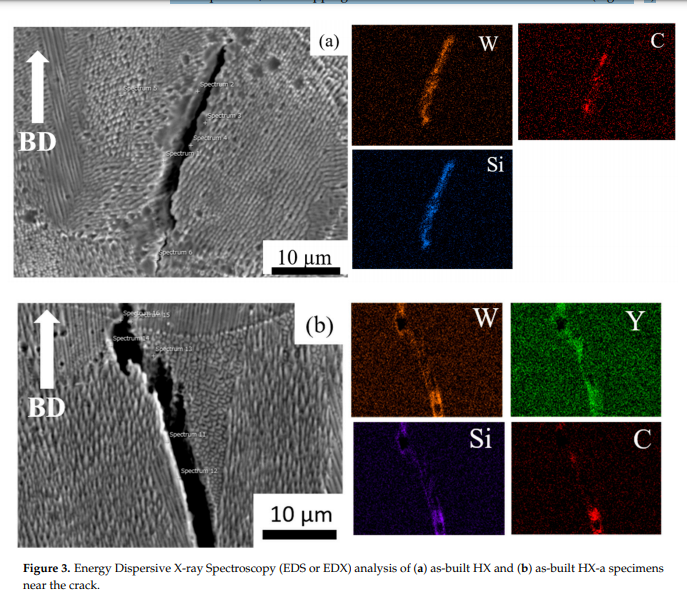

---Yritämme suoritettiin EDS kartoitus skannaa halkeamia HX ja HX-a yksilöitä. EDS-analyysi paljasti SIC-karbidit ja W6C-muodostuminen HX-näyteessä (kuvio 3A). HXa yksilö, EDS kartoitus halkeaman osoitti muodostumista YC (kuvio 3b).

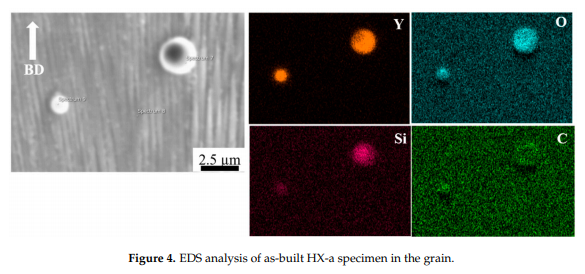

Figure 4 esittää EDS kartoitus HX

a kuin

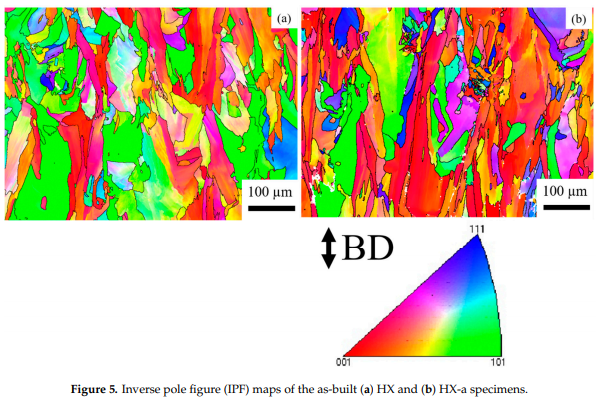

built yksilö, joka osoittaa, että on olemassa pieni Y oksidi (yttriumoksidilla) ja Si-oksidi (piidioksidi) hiukkasia jyvän sisään. Electron takaisinsironnan diffraktio (EBSD) kristallografinen suuntautuminen kartat sekä yksilöiden että kunbuilt tila (kuvio 5) paljasti kuitumaisten rakeiden suunnattu lähes yhdensuuntaisesti rakennuksen suuntaan. HX-näyteessä jotkut jyvät suuntautuvat suuntaan ja jotkut ovat suunnassa (kuvio 5a). Toisaalta, jyvät HX

anäyte ovat hieman pienempiä ja enimmäkseen suunnattu suuntaan (kuvio 5b) \\n \\n. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
