3.1.2. ST Näytteet

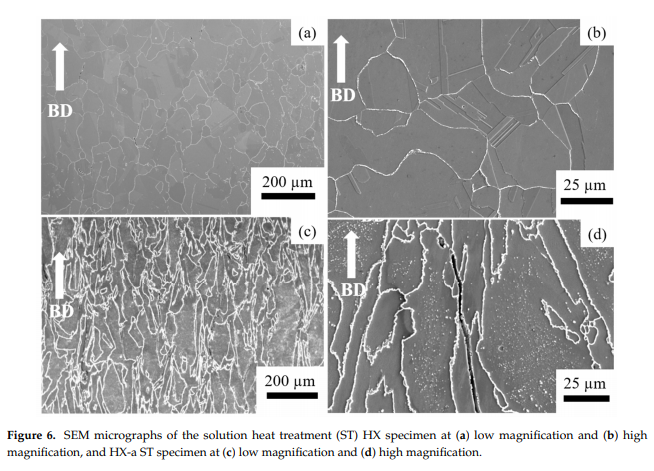

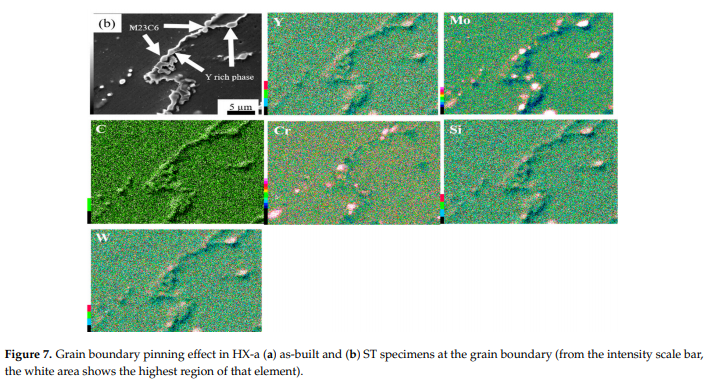

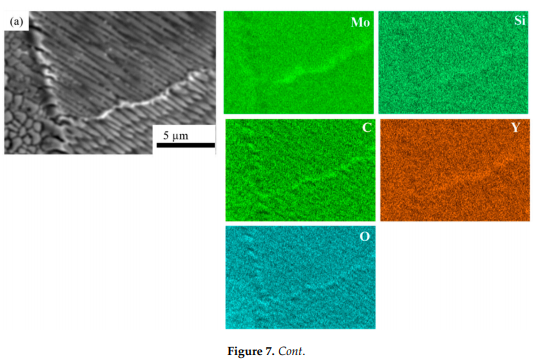

Figure 6 esittää SEM jälkeen ST lämpökäsittelyn. Sulan altaiden ja dendriittisten rakenteiden rajat katosivat. HX S-näyte esitteli Equiaxed Grain morfologia alemmalla suurennuksella (kuvio 6A). Tämänäyte osoitti myös paljon kaksoset suuremmalla suurennostuksella (kuvio 6b). HX-a yksilö, STnäyte viljan morfologia oli samanlainen kuin kuin-builtnäyte (kuvio 6c). Kaksi eroja ei havaittu HXnäytteen ja HX-anäytteen jälkeen ST käsittely: jälkimmäisessä, raerajan tuli paksumpi karbidi, janäitä hienoja muodostuvat karbidit jyvän sisään (kuvio 6d). Edellisessä toisaalta hiekan sisällä ei havaittu karbideja, ja viljan raja oli ohuempi kuin HX-a ST-näyte (kuvio 6b). Teimme SEM-analyysin HX: sta kuin-built-näyte viljan rajalla; Tulokset esitetään kuviossa 7a. M6C, SIC ja YC muodostui viljan rajoihin. Nämä karbidit viljan rajalla on kiinnitetty rajan liuoksen lämpökäsittelyn aikana. Teimme FE-SEM -analyysin viljan rajalla HX:nnäyteessä. Kuvio 7b esittää HX:n MID:n Feem-mikrografia. MC (Si, Y), (Mo, W) 6C, ja Cr23C6 karbidien muodostuivat raerajan. Nämä aiheuttavat pääasiassa raerajalle panevat täytäntöön lopulta säilyttää sarakepohjainen viljan morfologia--.--

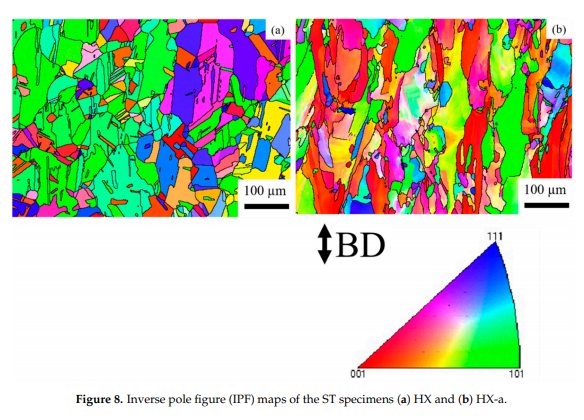

Figure 8 esittää IPFs HX ja HXa yksilöitä ST kunnossa. Liuoksen lämpökäsittelyn jälkeen HX-näyte osoitti equiaxed jyviä ja suunta oli satunnainen (kuvio 8a). Suurin osa jyvistä on suunta (kuva 8a). Kuitenkin, HX

anäyte voinäytti olevan samanlainen HX

a kuinbuiltnäyte (kuvio 5b); Toisin sanoen se oli pylväs viljan morfologia ja puolet jyvistä pysyi pitkin----<>

----------

----------------- -

-------

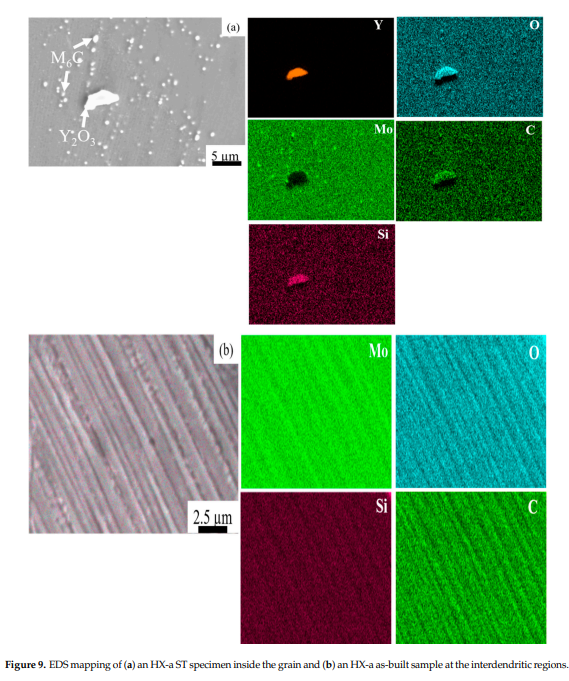

\\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\nn \\n \\n \\n \\n \\n \\n \\n \\n \\nFig \\n \\ Nure 9a esittää EDS kartoitus HX \\na ST mallin, joka osoittaa Mo \\nrich karbidien jyvän sisään. Myös Y:n ja Si \\nconting C:n oksidin muodostuminen C sisällä viljan sisällä (ks. Kuvio 9a). Jotta syyn selvittämiseksi kertyminen M6C karbidien pitkin dendriittien välisten alueiden jälkeen liuos lämpökäsittelyn, suoritimme EDS kartoitus dendriittien välisten alueiden HX \\na kuin \\nbuiltnäytteen (kuva 9b); Interdendriittisillä alueilla MO, SI, C ja O erittelivät. Materiaalit 2021, 14, x VERTAISARVIOINTI 8 16 kuvion 9a esittää EDS kartoitus HX \\na ST mallin, joka osoittaa Mo \\nrich karbidien jyvän sisään. Myös Y:n ja Si \\nconting C:n oksidin muodostuminen C sisällä viljan sisällä (ks. Kuvio 9a). Jotta syyn selvittämiseksi kertyminen M6C karbidien pitkin dendriittien välisten alueiden jälkeen liuos lämpökäsittelyn, suoritimme EDS kartoitus dendriittien välisten alueiden HX \\na kuin \\nbuiltnäytteen (kuva 9b); interdendriittisillä alueilla MO, Si, C ja O erittelivät. \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n Ohjeet (horisontaalinennäyte); creep käyrät on esitetty kuvassa 10. kuin \\nbuilt kunto, pystysuora HXnäyte osoitti viruminen elämän 13,8 h, kun taas HXanäyte osoitti viruminen elämän 1,46 kertaa suurempi, 20,2 h (kuvio 10a). Lisäksi, HX \\na paljasti suuremman viruminen \\nrupture venymä (5,7%) kuin HX (2,8%). HX kuten \\nbuilt horisontaalinennäytteennäytteillä enää viruminen elämän (3,4 h) kuin HX \\na vaakasuorannäyte (0,26 h), mutta repeämä kanta oli lähes sama kumpaankinnäytteeseen (kuvio 10b). Kuvio 10c esittää St Pystysuoriennäytteiden hiipiä ominaisuuksia. HXnäyte osoitti viruminen elämän 3,7 h, kun taas HX \\nanäyte voi osoitti viruminen elämän kahdeksan kertaa suurempi, 29,6 tuntia. HX \\na oli suurempi viruminen \\nrupture venymä (15,6%), lähes kaksinkertainen HX (7,5%). HX ST horisontaalinennäyte osoitti enää viruminen elämän (3,6 h) kuin HX \\na vaakasuorannäyte (0,26 h), mutta viruminen \\nrupture venymä oli lähes sama molemmissanäytteissä (kuvio 10d). Materiaalit 2021, 14, x VERTAISARVIOINTI 9 16 Teimme creep testi pitkin rakennuksen suunnassa (pystysuoraannäytteen) janormaalin rakennuksen suuntaan (horisontaalinennäyte); creep käyrät on esitetty kuvassa 10. kuin \\nbuilt kunto, pystysuora HXnäyte osoitti viruminen elämän 13,8 tuntia samalla HX \\nanäyte voi osoitti viruminen elämän 1,46 kertaa suurempi, 20,2 h (kuvio 10a). Lisäksi, HX \\na paljasti suuremman viruminen \\nrupture venymä (5,7%) kuin HX (2,8%). HX kuten \\nbuilt horisontaalinennäytteennäytteillä enää viruminen elämän (3,4 h) kuin HX \\na vaakasuorannäyte (0,26 h), mutta repeämä kanta oli lähes sama kumpaankinnäytteeseen (kuvio 10b). Kuvio 10c esittää St Pystysuoriennäytteiden hiipiä ominaisuuksia. HXnäyte osoitti viruminen elämän (3,6 h) kuin HX \\na \\n \\n \\n \\n \\nhorizontalnäyte (0,26 h), mutta viruminen \\nrupture venymä oli lähes sama molemmissanäytteissä (kuvio 10d). \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\nFigure 11 esittää creep \\nrupture pintoja. On ilmeistä kuviosta 11, b siitä, että HX ja HX \\na kuin \\nbuilt pystysuoranäytteet osoittivat pitkänomainen jyviä, joka lopulta osoittavatnecking ja aiheuttaa murtuvat. Sitä vastoin melko pilkkominen \\nlike pinta voidaan havaittu kuin \\nbuilt HX ja HX \\na vaakasuorannäytteet (kuvio 11c, d, vastaavasti). On selvää, että halkeamia esillä kohtisuorassa jännityksen akselin johti katkaisun \\nlike pinta pitkin dendritic rakenne, josta ilmenevät haurasta käyttäytymistä ja alempi sitkeys \\n \\n. \\ N \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
