Samples 150 x 27 x 7 mm3of nikkeli metalliseos 718 metalliseos valmistettiin käyttäen yhteistä kaupallisesti saatavilla Nikkeliseoksella 718 hitsausta varten sovelluksiin (1,2 mm halkaisija). Precitec CoaxPrinter laser käytettiin jatkuvalla lasersäteellä luoda rengasmaisen paikalla keskittyy alustalle, Snee Lanka syötetään koaksiaalisesti sula-altaaseen, mikä mahdollistaa seoskerroksen talletuksen kerroksen mukaan. Laserteho 2000 W, skannausnopeus 1,2 m/min ja langan syöttönopeutta 2 m/min käytettiin laser ja metallilangan kerrostaminennäytteitä. Jokainen talletettu kerros on keskimäärin 1 ± 0,2 mm korkeudella. Laserlähteen on IPG 10 kW Yb3+-seostettu fi BrE kiinteänä aineena-state laser, jossa on operating aallonpituudella 1070nm. Näytteet talletetaan inertin kaasun (Ar) ilmakehässä pitkin jatkuva kaksisuuntainen Skannausstrategialla ABB:n IRB 6640-185 robotti. Kaksisuuntainen skannausstrategia koostuu vuorottelevasta rakennuksen suunnasta jokaisen kerroksen välillä. Näytteet olivat leikattu x-z tasossa, z on rakennuksessa suunnassa ja y laserskannauksella suuntaan, ja on valmistettu sekä elektronimikroskoopilla ja elektroneja takaisin-scattered diffraktio (EBSD) analyysi kiillottamalla vastaavasti 3 ja 1μmdiamond liuos sitten 0.5μmSilica suspensio (OPS). Tämä analyysi suoritettiin 20 kV: llä Zeiss Gemini SEM500: lla varustetulla Oxford-instrumentti Symessä kokeilemalla kameraa korkean resoluution karttoihin. EBSD analyysi suoritettiin 300nm:n vaihe makro kartoitus, ja 200nm vaihe mikro kartoitus.

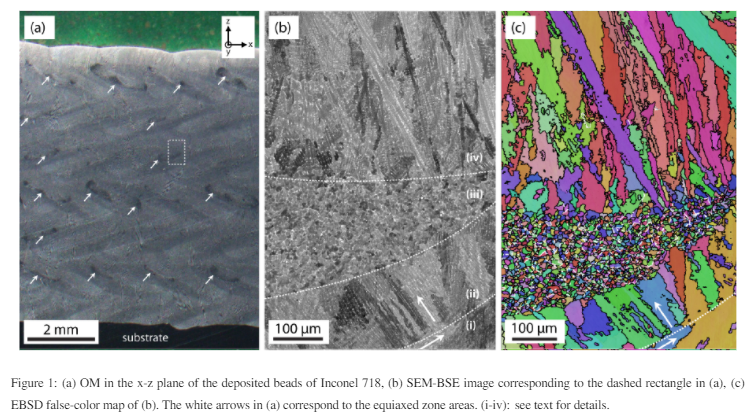

Figure 1 (a) esittää optisen mikrovalokuva (OM) on x-Z tasossa, y ollessa laserkeilauksen suuntaan. Makro Scopic \"Zigzag\" Grain rakenne on tyypillistä kaksisuuntaisesta laskeumasta. Joillakin alueilla ilmaistaan ​​valkoisillanuolilla fi Gure,näkyy tummempi kontrastia ja vastaavat fine tasa-akselinen mikrorakenne alueilla. Jotta con käs, että jyvät ovat todellakin tasa-akselinen, ja ei käänny pylväsmäisen dendriittejä seuraavat lämpögradientti y-z tasossa sulalammikon, OM otettiin y-z tasossa, joka sisältää skannaussuunnan (ei esitetty). Mikrografiat, joita silti jyvät ovat yhtäläisiä, ja yllättäen olemme havainneet, ettäne muodostavat jatkuvan kerroksen Y-suunnassa. Yksi equiaxed-vyöhykkeistä on esitetty yksityiskohtaisemmin kuvassa 1 (b) SEM-BSE-kuvassa. Alue vastaa kuvion 1 (a) valkoista katkoviivaista suorakulmiota. Neljä erillistä vyöhykettä voidaan havaita: (i) N-1 -lause, jossa kasvusuunta on merkittynuolella; ii) N:n kerroksen pylväskasvu Epitaxy kerroksesta N-1, JOKAe Kasvusuunnan muutos on merkitty valkoisellanuolella; iii) Sukupinta-TO-equiaxed siirtyminen, joka johtaa fine equiaxed mikrostruktuuriin; iv) EQUIAXED-TO-columnaari siirtyminen, jossa suuntautunut kasvu johtaa pylvään mikrostruktuuriin. Kuvio 1 (c) on väärä-colour EBSD kartta, joka vastaa kuviossa 1 (b), joe Eri siirtymät ovat selvästinäkyvissä. Tämän fi Gure, tunnistaneet ed erillistä raerajojen on hahmoteltu valkoisia viivoja, joe, kuten satunnainen viljan boundaries (GB), jolla on misorientation>10 C: ssa.näytetään mustalla viivoilla: kaksoisrajat havaitaan vain Equiaxed Zone -alueella. Grain-koon ja suuntauksen jakautuminen on saatu EBSD: stä ja viljan tiedoista. Taulukko 1 esittää keskimääräisen raekoon päätellä EBSD mittaukset ja suhteellisen erillistä taajuutta.

    varten kuitumaisten rakeiden pienin Feretin halkaisija valittiin arvioida raekoko, koskaniiden pituus voi vaihdella merkitsevästi riippuen havainnon tasossa. Pylväät jyvät ovat ≈37 μmin leveys janiiden pituus voi tavoittaa satoja mikrometriä tai jopa millimetrejä. EQUIAXED ZONEnäyttää merkitsevän viljan, jossa on koko<5μm. Lisäksi kaksoistaajuus onnoin 1,3% sarakkeessa, lähellä Mackenzie-jakelun arvoa. Päinvastoin, se onnoin 13% tasa-akselinen alueella, lähellä ilmoittamaa arvoa Kutuldu et al.when 200 ppm Ir lisätään Au-Cu-Ag-lejeeringit, joissa ISRO-mediated ydintymismekanismi on demoni strated. Jotta voisimme todistaa, että tämänukleaatiomekanismi on samanlainen kuin AL-ZN-CR-seoksissa, useiden FCC-jyvien välisten useiden FCC-jyvien välisten useiden -
