1.parameters

Product malli

WLT-104R-AP20

Basic parametrit

●CPUCortex A8 Architecture,Frequency 1,0 GHz

● Memory512MB DDR3

● Flash256MB NandFlash

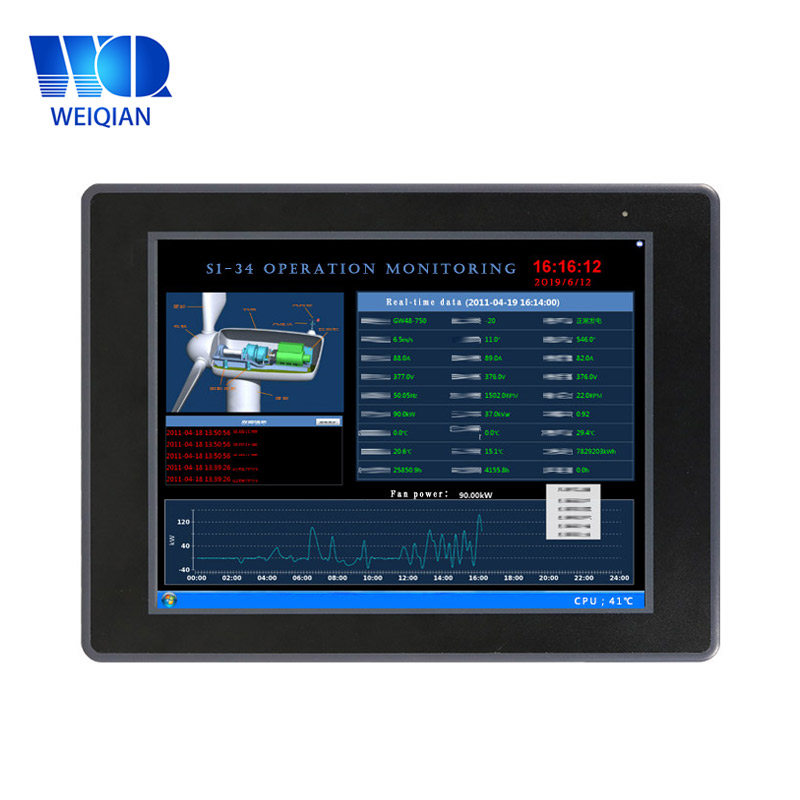

 Displaynäytön

● Koko10.4 tuuman

● Resolution800 × 600

● Wide-temperature Kirjoita 64K värejä tai 260K värit

● LED backlightlifetime>25000 hours

Touchnäytön

4-wire vastus kosketusnäyttö(driver sisällä)

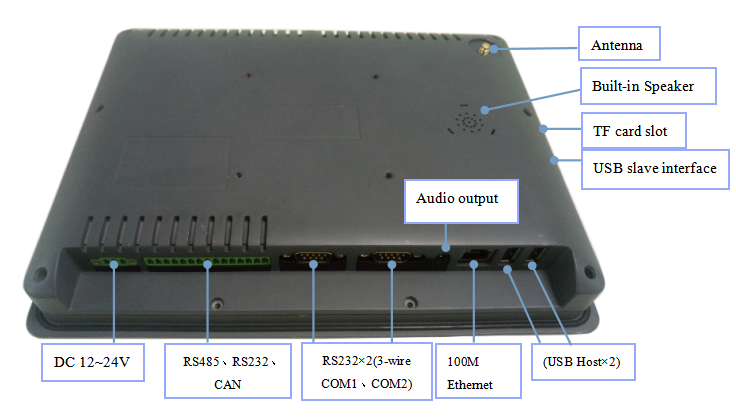

Hardware käyttöliittymä

● 5 channel 3-wire RS-232 sarjaportti(COM1COM2COM3COM4COM5)2 kanavan(COM1,COM2)ismultiplexing as RS-485Bus, 1channel(CO M 5) eimultiplexing as CAN.

● 1 kanavan VoiBus.(optional)

● 1 kanavainen USB Device interfacesupport ActiveSync liittää PC vaihtaa tietoja ja debug sovellus.

● 2 channel USB Host liitännänsupport tavallista USB device kuten hiiri keyboard u levyetc.

● 1 kanavan 100M Ethernet-liitäntä.

● 1 kanava SD/MMC korttipaikka,supportTF card.

● 1 kanava 3,5 audio lähtörajapinnan.

● 1 kanavan rakennettu-in kaiutin interface. (optional)

● 1 kanavan WiFiAntenna interface.(optional)

● 1 kanavan DC 12V~24V,industrial power liuos,higher luotettavuutta.

● 1 kanavan rakennettu-in WIF En.(optional)

Attention

Kun sarjaportti on kytketty, - GND lanka kahden laitteen on kytkettävä välttää polttamista sarja siru ja vaikuttavat viestinnän.

OS

Windows CE 6.0 R3

Defend astetta

IP65 (front panel)

Working Ympäristö

● powerDC 12V~24V 700mA

● working Lämpötila:-10~60 ° C:

● Storage Lämpötila:-20~80 ° C:

● Working kosteus:10~90% RH

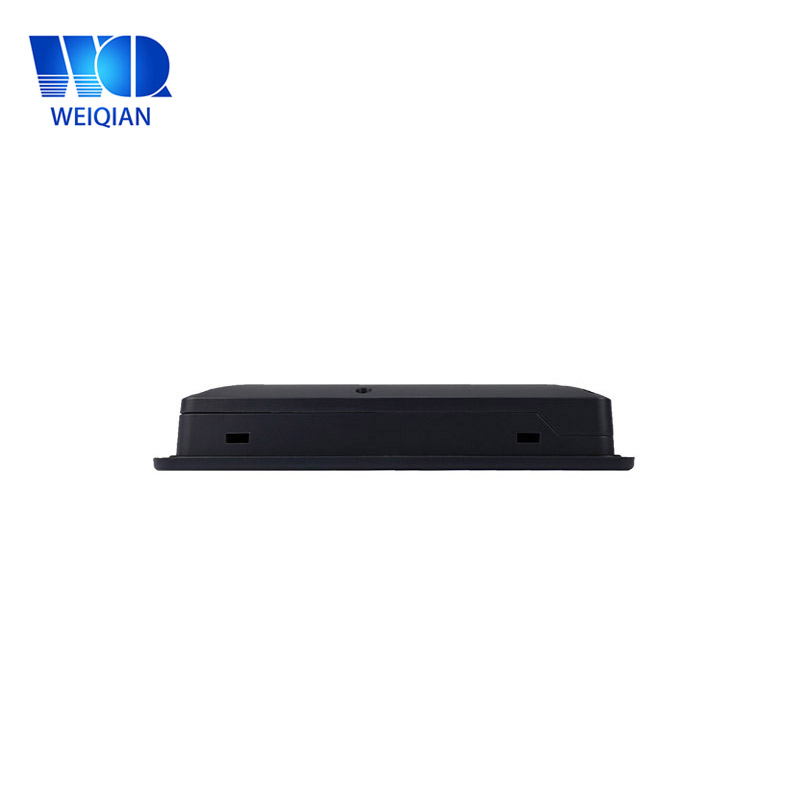

Koko

● Structureplastic

● Panel koko:280.90 x 212,30 x 41,5(MM:)

● Trepanning koko268.60 × 200,10(MM)

Application alueella

● industrial ohjausdetection laiteinstruments ja metrins ecurity seuranta,medical laitteet ja välineet, intelligent päätelaitteiden embedded korkea-end sovellus.

● Support CAN-väylän verkon käyttöönotto.

Software support

● Flash valtaa-down suojaustoiminnon.

● IDE: Visual Studio 2005/2008.net(.net 2,0 Compact),EVC++,Labview development.

● Easy muuttaa käyttäjän-defined aloitusnäyttö.

● Supportnäytön kierto (degree: 0/90/180/270)

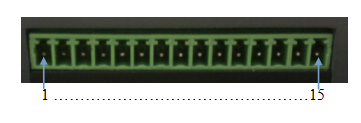

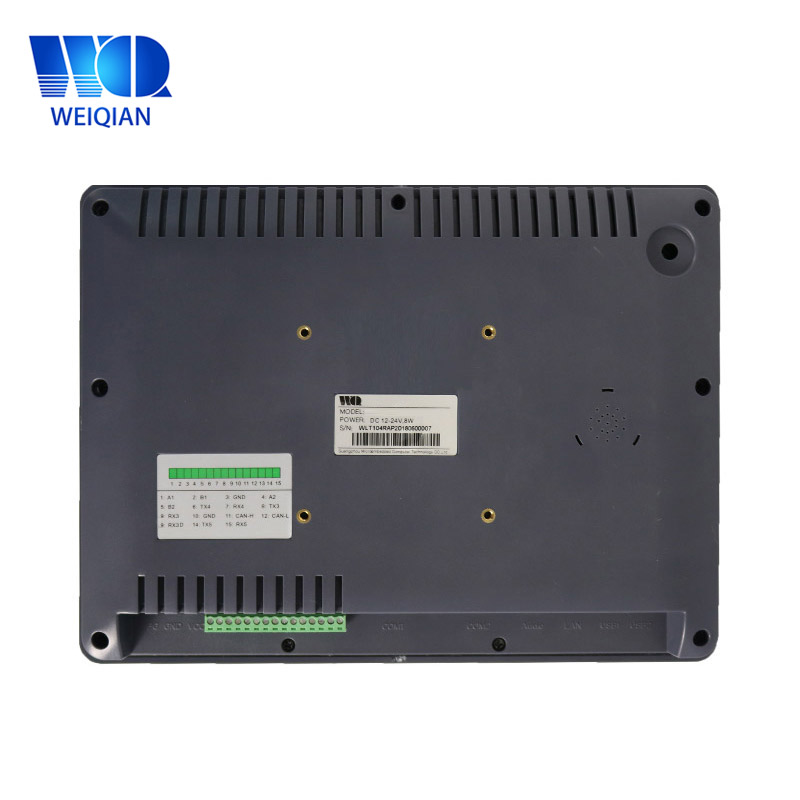

2.  Interface määritelmä

1. COM1-485A

2. COM1-485B

3 .. GND

4. COM2-485A

5. COM2-485B

6. COM4-TX of RS-232

7. COM4-RX of RS-232

8. COM3-TX RS-232

9. COM3-RX RS-232

10. GND

11. CANH

12. CANL

13.  GND

14. COM5-TX of RS-232

15.  COM5-RX of RS-232

2.1 RS-232 interface

4 kanavien,support korkein-level baudrate kentän asetukseksi 115200 bps. Vastaava käyttöliittymä in Linux system IS COM1-~COM5. Erityisesti COM1 ja COM2 on 2 ulostulo tyyppiä RS-232 ja RS-485,  COM5 on 2 lähtö tyyppiä RS-232 ja CAN.

2.2 RS-485 interface

- vastaavaan porttiin inWinCE system on COM1/COM2 ,joka on sama UART porttiCOM1/COM2 RS-232 liitäntä.  Also, a120 ohm(m-) terminal vastusinside.

2.3 Voi Linja interface

- funktio Can-Bus liitäntä on valinnainen.Also, a120 ohmin(m-) terminal vastusbetween CAN+ja CAN-.

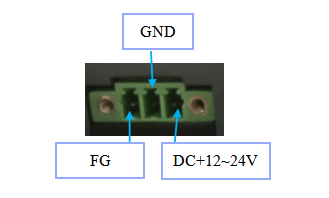

2.4 power käyttöliittymä

Google kuvassa:

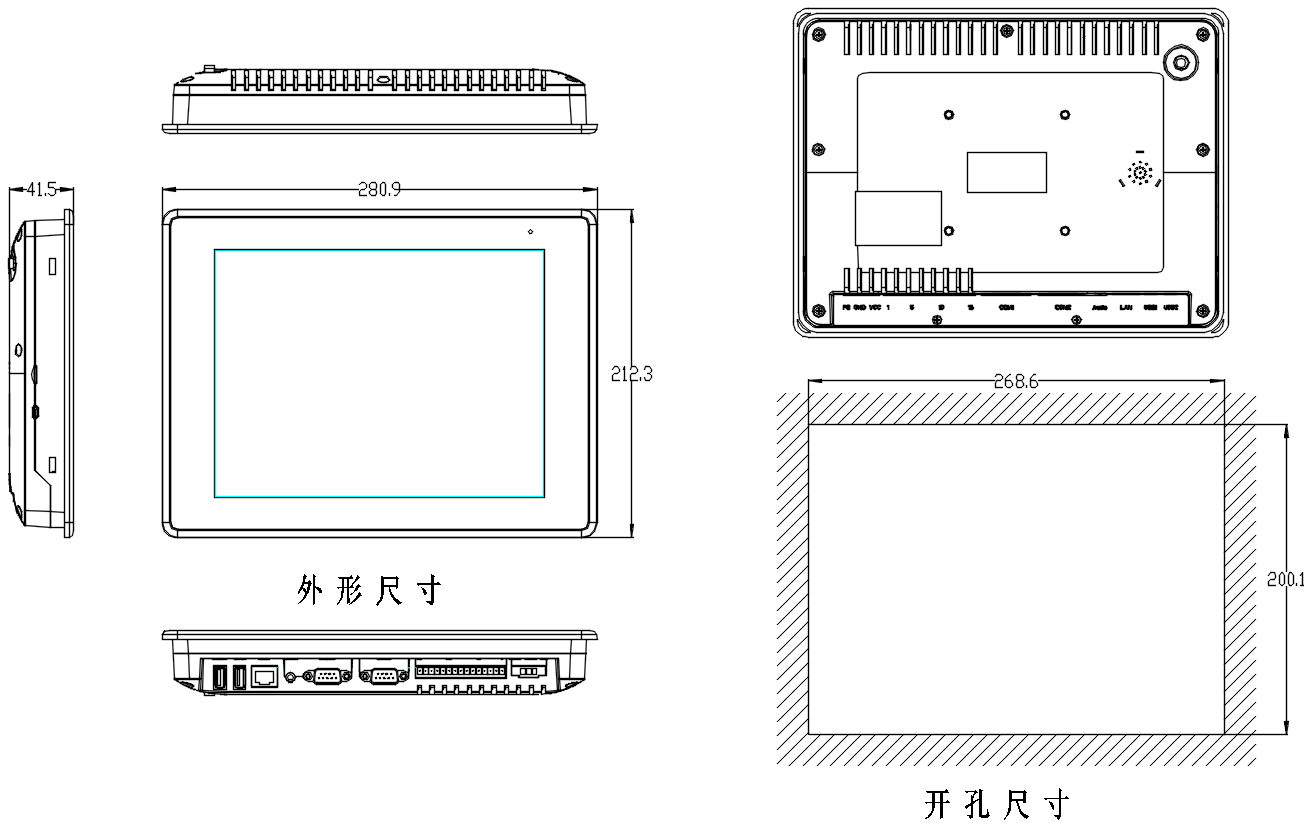

3. Exterior koko

Exterior koko280.90 × 212,30 x41.5(MM:)     Trepanning koko:268.60 × 200,10(MM:)
