1. parameters

  Tuotemalliteknologia

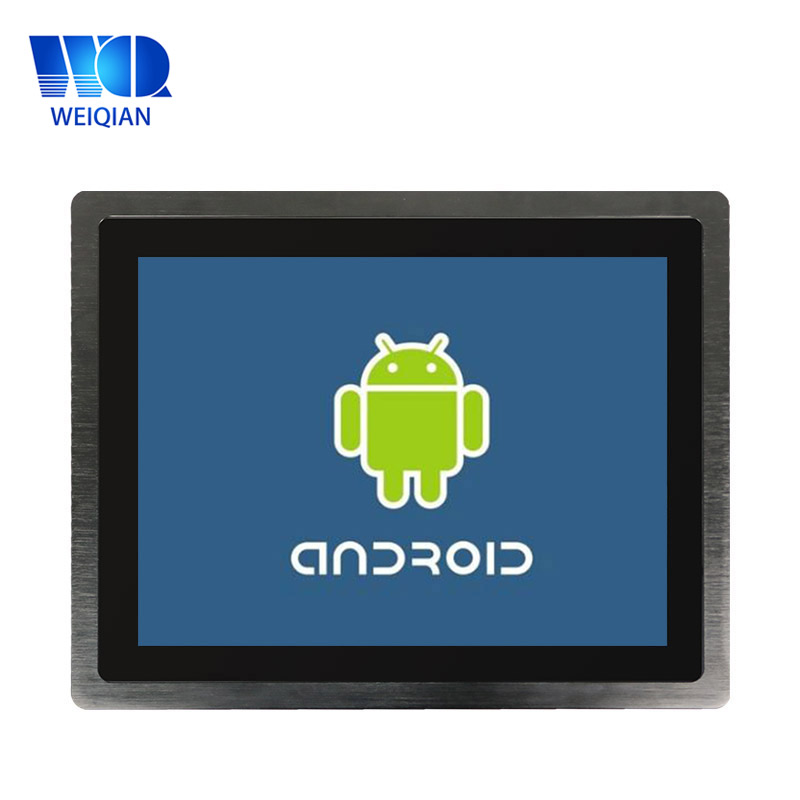

  WAR-150C ( R)-SM10

  Basic parametrit

   ● CPU Quad-core Cortex®-A9 ; Frequency 1.4GHz

   ● Memory  1GB DDR3

   ● Flash  8GB

 Displaynäytön

  ● Koko  15 tuuman

  ● Resolution 1024 768

  ● Wide-temperature kirjoittamalla   16000k värejä tai 24 väriä

  ● LED backlight elinikä>25000 tuntia

  Touchnäytön

  Capacitance/Resistance kosketusnäyttö

  Hardware käyttöliittymä

  ● 2 kanava DB9 käyttöliittymä  COM1, COM2.

  ● 2 kanava 3-wire RS-232 serial portti  COM3, COM4.

  ● 2 kanava RS-485 interface  COM1, COM2, multiplex kuten RS-232 (COM1, COM2 ).

  ● 1 kanava CAN-väylän.optional

  ● 4 kanavan IO-portti (DO1&DI1, DO2&DI2, DO3&DI3, DO4&DI4), multiplex kuten RS-232 (COM3, COM4) RS-485 (COM1, COM2)   Voi.

  ● 1 kanava USB Device Port, tukea ADB connect PC vaihtaa tietoja ja debug sovellus.

  ● 2 channel USB Host portti, tukea tavallista USB device kuten hiiri,näppäimistö, U-levy, jne.

  ● 1 kanava 100M Ethernet-liitäntä.

  ● 1 kanava SD/MMC rako, tuki SD/MMC kortti.

  ● 1 kanavan ulkoinen kaiutin liitäntä (4Ω3w).

  ● 1 channe ● external antenni. (Valinnainen)

  ● 2 kanava DC12V~24V industria ● power liuos korkeampi luotettavuus.

  ● Built-in WiFi, Bluetooth-moduuli. (valinnainen)

Attention

Kun sarjaportti on kytketty, GND lanka kahden laitteen on kytkettävä välttää polttamista sarja siru ja vaikuttavat viestinnän.

OS: Android 4.4.2/Android 5,1

Defend astetta  IP65 (edessä panel)

Working Ympäristö

  ● power  12V-24V DC (3A)

  ● working Lämpötila -10~60 ℃

  ● storage lämpötila: -20~80 ℃

  ● working kosteus  Lähettäjä 10-90% RH

Koko

  ● shell rakenne  Metal

  ● Panel koko  378.5x302.5  MM

  ● Trepanning koko  360x 284 MM

Application alueella

  ● industrial ohjaus detektori välineiden ja m turvallisuuden seuranta lääketieteelliset laitteet ja välineet, älykkäiden päätelaitteiden embedded korkea-end sovellus.

  ● Support CAN-väylän verkkoon käyttöönottoa.

Software support

  ● Support Eclipse  Android Studio  QT Creator Visual Studio 2015/2017 development  support JAVA/C/C++/C# , jne.

  ● Easy muuttaa käyttäjän-defined aloitusnäyttö.

2. Interface määrittely

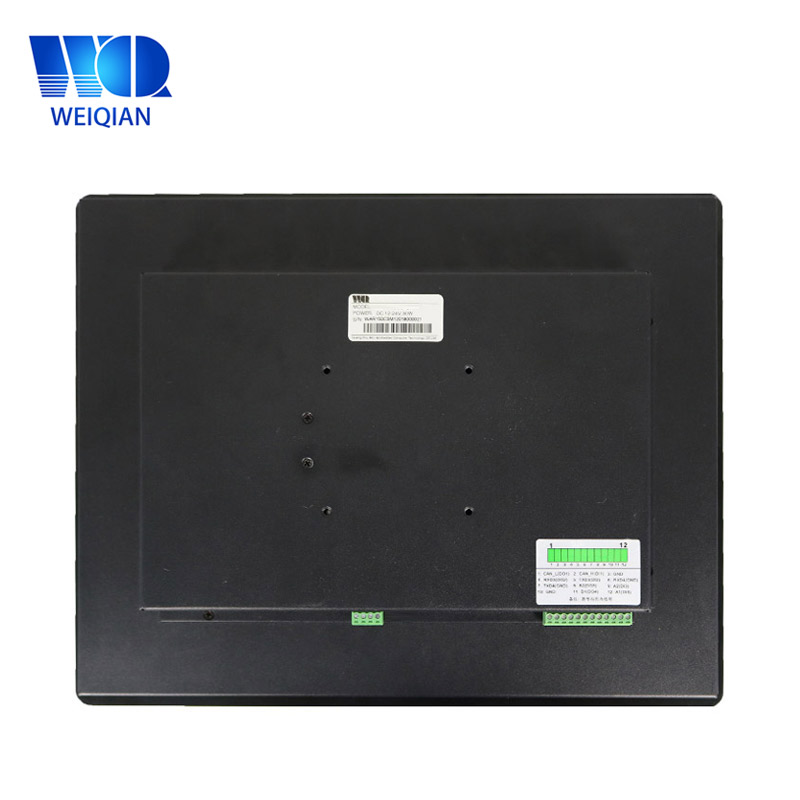

1. COM1-RS-485A             2. COM1--RS-485B              3. GND

2. 4. COM2-RS-485A           5. COM2-RS-485B              6. COM4-RS-232-TX

 7. COM4- RS-232-RX           8. COM3-RS-232-TX             9. COM3-RS-232-RX

 10. GND                     11. CANH                      12. CANL

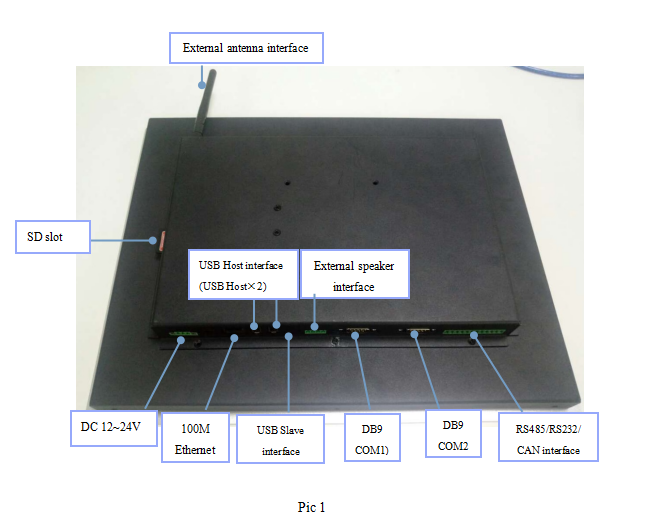

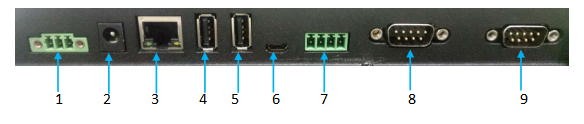

1. 3P  12-24V  Terminal teho tuloliitännän  2.  12-24V power sovittimen tuloliitännän

3.  100M Ethernet                 4.  USB isäntäliitäntä   USB isäntä

5.  USB isäntäliitäntä   USB isäntä            6.  USB orjaliitäntä   USB laite

7.  External kaiutinliittymä                8.   RS-232 COM1 käyttöliittymä   isolated

9.  RS-232 COM2 interface   isolated

2.1 RS-232 interface

4 channe ● serial portti tukea korkeimmalla-level baudrate kentän asetukseksi 115200 bps. Vastaava rajapinta in Android system sanoen COM1~COM4.

2.2 RS-485 interface

- vastaavaan porttiin in Android-järjestelmä on COM1 COM2, ja COM1/COM2, multiplexing kuten RS-232 interface (COM1/COM2 ).

2.3 Voi Linja interface

- funktio Can-bus käyttöliittymä on optiona ● . Myös, ilman terminaali vastus sisällä, pls määrittää kerran tarpeessa.

2.4 power käyttöliittymä

2.5 External Puhuja käyttöliittymä

1.  Right kanavan OUTL-               2.  Right kanavan OUTL+

3.  Left kanavan OUTR-                4.  Left kanavan OUTR+

3. Exterior koko

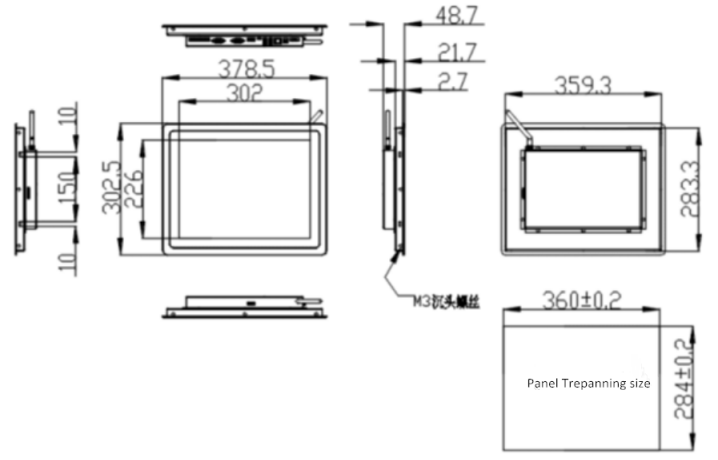

Exterior koko  378.5x302.5x48.7 mm:n     kallonporaus koko  360x 284  MM:
