1.parameters

Product mallin

WLT-043R-AP20

Basic parameters

● CPU: Cortex®-A8 arkkitehtuuri   Frequency 1,0 GHz

● Memory: 512 DDR3

● Flash  256MB NandFlash

Displaynäytön

● Koko4.3 tuuman

● Resolution  480 × 272

● Wide-temperature Kirjoita, 64K väriä tai 260K värit

● LED taustavalolifetime>25000 tuntia

Touchnäytön

4-wire vastus kosketusnäyttö  driver sisällä

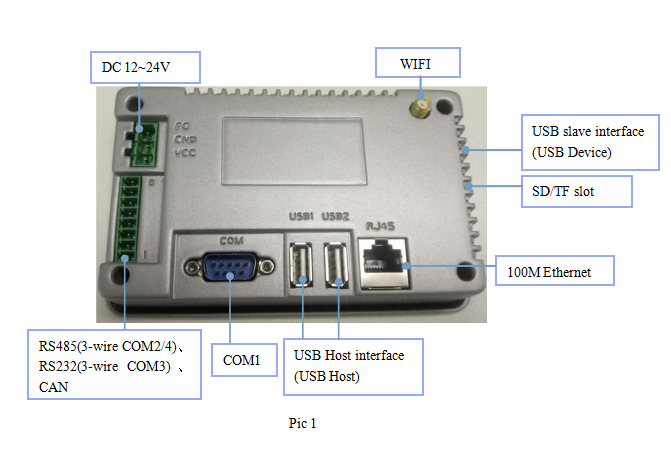

Hardware käyttöliittymä

● 1 kanava RS-232-DB9 interface  COM1

● 1channel 3-wire RS-232 serial portti  COM3

● 2 kanava RS-485 interface  COM2  COM4  , COM2 on multipleksointi  Voi .

● 1 channe ● Voi linja.  optional    driver sisällä

● 1 kanavainen USB device liitäntä  support ActiveSync liittää PC vaihtaa tietoja ja debug sovellus.

● 2 kanava USB Host liitännän  support tavallista USB device kuten hiiri,näppäimistö, U-levy, jne.

● 1 kanava 100M Ethernet-liitäntä.

● 1 kanava SD/MMC korttipaikka, support TF-kortti.

● 1 kanavan langaton moduuli.  optional

● 1 kanavoida DC12V~24V power Syöttörajapinta.

Attention

Kun sarjaportti on connected, GND lanka kahden laitteen on kytkettävä välttää polttamista sarja siru ja vaikuttavat viestinnän.

OS

Windows CE 6.0 R3

Defend asteen

IP65 (etupaneeli)

Working Ympäristö

● power  DC 12V~24V

● working lämpötila  -10~60 ℃

● storage lämpötila  -20~80 ℃

● working kosteus   Lähettäjä 10 to90% RH

Koko

● shell rakenne  plastic

● panel koko  139.6 × 86,6   MM

● trepanning koko  131.2 × 79,2   MM

Application alueella

● industrial ohjaus  detection laite  instruments ja metriä  security seuranta  medical laitteet ja välineet, älykkäiden päätelaitteiden embedded korkea-end sovellus.

● Support CAN-väylän verkon käyttöönotto.

Software support

● Flash teho-down suoja toimintoa.

● IDE: Visual Studio 2005/2008.net (.NET 2.0 Compact)EVC++Labview development.

● Easy vaihtaa käyttäjän-defined aloitusnäyttö.

● Supportnäytön kierto (aste: 0/90/180/270)

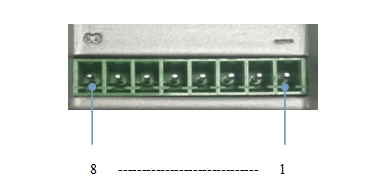

2. Rajapintamääritys

1 COM2-485A   CANH           2 COM2-485B   CANL

3 GND                      4 COM3-TX of RS-232

5 COM3-RX of RS-232          6 GND

7 COM4-485A                8 COM4-485B

2.1 RS-232 liitäntä

2 kanavien  support korkein-level baudrate kentän asetukseksi 115200 bps. Vastaavaan porttiin Win CE järjestelmä on COM1   COM3.

2.2 RS-485 liitäntä

- vastaavaan porttiin Win CE järjestelmään on COM1  COM2. Ja COM2 on multipleksointi CAN-liitännän.

2.3 CAN liitännän

- funktio Can-bus käyttöliittymä on vapaaehtoista. Myös, ilman terminaali vastus sisällä, pls määrittää kerran tarpeessa.

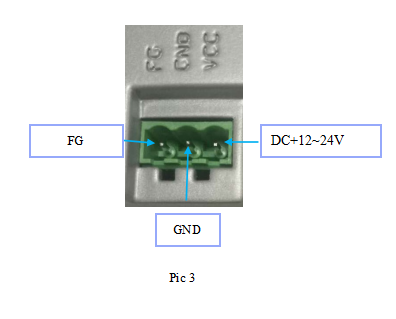

2.4 power käyttöliittymä

Google kuvassa:

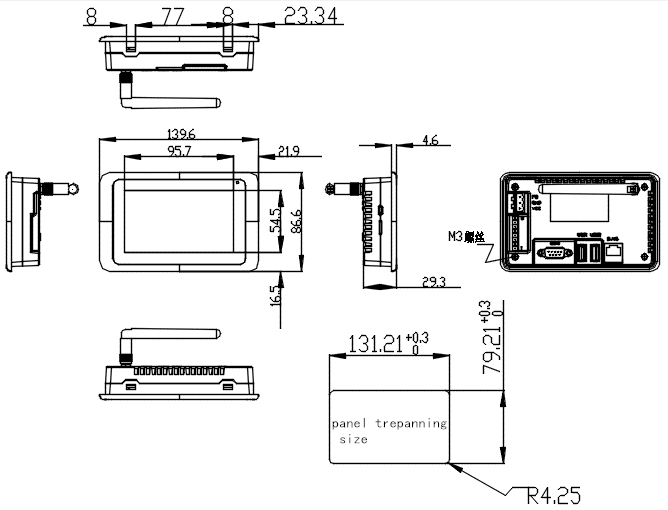

3. Exterior koko

Exterior koko  139.6 x 86,6 x 29,3  MM:       Trepanning koko  131.2 x 79,2  MM:
