1. parameters

Product mallin

WLT-070R-äpi1

Basic parameters

●CPUCortex-A8 arkkitehtuuri,Frequency 1,0 GHz

● Memory:512MB DDR3

● Flash256MB NandFlash

● Wide-temperature Kirjoita, 64K väriä tai 260K värit

Displaynäytön

● Koko7 tuuman

● Resolution800 × 480

● LED taustavalolifetime>25000 tunnins

Touchnäytön

4-wire vastus kosketusnäyttö(driver sisällä)

Hardware liitäntä

● 4 kanava 3-wire RS-232 sarjaportti(COM1, COM2, COM3, COM4).

● 3 kanavan RS-485 interface(COM1, COM2, COM3),2 kanavan of RS-485(COM1, COM2) as standardi,jamultip lexing as RS-232 (COM1,COM2,COM3).

● 4 kanavan IO input käyttöliittymä3 channel io output käyttöliittymä.

● 1 kanavan CAN-väylän.(optional)

● 1 kanava WiFi moduulin sisällä.(optional)

● 1 kanavainen USB device liitäntäsupport ActiveSync liittää PC vaihtaa tietoja ja debug sovellus.

● 2 kanava USB Host liitännänsupport tavallista USB device kuten hiiri,näppäimistö, U-levy, jne.

● 1 kanavan 100M Ethernet-liitäntä.

● 1 kanava SD/MMC korttipaikka, tukiSD/MMC card.

● 1 kanavan DC 12V~24V.

Attention

Kun sarjanumero portti on kytketty, GND lanka kahden laitteen on kytkettävä välttää polttamista sarja siru ja vaikuttavat viestinnän.

OS

Windows CE 6.0 R3

Defend astetta

IP65(front paneeli)

Working Ympäristö

● power:12V~24V DC(24V kuten suositus)600mA

● working lämpötila-10~55 ℃

● storage lämpötila:-20~80 ℃

● working kosteus10~90% RH

Koko

● shell rakenneplastic

● panel koko206.00 × 142,00(MM)

● trepanning koko195.60 × 131,60(MM)

Application alueella

● industrial ohjaus,detection laite,instruments ja m,security seuranta,medical laitteet ja välineet, älykäs terminaalit embedded korkea-end sovellus.

● Support CAN-väylän verkon käyttöönotto.

Software support

● Flash teho-down suojaustoiminnon.

● Visual Studio 2005/2008.net(.net 2,0 Compact),EVC++,Labview development.

● Easy muuttaa käyttäjän-defined aloitusnäyttö.

● Supportnäyttö kierto(degree:0/90/180/270) .

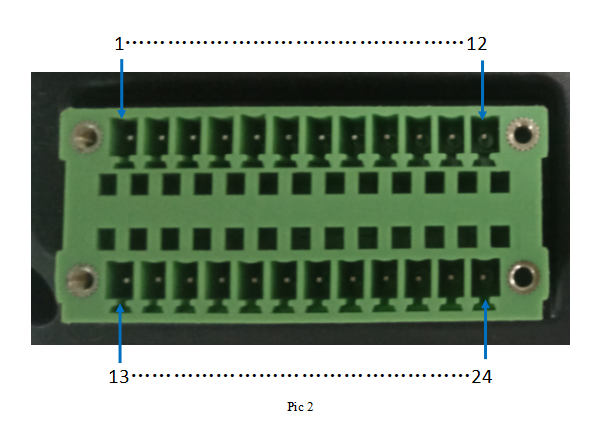

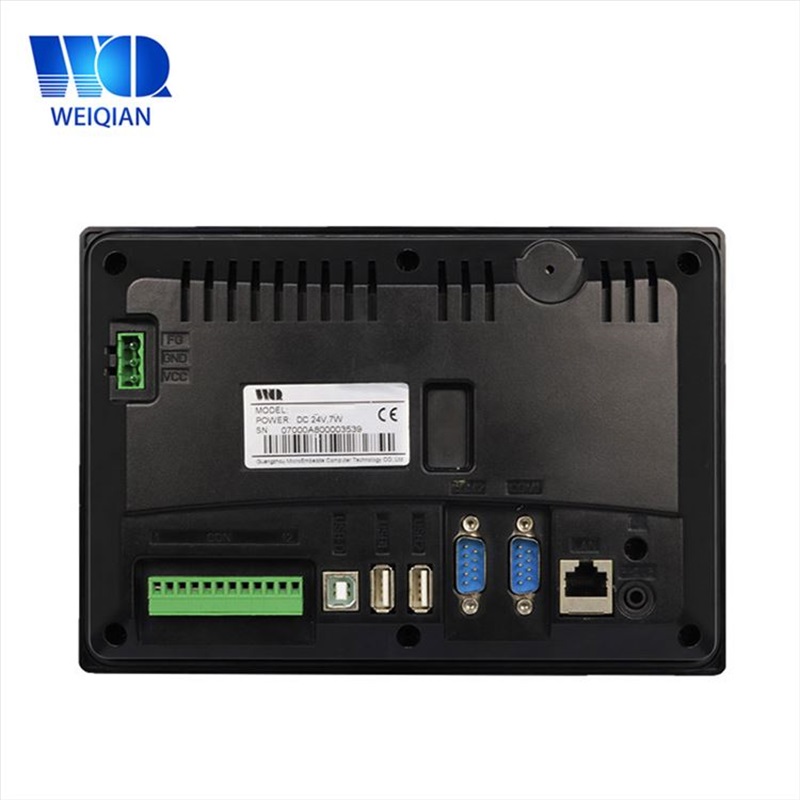

 2. Interface määritelmä

1. vcc

2. GND

3. DI0 (iO input)

4. DI1 (iO input)

5. DI2 (io input)

6. DI3 (io inp ut)

7. vcc

8. OUT0 (iO output)

9. OUT1 (iO output)

10. OUT2 (iO output)

11. COM3-485B

12. COM3-485A

13.  CANL

14.  CANH

15.  GND

16.  COM3-RX of RS-232

17.  COM3-TX of RS-232

18.  COM2-485B

19.  COM2-485A

20.  GND

21.  COM1-485B

22.  COM1-485A

23.  COM4-RX of RS-232

24.  COM4-TX of RS-232

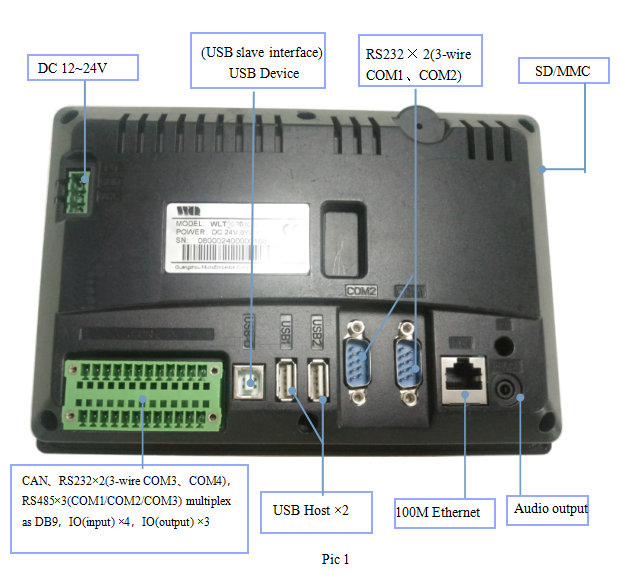

2.1 RS-232 interface

4 kanavia,support korkein-level baudrate kentän asetukseksi 115200 bps. Vastaava portti wince system on COM1~COM4. Specially COM1 ja COM2 on 2 ulostulo Kirjoita kuten RS-232 ja RS-485.

2.2 RS-485 interface

- vastaavaan porttiin in wince system sanoen COM1,COM2, ja sama UART portti RS-232( COM1/COM2) (just toinen ulostulo). ( 120 ohm(m-) terminal vastus as valinnainen )

2.3 CAN interface

- funktio Can-bus käyttöliittymä on vapaaehtoista.Also, 120 ohmin(m-) terminal vastus tarvitaan lisäksi linja-auton verkon käyttöönottoon.

2.4 IO interface

4 kanavan iO syöttörajapintoja:DI0, DI1, DI2, DI3, 3 kanava iO ulostuloa: OUT0, OUT1, OUT2.

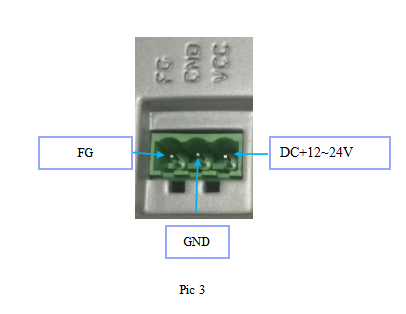

2.5 Virtaliittymässä

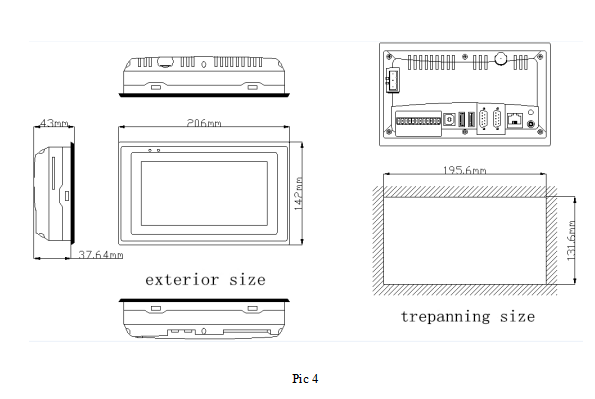

3. Exterior koko

Exterior koko:206 x 142(MM:)          Trepanning koko:195.6 x 131,6(MM:)
