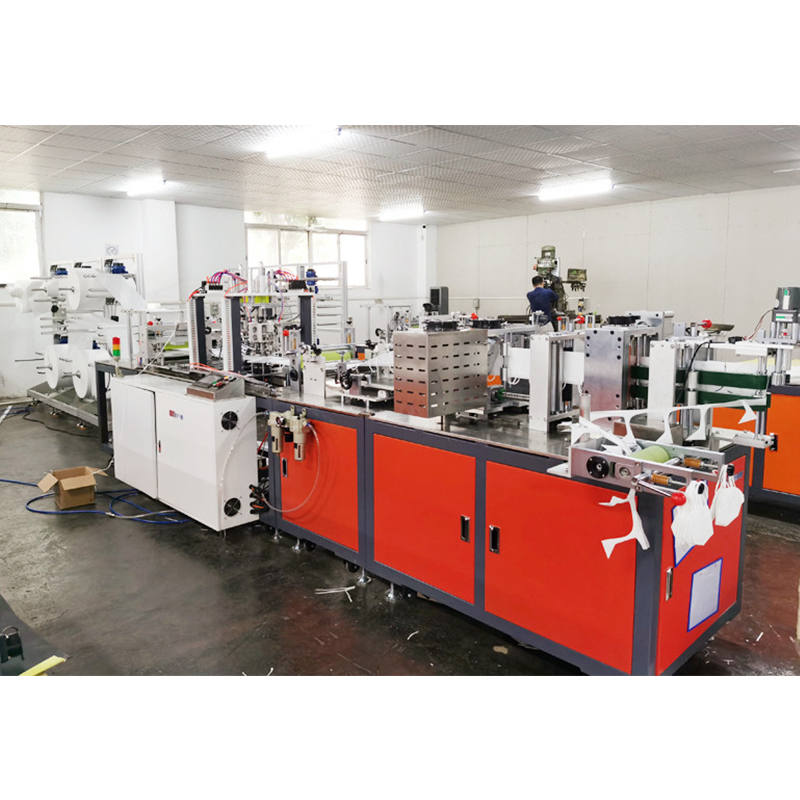

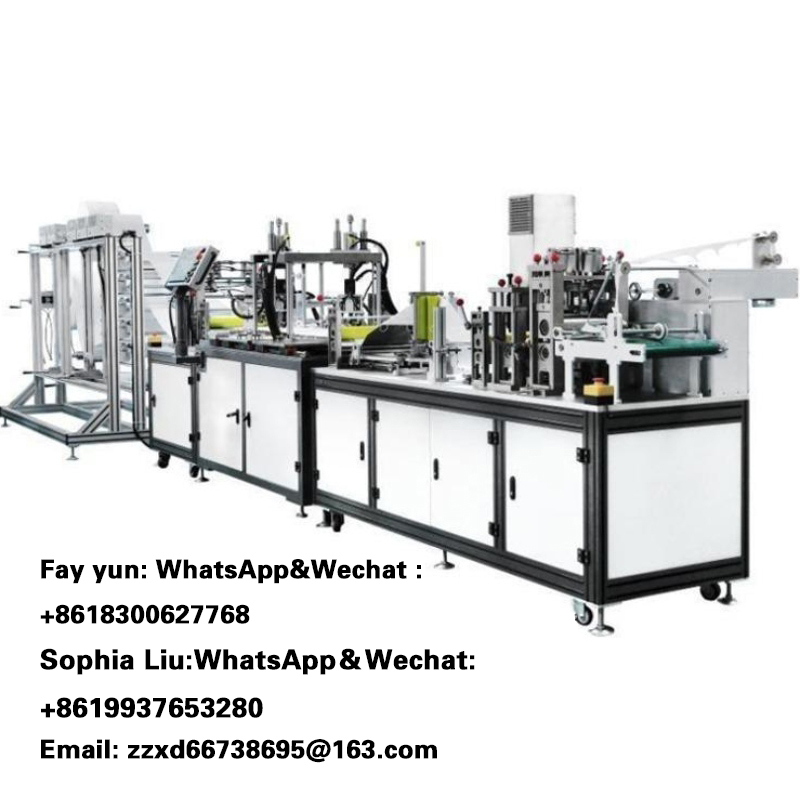

Tämän laitteen tuotantolinja koostuu pääosin runko-koneesta, läppäkuljetinlinjasta ja kahdesta korvahihnahitsauslaitteesta. Sen jälkeen kun maskin runko on tuotettu rungokoneella, maskin runkokappale kuljetetaan vaihtomekanismiin kuljetushihnan rakenteen avulla. Naamiolevy käännetään korvahihnakoneeseen kytkettyyn kuljetinhihnaan vaihtomekanismin kautta, ja sitten maskiosa kuljetetaan korvahihnakoneen etusivun peitelevylle kuljetinhihnan läpi, ja sitten maskiosa on asetetaan korvavyökoneen naamarilevyyn sylinterin alaspäin tapahtuvan paineen läpi, ja sitten korvavyökone suorittaa maskin korvan hihnahitsauksen loppuun, jotta saadaan loppuun tasomaisen korvahihnamaskin valmistus. Täysin automaattinen maskin kone ottaa käyttöön PLC: n, kosketusnäytön ohjauksen, pääkuljetushihnassa käytetään yksivaihemoottoria, ja askelmoottoria käytetään kaatumiseen, voimansiirtoon ja vakaaseen hallintaan.

Tuotteen parametrit:

Malli: xd-zdn95-01

Koneen koko: 4400 (L) x 860 (L) x 1300 (H) mm

Jännite: 220 V

Kapasiteetti: 100 - 120 kpl / min

Virrankulutus: 6 kW
