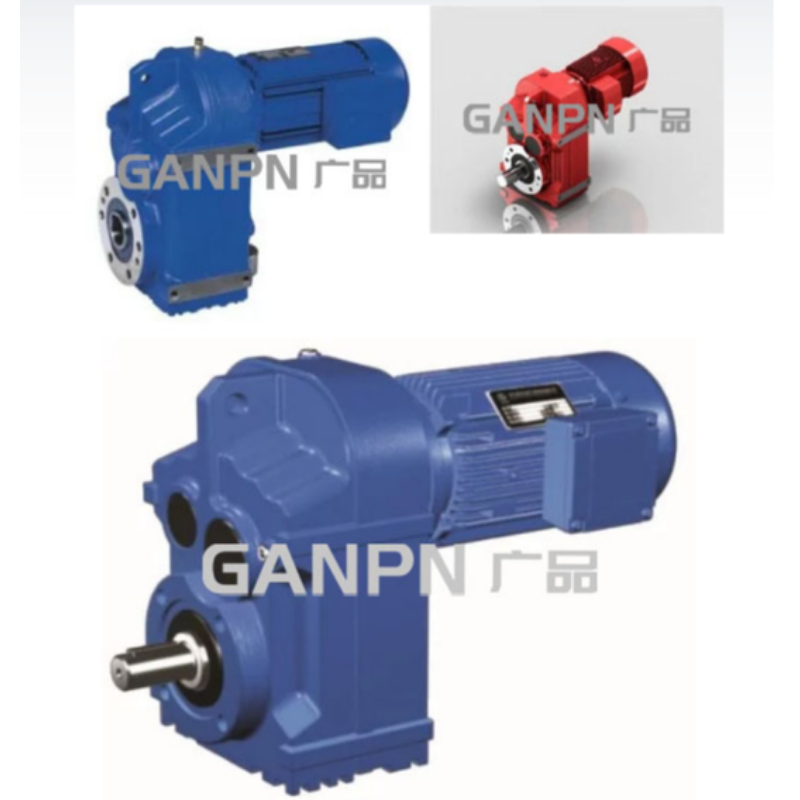

Tuotteiden yleiskatsaus:

Ykkönen.F sarjojen pelkistys valmistetaan kansainvälisten teknisten vaatimusten mukaisesti, ja siinä on korkea teknologia.

Kaksi.Avaruuden säästäminen, luotettava ja kestävä, suuri ylikuormitus, voima jopa 90kw.

Kolmonen.F sarjojen rinnakkaisen akselin kierteisen vaihteen pelkistyksellä on etuja, jotka liittyvät alhaiseen energiankulutukseen, parempaan suorituskykyyn ja suureen tehokkuuteen verrattuna 95%:een.

4.Rinnakkaisakselin kierteellisen vaihteen säätölaitteen värähtely on vähäistä, melu on vähäistä ja energiansäästö korkea.Se on valmistettu korkealaatuisesta teräksestä ja teräksestä valmistettu valurautalaatikko.Vaihteiston pinta on korkeataajuisen lämpökäsittelyn kohteena.

5.Täsmällisen työstön jälkeen, jotta varmistetaan akselin parallelismin ja paikannuksen tarkkuus, kaikki nämä ovat vaihteiston kokoamisen pelkistin, joka on varustettu erityyppisillä moottoreilla, jotka muodostavat mekaanisen ja sähköisen integraation ja varmistavat täysin reduktorien laatuominaisuudet.

Suorituskyvyn ominaisuudet:

Ykkönen.Rinnakkainen tuotos, tiivis rakenne, suuri vaihteistomomentti, vakaa toiminta, matala melu, pitkä käyttöikä.

Kaksi.Asennustila: perusasennus, ontojen akselien asennus, laipan asennus, vääntömomentin kiinnitys, pieni laipan asennus.

Kolmonen.Kahden vaiheen perussyötteen ja tuotoksen vuorottelusuunta on sama, ja kolmivaiheinen on päinvastainen; F / R- yhdistelmän osalta konsultoi erikseen.

4.Ulostulotoimintatila: onton akselin ulostulo tai kiinteän akselin ulostulo.

5.Keskimääräinen tehokkuus: 96% toisella tasolla, 94% kolmannella tasolla ja 85% F / R- sarjan yhdistelmässä.

Tekniset parametrit:

Nopeusasteen vaihteluväli: perustyyppi 3.81-281.71, f / R yhdistelmätyyppi voi saavuttaa 31434

Vääntömomentin vaihteluväli: 200-18000 NM

Tehoalue: 0.18-200 kw

Rakenteellinen muoto:

F-akselin laajennustyyppi, jalkojen asennuksen off-akselin laajennustyyppi, laipan asennus

S-tarkoittaa akselin syöttö FA-akseliin asennettu liitäntä

Kafakseliin asennettu, laipan kiinnitys


Perusmalli on:

Kiinteän akselin ulostulo tyyppi: f37, f47, f57, F67, F77, f87, f97, F107, F127, f157

Onttoakselin ulostulotyypit fa37, fa47, fa57, fa67, fa77, fa87, fa97, fa107, fa127, fa157

Kiinteä akseli, jossa on flange-tulostyyppi: ff37, ff47, ff57, ff67, ff77, ff87, ff97, ff107, ff127, ff157

Onttoakseli, jonka laipan ulostulo on tyyppiä: faf37, faf47, faf57, faf67, faf77, faf87, faf97, faf107, faf127, faf157

Onttoakseli, jossa on pieni laivueen tuotos: faz37, faz47, faz57, faz67, faz77, faz87, faz97, faz107, faz127, faz157

Kiinteän akselin syöttö kiinteässä akselissa: fs37, fs47, fs57, fss67, fs77, fs87, fs97, fS107, fS127, fs157

Kiinteän akselin tuotoksen yhdistelmätyyppi: f37r17, f47r17, f57r37, f67r37, f77r37, f87r57, f97r57, f1077777, f127r77, f127r87, f157r97

Kiinteän akselin sisääntulo ontelo-akselin tuotos tyyppi: fas37, fas47, fas57, fas67, fas77, fas87, fas97, fas107, fas127, FAS157

Onttoakselin ulostulo-yhdistelmän tyyppi: fa37r17, fa57r37, fa67r37, fa77r37, fa87r57, fa9757, fa10757, fa127r77, fa1077777, fa127r77, fa157r77, fa157r77

Kiinteä akseli, jossa on flange-tulostyyppi: ffs37, ffs47, ffs57, ffs67, ffs77, ffs87, ffs107, ffs127, ffs157

Kiinteä akseli, jossa on flange-tuotos-yhdistelmä: ff37r17, ff57r37, ff577r37, ff777r37, ff87r57, ff97557, ff107777777, ff107r77, 127r777, ff157r97

Kiinteä akselin syöttö ontto-akseli, jonka laipan ulostulo on tyyppiä: fafs37, fafs47, fafs57, fafs77, fafs77, fafs87, fafs107, fafs157

Onttoakseli, jossa on flange-ulostusyhdistelmä: faf37r17, faf57r17, faf57r37, faf67r37, faf77r37, faf87r57, faf97r57, faf107r77, faf12777777, faf12777777, faf12f12r87, faf15757

Kiinteä kuilun syöttö ontto-akseli, jolla on pieni laipan ulostulo: fazs37, fazs47, fazs57, fazszszs77, fazszs77, fazszs107, fazs157

Onttoakseli, jossa on pieni laivueen tuotos-yhdistelmä: faz37r17, faz57r17, faz577r37, faz77r37, faz7757, faz97r57, faz1077777, faz127r77, faz12r87, faz12r87, faz12r87, faz157597
