1.0 JOHDANTO

HDMI CVBS- tai S-videosignaalin muuntaja, joka muuntaa HDMI-videosignaalin tai äänisignaalin AV-signaaliksi (CVBS) yhdistelmävideosignaaliksi sekä FL- ja FR-stereosignaaliksi ja s-videosignaaliksi.samalla tukea DVI-järjestelmän sivuttain signaaleja.Auttaa käyttäjiä muuntamaan HDMI-videosignaalin korkealaatuisen signaalin normaaliksi CVBS-signaaliksi (standardimääritelmä 480i, 576i) tai s-videon signaaliksi.Joten se voi pelata TV, VHS VCR, DVD nauhurit, jne. Support NTSC ja PAL kaksi TV-formaattia.

2.0 FEATURES

Ykkönen.Hardware muuntaminen, plug ja pelata ilman ohjelmiston kuljettaja

Kaksi.Yhteensopiva HDMI1.3

Kolmonen.Tuki NTSC ja PAL kaksi standardi TV formaatteja

4.Yksi HDMI-panos, yksi AV-tuloste, yksi stereotuloste

  Syötteet: HDMI x 1

  Tulosteet: CVBS x 1; L / R x 1 S-video x 1

5.HDMI panos: 480P, 576P, 720P, 1080I, 1080P {60Hz}

Kuudes.yhteensopiva DVI-moodin 800&_;120,600,1024x768,1280& 35; 120;720,1280& 350;1024， 1920&935;120;1080/@60hz

Seitsemän.Tue HDCP- protokollaa, tuki HDMI 1.3

Kahdeksalta.CVBS- tuloste: 480I, 576I

-9.Äänituotos: L/R kanavat

10.S-video OUTPAT: ohitus

11.Mitat_;110mm(W)x84mm(D)x 28mm(H)

3.0 PAKKAUKSEN LIITTEET:

Kun olet purkanut putkesi ensimmäisen kerran, tarkista, onko mukana seuraavat tuotteet:

1.HDMI TO CVBS/S-Video CONTERTER-----------1 PCS

2.User manuaali---------------------------------------------------------------------------

3.Power Supplement--------------------------------------------------------------------------

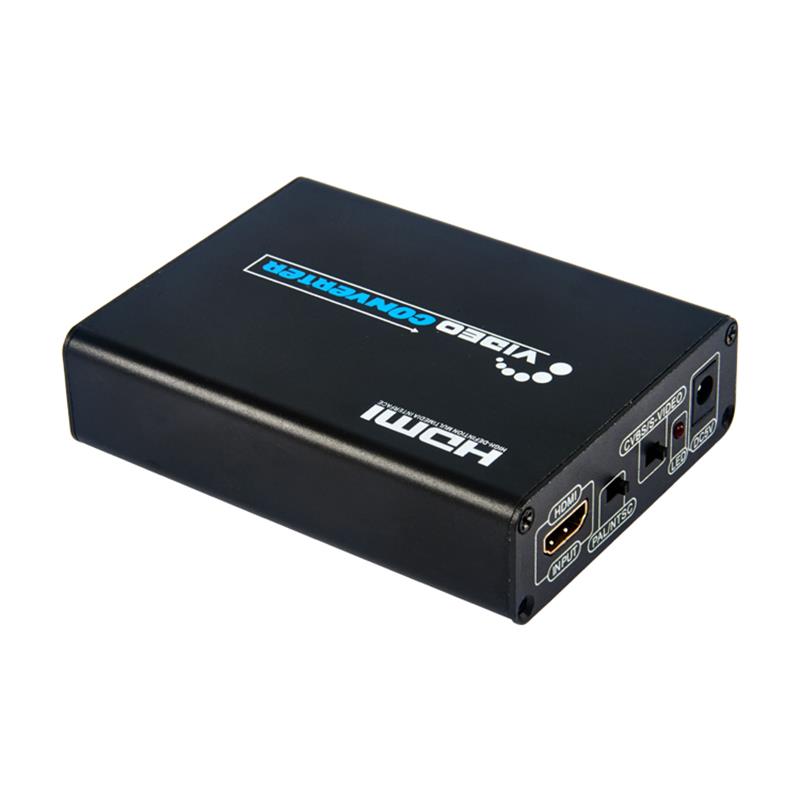

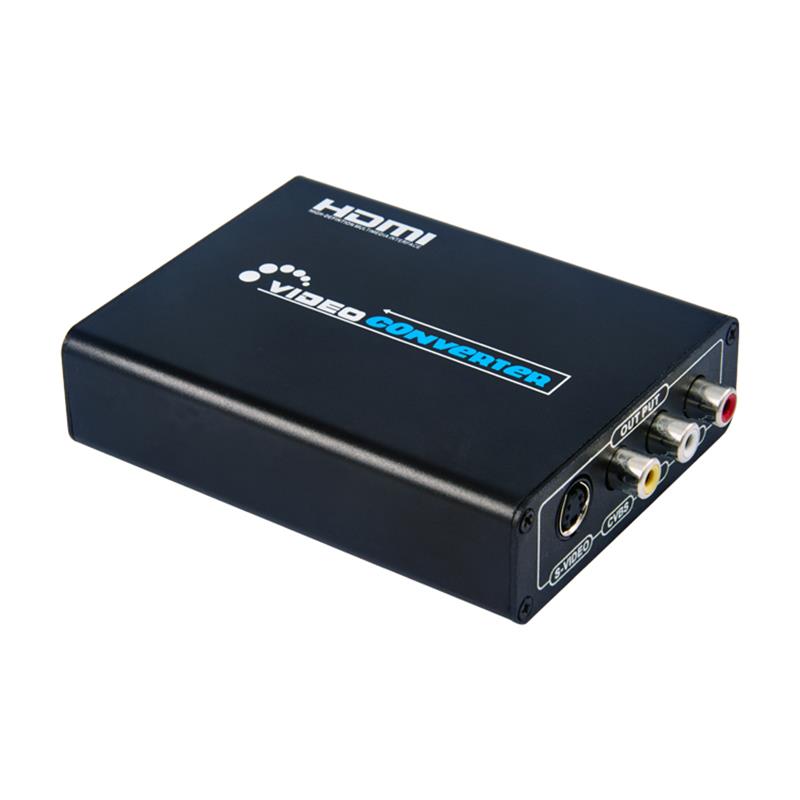

4.0 PANELIN KUVAUKSET

HDMI Input-------------------------------------------------------------------------------

PAL / NTSC-------PAL ja NTSC standardiformaatin valitsija

"A/V S-Video---------------------------------------------------------------------------

Power LED-----------------------------------------------------------------------------

"DC 5V......----------------------------------------------------------------------------------

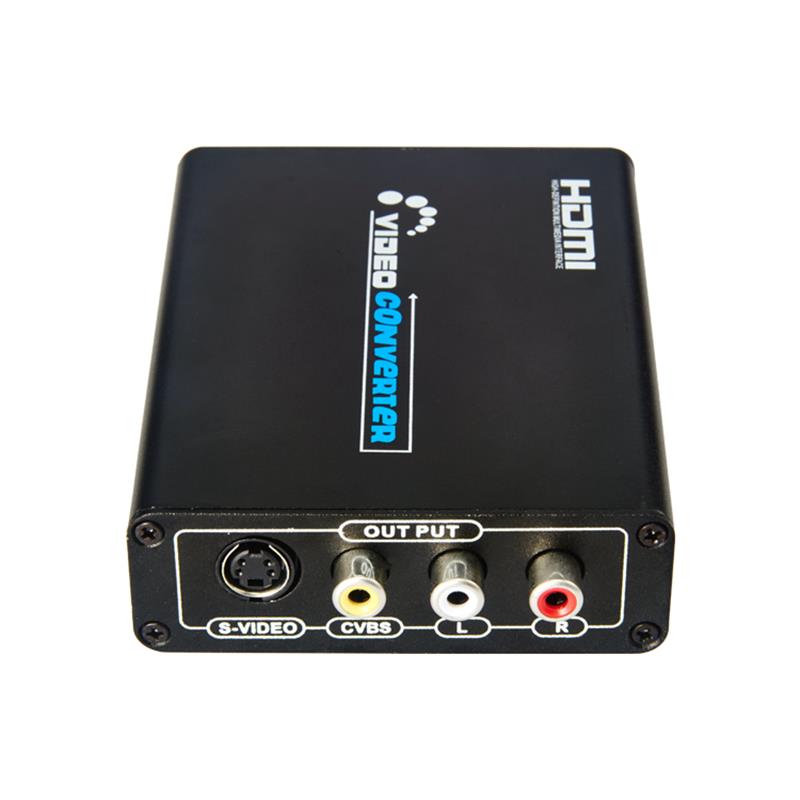

S-Video OUTPUT---------------------------------------------------------------------------

A/V outPUT----------------------------------------------------------------kytke TV tai video   CVBS- liitäntä(NTSC / PAL)

5.0 SOVELTAMISALAT

A. Civil Industry: set-top box, XBOX360, PS3, korkean määritelmän pelaajat.

B. Teollisuusala: korkealuokkainen kamera, videokamera, jolla on tämä yhteinen näyttölaite, vähentää kustannuksia ja tilaa suurten HDMI-televisiomonitoreiden sijaan.

6.0 YHTEYS JA OPERAATTI

6.01 Kytke HDMI-kaapeli HDMI-signaalin lähteen ja HDMI INPUT:n väliin   muuntimen määrä.

6.02 Liitä A/V kaapeli muuntimen ja A/V näytön välille.

6.03 Liitä S-videokaapeli muuntimen ja S-videonäytön välille.

6.04 Liitä virtaadapteri muuntimen ja ulosmenon väliin.Avaa   HDMI-signaalin lähteen ja näytön virransyöttö.Valitse   vastaavat syöttöportit, sitten se toimii.

7.0 Virheellinen tarkastus:

Ei signaalia

A     Jos LED-virransyöttöilmaisin ei ole kevyt, tarkista, onko syöttöyhteys verkkovirtaan (AC110 =220V). Jos ulkoinen virtalähde LED ei toimi, tarkista, syttyykö sähköinen vaihto.Tai ulkoinen voima

    huono tarjonta

B!     LED-valo, tarkista, että HDMI-tulostinlaite on asetettu HDMI-kanavalle, HDMI-kaapelille vaurioiden varalta, AV-näyttölaitteille, myös AV-kanavalle (CVBS) leikatuille tai ei.

Ei väriä

A     Tarkista AV-kaapelin vauriot tai älä.

B!     NTSC- PAL-formaatit, joissa ei ole vastaavaa NTSC- tai PAL-TV

8.0 ASENNUS JA VAROITUKSET

Välttääkseen sähköiskun, tuotteen vahingoittumisen ja turvallisuutesi suojaamiseksi • Huomatkaa seuraavat seikat:

Ykkönen.       Sammuta tai irrota signaalijohdot hitaasti ja älä usein kytke niitä irti, irrota tai ravista niitä.

Kaksi.       Laitteita ei saa sijoittaa auringon alle,sateeseen eikä kosteaan tai muuttumattomaan ympäristöön.

Kolmonen.       Nestemäisiä tavaroita ei saa sijoittaa laitteeseen.

4.       Älä asenna laitteita lähelle lämmönlähteitä, kuten tulipalo, teho taimuita vahvistimia, jotka tuottavat lämpöä.

5.       Laitteeseen ei saa lisätä metallia tai muita esineitä sen lisäksi, että kaapelit liitetään satamiin.

Kuudes.       Älä pura laitteistoa itse, vaan sen on oltava ammattimaisen huoltohenkilöstön hallussa.
