1.0 Johdanto

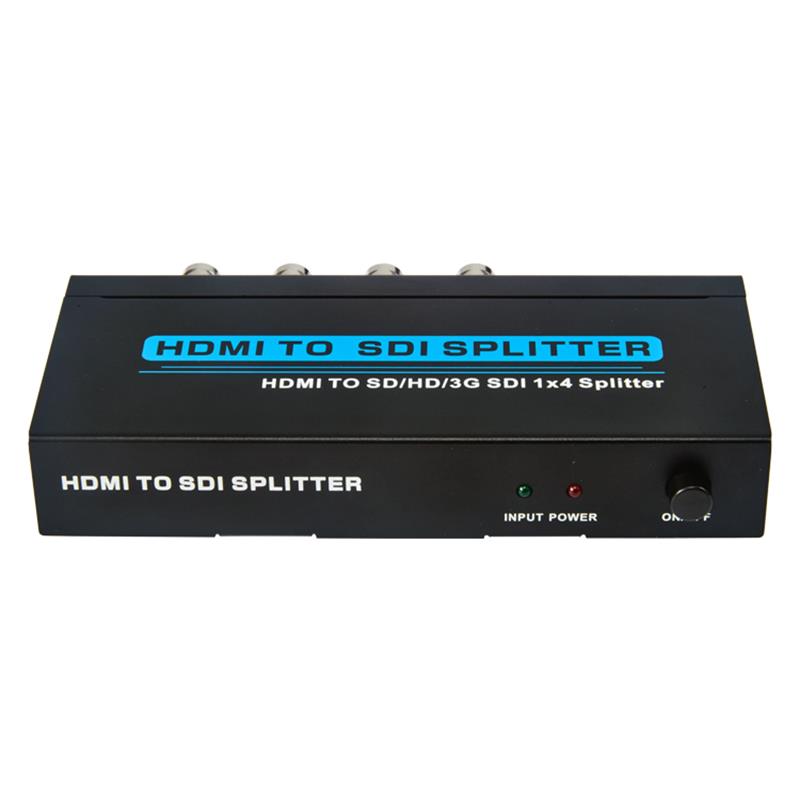

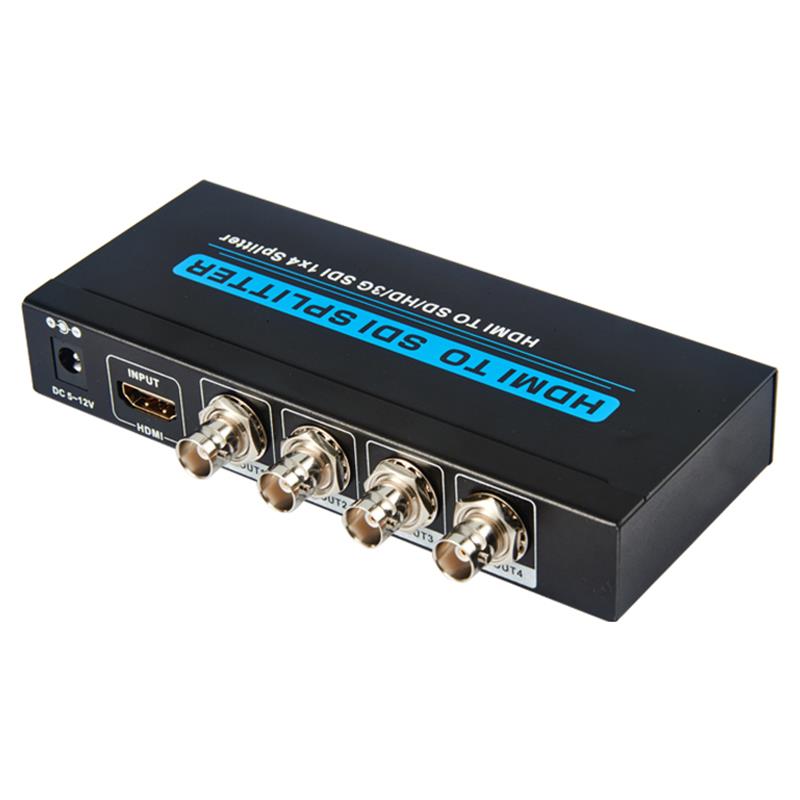

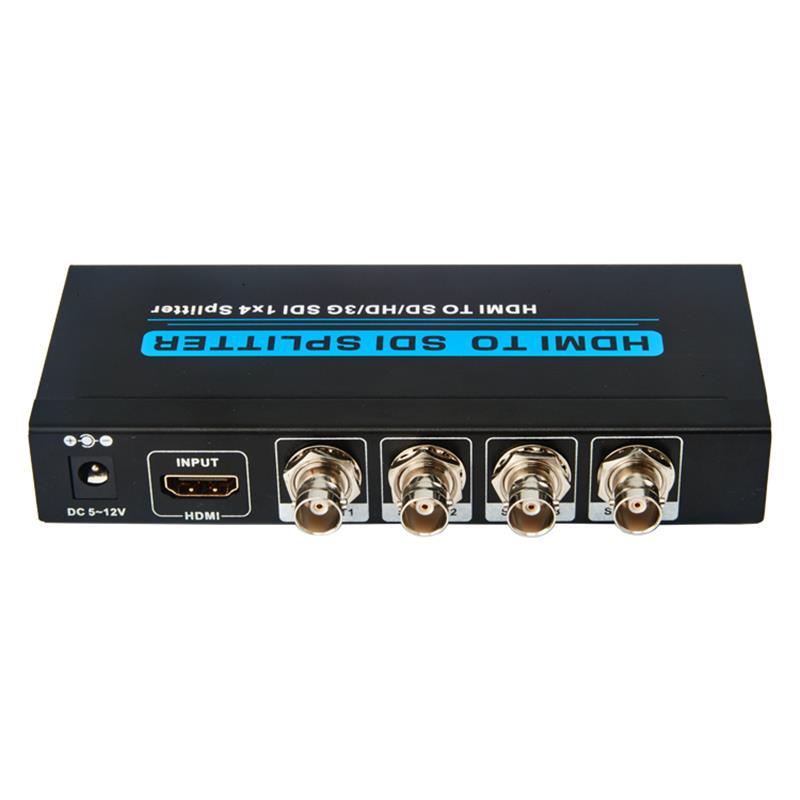

HDMI TO SDI 1_SDI- jakajat mahdollistavat 1 HDMI- videon lähteen käytön samanaikaisesti 4 SDI/HD-SDI/3G-SDI- näyttöön.Tuotteen automaattinen tunniste, joka sopii yhteen SD-SDI:n, HD-SDI:n, 3G-SDI:n kanssa, kaikki SDI-signaalin muoto.Se on tuki 2.97Gbps kaistanleveys, ja tukee tappiotonta siirtoa pitkiä matkoja.

2.0 Ominaisuudet

Ykkönen.         1 HDMIName   syöttö   signaali   Jaettu   4 kohtaan   SDI   pesuallas   laitteet.

Kaksi.         Tukee HDMI1.3,HDCP1.1/1.2

Kolmonen.         Tukee 8bit_;12bit、24bit、32bit、36bit syvä väri.

4.         Tukee HDMI:n syöttöaikoja: 480i/59.94, 576i, 720p/50/59.94/60, 1080i/50/59.94/60, 1080p/23.98/24/25/29.97/30/59.94/60.

5.         Tukee SDI(270Mb/s), HD-SDI(1.485Gb/s), 3G-SDI(2.97Gb/s) videomuotoa.

Kuudes.         Muuntaa HDMI- signaalin SDI: ksi:   480i/576i SDI:lle (SMPTE 259M-C, bitteina 270 Mbit/s)   720p/1080i HD-SDI:ksi (SMPTE 292M, bitteina 1.485 Gbit/s tai   1.485/1.001 Gbit/s)   1080p–3G-SDI (SMPTE 424M/425M-AB, bittitasolla 2.970 Gbit/s ja   2.970/1.001 Gbit/s)

Seitsemän.         Sisäänrakennettu kaapelitasapaino, kellon palautus ja ajo.

Kahdeksalta.         Tukee päätöslauselmia enintään 1920& 350;1080/60Hz.

-9.         Tukee signaalin syöttö- ja lähtöetäisyyksiä yli 300m, kun kyseessä on SD-signaali, 200m HD-signaali ja 100m 3G-signaali.

Kymmenen.   Tukee 5-12V suurjännite syöttöä.

3.0 Paketti

Ennen kuin yritätte käyttää tätä yksikköä, tarkistakaa pakkaukset ja varmistakaa, että pakkauksessa on seuraavat tuotteet:

(1)HDMI TO 1x4 SDI Splitter ----------------------------1PCS

(2)5V1A DC Power Supply adapter -------------------------1PCS

Operaatio Manual...

4.0 Määritelmät

HDMI Version-----------------------------------------------------------------------------------------

"HDCP Version-------------------------------------------------------------------------------------------

"Splitter Input Port--------------------------------------------------------------------------

Splitter Output Ports-------------------------------------------------------------------------

SDI Transmission Rates--------------2.970 Gbit/s ja 2.970/1.001 Gbit/s

In/Output resolution---480i, 576i, 720p/50/59.94,60, 1080i/50/59.94/60

"Power Supply...------------------------------------------------------------------------------------

ESD Protection Human Body Model-------------------------------------------------------------------

    ± 4kV (kontaktin purkaus)

Mitat (mm)-------------------------------150 (L) X 65(W) X 25 (H)

"Paino--------------------------------------------------------------350g

"Operating Lämpötila..........................................................................." "0----------------------------------------------------------------------

Storage Lämpötila---------------------------------------------------------------------------------------------------

Suhteellinen kosteus-----------------------------------------------------------------------------------

Power Consumption (Max)--------------------------------------------------------------------------------
