1.0 Johdanto

HDMI ja SDI- muunnin mahdollistavat HDMI-signaalien näyttämisen SDI-näytöllä samalla kun varmistetaan, että bittitasot 2.970 Gbit/s ovat korkeita, jotta voit antaa suuren resoluutiosignaalin ilman menetystä.Ammattilaisille tämä tarkoittaa, että nyt on helpompi muuntaa korkea def HDMI signaali audio SDI pitkän matkan lähetyksen ja näyttää työtä SDI näyttö.

2.0 Ominaisuudet

2.01 Tuki HDMI1.3 HDCP1.1/1.2

  2.02 Näytä HDMI- lähde SDI- näytöllä.

SDI-liitäntä toimii 2.970 Gbit/s, 2.970/1.001 Gbit/s bitteinä, 1.485 Gbit/s, 1.485/1.001 Gbit/s ja 270 Mb/s.

  2.03 Tukee HDMI:n syöttöaikoja: 480i/59.94, 576i, 720p/50/59.94/60, 1080i/50/59.94/60, 1080p/23.98/24/25/29.97/30/50/59.94/60.

  2.04 Muuntaa HDMI- signaalin SDI: ksi:

480i/576i SDI:lle (SMPTE 259M-C, bitteina 270 Mbit/s), 720p/1080i HD-SDI:ksi (SMPTE 292M, bitteina 1.485 Gbit/s tai 1.485/1.001 Gbit/s), 1080p–3G-SDI (SMPTE 424M/425M-AB, bittitasolla 2.970 Gbit/s)   ja 2.970/1.001 Gbit/s)

  2.05 Tukee SDI:n lähtöetäisyyttä enintään 100 metriin (3G-SDI), 200 metriin (HD-SDI) tai 300-metriä (SD-SDI)

3.0 Pakkausvarusteet:

Ennen kuin yritätte käyttää tätä yksikköä, tarkistakaa pakkaukset ja varmistakaa, että pakkauksessa on seuraavat tuotteet:

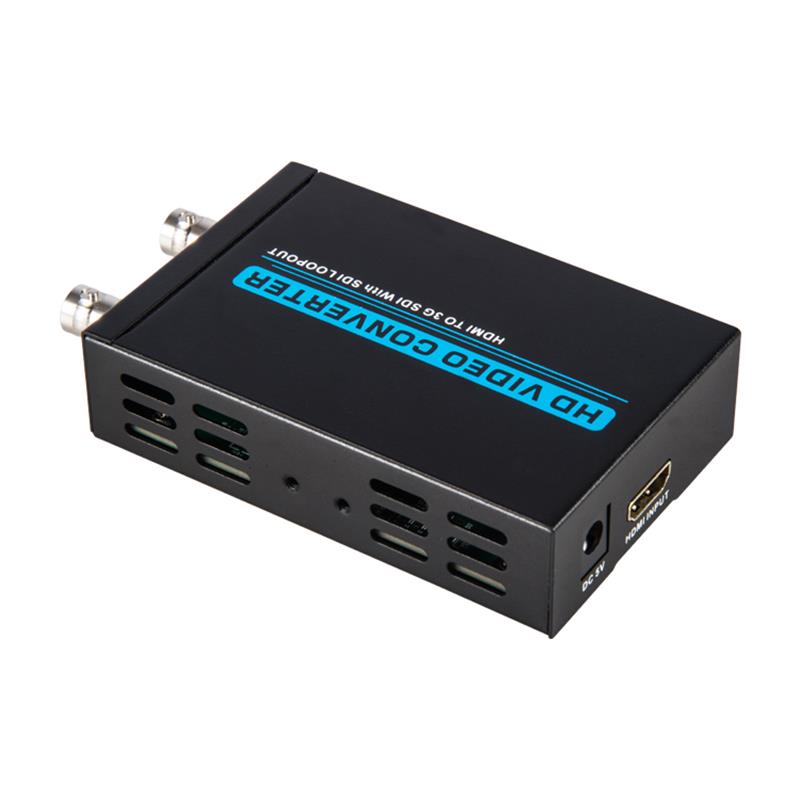

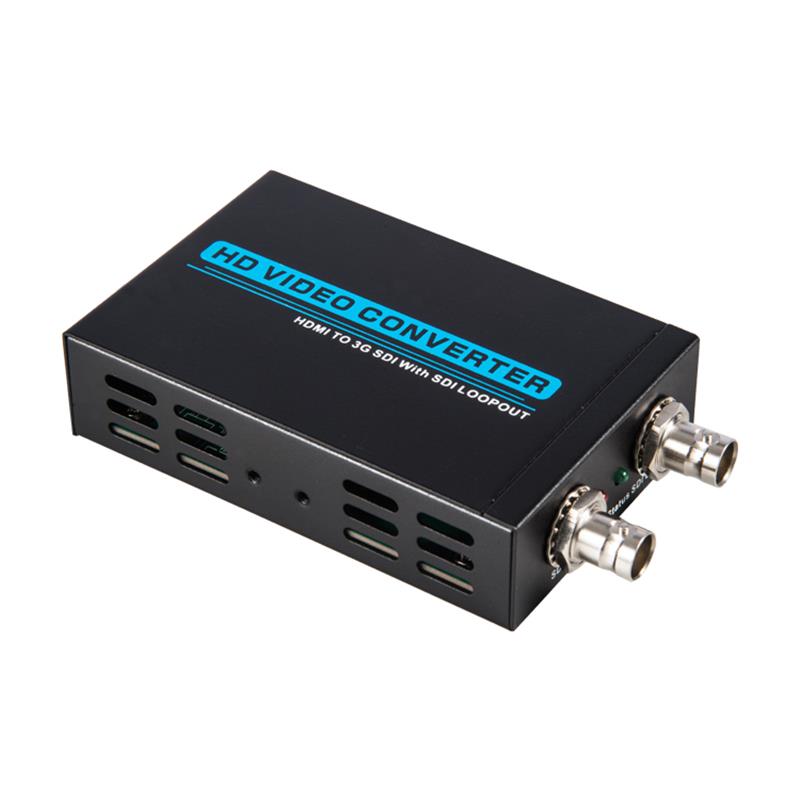

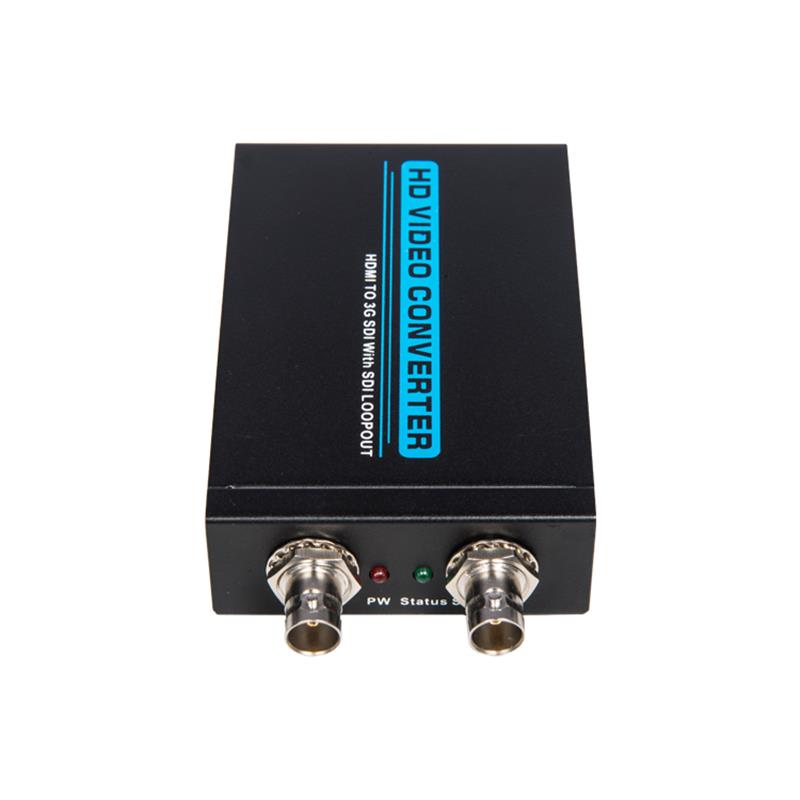

(1)HDMI TO SDI CONTERTER--------------

(2)5V DC Power Adaptor------------------

(3)Käyttäjien käsikirja------------------------------------------------------------------------------

4.0 Määritelmät

Syötetty portti   Minä en tiedä...

"Output Ports...-------------------------------------------------------------------------------------------

SDI Transmission Rates--------------------------------------------2.970 Gbit/s ja 2.970/1.001 Gbit/s

In/Output Resolution---480i, 576i, 720p/50/59.94,60, 1080i/59.94/60

1080p/23.97/24/25/29.97/30/50/59.94/60

Power Supply...

ESD Protection Human Body -malli----------------------------------------------------------------------   ۱ 4kV (kontaktin purkaus)

Ääntä---

"Paino-----------------------------------------------------------------------------------------------

"Operating Lämpötila...-------------------------------------------------------------------------------------------------

Storage Lämpötila----------------------------------------------------------------------------------------------------

"riemukas kosteus...-----------------------------------------------------------------------------------

Power Consumption, Max...
