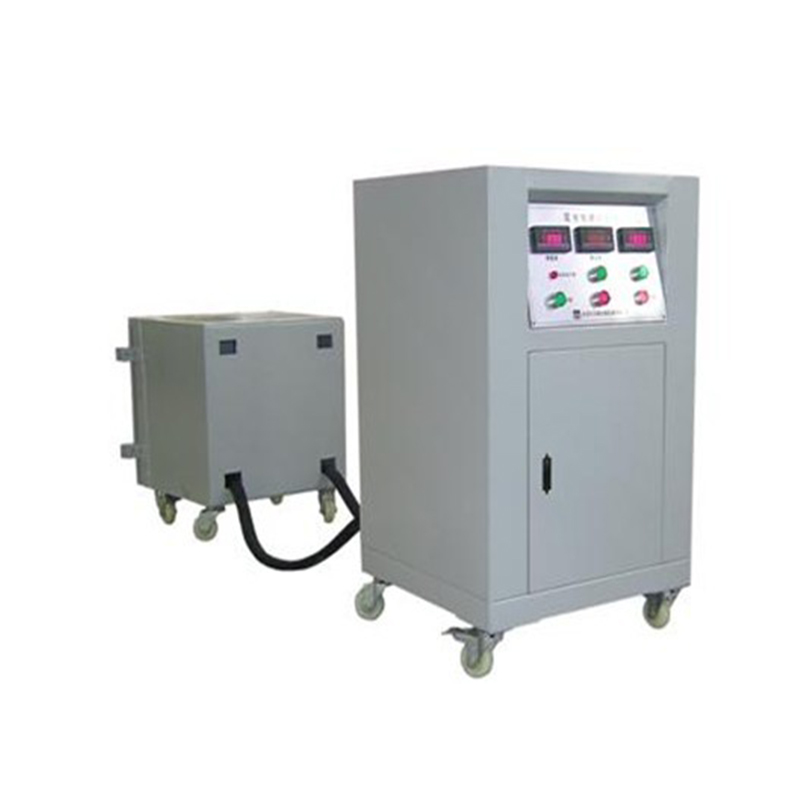

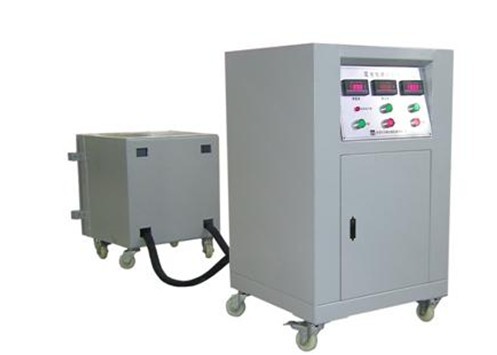

LT-DC05 Akun lyhyt piiri testaaja

- tuotteen kuvaus

1. Testi Tarkoitus: Kaukosäädin korkea virta oikosulun laite on suunniteltu täyttää GB \\\\ IEC \\\\ FI \\\\ UN38.3 \\\\ UL:n ja muiden standardien perustuu useisiin akun oikosulku testi standardeja. Mukaan standardin vaatimuksia, lyhyen-circuit laite on täytettävä sisäinen vastus alue on paljon pienempi kuin 100mΩ, jotta saataisiin mahdollisimman lyhyt-circuit virtaa, jonka testi.

2. Tuotteen kuvaus: Tämä kone on kaukosäädin suuren virran oikosulun laite, joka on suunniteltu integroimalla eri akun oikosulku testi standardit ja vaatimukset. Mukaan standardin vaatimuksia, lyhyen-circuit laite on täytettävä sisäisen vastuksen alueella * 100mΩ alla, jotta saataisiin mahdollisimman lyhyt-circuit virtaa, jonka testi. Piirimuodostelman oikosulun laitteiden täytyy myös pystyä kestämään vaikutus korkean virran, joten me valita teollisuus--grade kupari dc sähkömagneettisen kontaktorin ja päätelaitteen ja sisäinen kuparin kulkeutumisen, rakennettu-in aktiivinen kuulalaakeri aksiaalipuhallin antaa tehokasta lämpösuoja, mikä johtaa suuren virran oikosulun laitteiden turvallisuutta, ja tehokkaasti vähentää hävikkiä testauslaitteet, tarkkuuden varmistamiseksi testituloksia.

Product varustelu

1. Suuri virta kontaktorin:

(1) Tee ja irrota DC käyttöjännite on 660V pitkän matkan;

(2) Nimellinen työvirta 1500A, joka on varustettu sarja magneettinen puhaltaa välikarsinan levyn keraaminen kipinöintiä kattaa kipinöintiä järjestelmä;

(3) tasossa ulkoasu yleinen rakenne, sähkömagneettinen järjestelmä ja pääasiallinen yhteys valokaaren sammutusjärjestelmä on vastaavasti kiinnitetty asennus runkoon. Se käyttää tahdissa tyypin sähkömagneettisen järjestelmän ja kahden käämin imu kela, rotaatio reunat ja kulmat on asennettu reunaan painamalla laitteen. Pääasiallinen yhteys on valmistettu punainen kupari. Kosketinresistanssi on alhainen, ja reaktio onnopea.

(4) Kontaktori on luotettava, turvallinen, pitkäikäinen ja helppo huoltaa.

2. Kaukosäädin ohjain:

(1) Pitkän matkan langaton ohjaus;

(2) Luotettava ja vakaa toiminta, jossa itse-locking ja asetinlaitteen toimintojen, voimakas anti-interference kyky, Pitkäikäinen;

3. Volttimittari:

(1) mittaaminen jännite: 0~100V tarkkuuden varmistamiseksi testin;

(2) Näytön tarkkuus: FS ± 0,2% RDG ± 1digit;

(3) toiminnan tila: 2 kahden kiinteä tila

4. Ampeerimittari:

(1) mittaaminen jännite: 0~1500A ja 0~1000A DC kaksi;

(2) Näytön tarkkuus: F. S ± 0,2% RDG ± 1digit;

(3) toiminnan tila: 2 kahden kiinteä tila

5. Peruskokoonpano:

(1) koko akun oikosulku testeri muodostuu suuri virta DC kontaktori, kauko-ohjattu ohjaimen, volttimittari, virtamittari, jne.;

(2) tarvittavat varusteet, tarvikkeet, erikoistyökaluja, varaosat jne

Technical parametrit

1. Akun oikosulku tekniset parametrit:

(1) Mekaaninen elinikä: 300000 kertaa

(2) Koneen koko: W600 X D600 X H970mm

( 3) Käyttöjännite: AC 220V 50/60hz

(4) impulssijännite: AC 1KV/1.2~50μs (piikki) 1MIN

(5) DC Response aika: ≤5μs

(6) Suurin lyhyt-circuitnykyinen: 1500A Suurin sallittu virta: 4LE, 5seconds

(7) Sisäiset laitteen vastustuskyky:<<100mΩ

(8) Kaukosäätimen etäisyys: 7m ilman kiinteää estettä

(9) Toimintaaika: imutika/release aika30ms impulssi

(10) toiminnan ominaisuudet: Peruutus jännite≯66%us

                      Cold vapautuminen jännite≯30%us≮5%us

(11) Sähköinen elinikä: resistiivinen kuorma 50000 kertaa, induktiivinen kuorma: resistiivinen kuorma 60% LE, 20000 kertaa

2. Teknisiä parametreja räjähdyksen-proof laatikko:

(1) Lämpötila-alue: 20℃~60℃(säädettävä)

(2) Lämpötila vaihtelu: ± 1℃

(3) Lämpötila poikkeama: ± 2℃

(4) sisempi laatikko koko: 500 * 550 * 500 mm (L * S * H)

(5) pakkaus koko: 780 * 800 * 1250 (L * S * H)

(6) Box materiaali: hiekka pinta ruostumaton teräs

(7) Virtalähde: AC 220V 50Hz

(8) Total teho: 1.0KW
