Tehtävän kuvaus

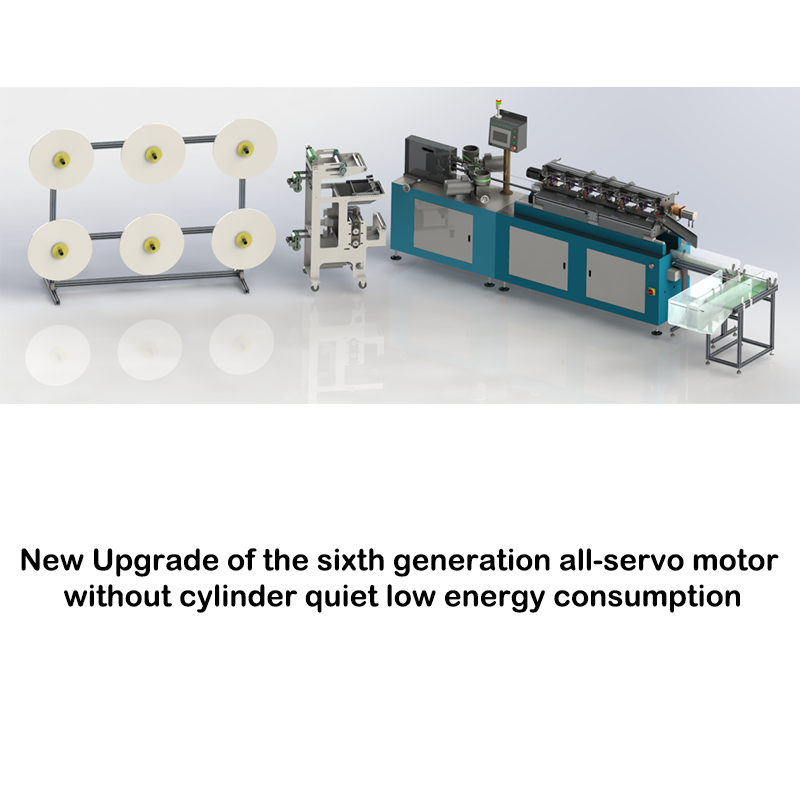

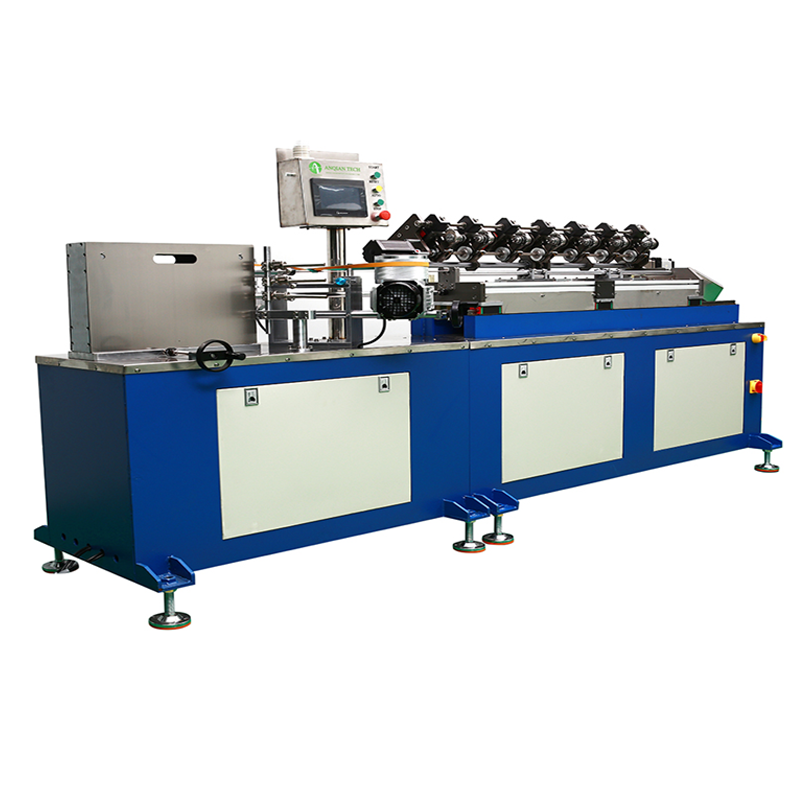

    Full Motor Electric Servo Motor Päivitys 6th sukupolvi, sarja paperi Tube Machine, suunnittelu käsite pieni, yksinkertainen, vakaa, nopea, älykäs, verkottuminen.

    Tavanomainen tuotanto yhden tuuman paperiputken sisällä (sisähalkaisija 25mm), jonka paksuus on alle 1mm.

    Enimmäkseen käytetty paperi Straw, Pencil Pipette, jne. tuotannossa voi olla useita segmenttejä leikkaus.

    Elintarvikkeiden laatua olevien tuotteiden tuotantovaatimusten mukaisesti kierrepaperin putken tuotanto gelatiinista, käämistä ja vaaditusta leikkaamisesta kerran.

Tekninen parametri

Haavapaperien kerrosten lukumäärä: kolme kerrosta

Suurin käämin halkaisija:   20mm

Coilin vähimmäishalkaisija:   3.3mm

Suurin kelan paksuus:   1.5mm

Coilin vähimmäispaksuus:   0.2mm

Säiliön kiinnitys- ja kiinnitystapa:   KAKSIALINEN puristus

Tuulinen pää:   Yksi vyö, jossa on kaksi päätä

Leikkaamisen tila:   Käsikäyttöisten työkalujen pidikkeiden standardi 7 -sarja

Liimauksen menetelmä:   Kaksipuolinen liimaus ja yksipuolinen liimaus

Kiinteä pituus:   Pakkaaja (käytettävissä oleva sisäinen määrä)

Toimijoiden lukumäärä:   1 henkilö

Pyörivän putken nopeus:   20-50 M/min

Nopeuden säätö:   Servon ohjaus

Syötteen teho:   380V kolmivaiheinen nelilanka

Siirtojärjestelmä (Transmission System)

Teho yhteensä:   5.5KW

Pääasiallinen teho:   1.5KW

Suurin keskinopeus:   200r/min

Hub- tulosteen vääntömomentti:   68N. m *2

Hub Drive.   Kaksinavasta riippumaton ajomoottori

Mitat

Moottorin koko: pituus*leveys*korkeus:     3000mm*640mm*1600mm

Alue: Pituus*leveys:     8300mm

Hub- halkaisija:     155mm

Hubin korkeus:     100mm

Pienin akseliväli:     450mm

Suurin akseliväli:     600mm

massa yhteensä:     90kg
