1.0 Johdanto

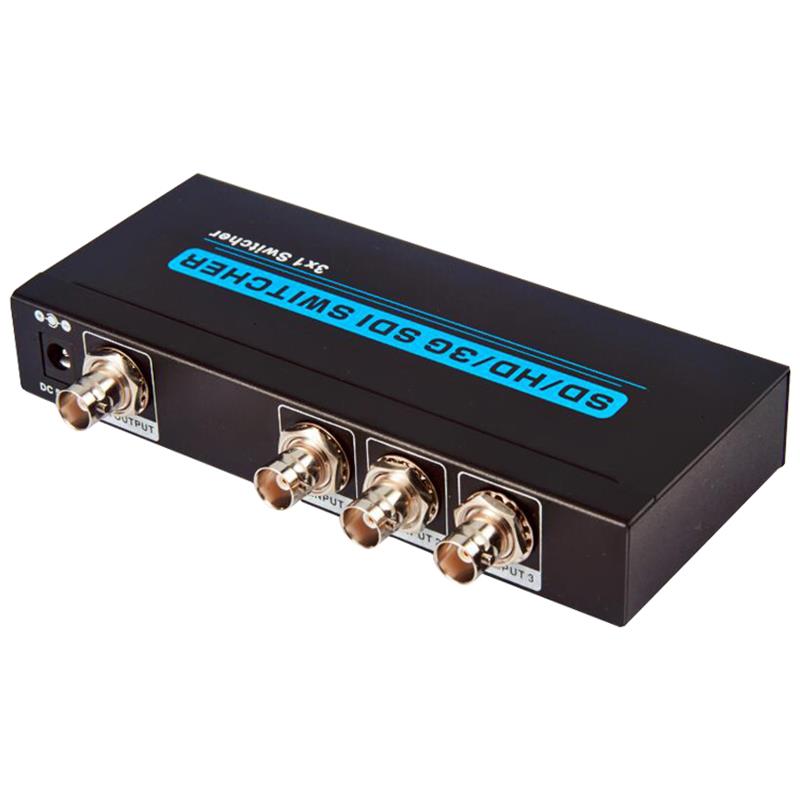

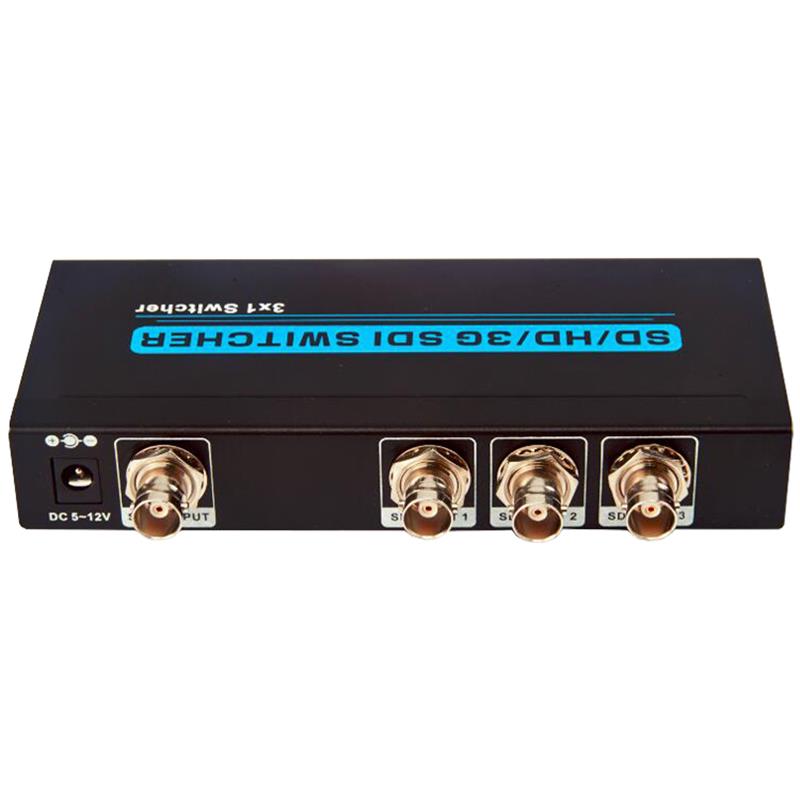

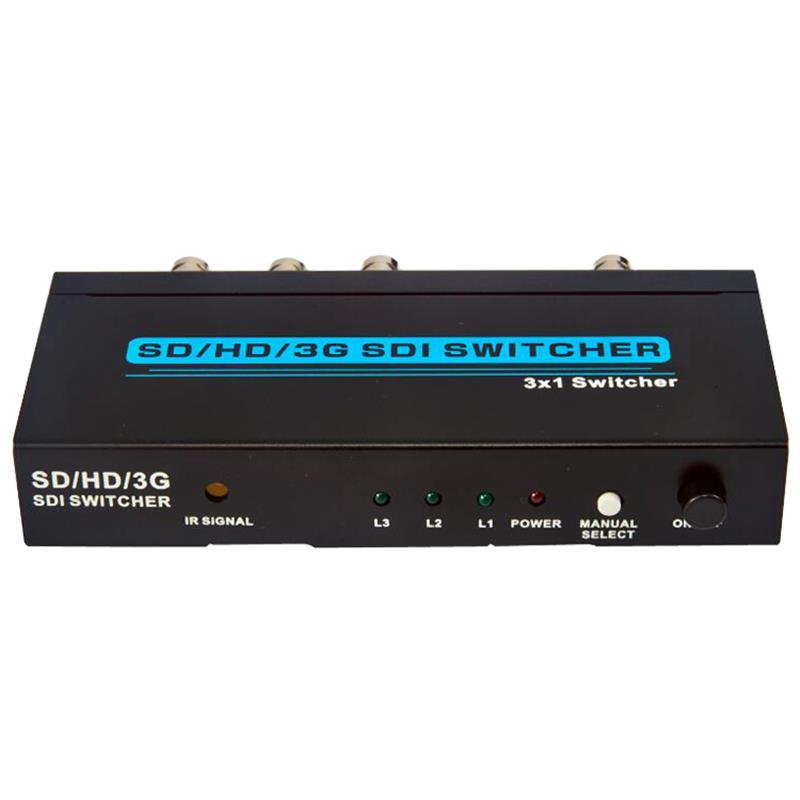

Tämä on SDI-merkkikytkin, se voi vaihtaa lisää SDI-signaalin ryhmiä SDI-HD-monitoriin manuaalisella painikkeella tai kauko-ohjauksella.Tuotteen automaattinen tunniste, joka sopii yhteen SD-SDI:n, HD-SDI:n, 3G-SDI:n kanssa, kaikki SDI-signaalin muoto.Se on tuki 2.97Gbps kaistanleveys, ja tukee tappiotonta siirtoa pitkiä matkoja.

2.0 Ominaisuudet

Ykkönen.         Tukee 3:n SDI- syötteen signaalikytkintä 1-HD SDI- monitoriin.

Kaksi.         Tukee SDI(270Mb/s), HD-SDI(1.485Gb/s), 3G-SDI(2.97Gb/s) videomuotoa.

Kolmonen.         Sisäänrakennettu kaapelitasapaino, kellon palautus ja ajo.

4.         Tukee päätöslauselmia enintään 1920& 35; 120;1080@60Hz.

5.         Tukee signaalin syöttö- ja lähtöetäisyyksiä yli 300m, kun kyseessä on SD-signaali, 200m HD-signaali ja 100m 3G-signaali.

Kuudes.         Tukee 5-12V suurjännite syöttöä.

3.0 Paketti

Ennen kuin yritätte käyttää tätä yksikköä, tarkistakaa pakkaukset ja varmistakaa, että pakkauksessa on seuraavat tuotteet:

(1)3x1 SDI Switcher ----------------------------------------------------------------------------

(2)5V 1A DC Power Supply adapter -----------------------1PCS

Operaatio Manual...

4.0 Määritelmät

"Frequency Bandwide--------------------------------------------------------------------------------

SDI Switcher Input Ports----------------------------------------------------------------------

SDI Switcher Output Port---------------------------------------------------------------------

"Power Supply...------------------------------------------------------------------------------------

ESD Protection Human Body Model-------------------------------------------------------------------

    ± 4kV (kontaktin purkaus)

Mitat (mm)-------------------------------150 (L) X 65(W) X 25 (H)

"Paino--------------------------------------------------------------350g

"Operating Lämpötila..........................................................................." "0----------------------------------------------------------------------

Storage Lämpötila---------------------------------------------------------------------------------------------------

Suhteellinen kosteus-----------------------------------------------------------------------------------

Power Consumption (Max)--------------------------------------------------------------------------------
