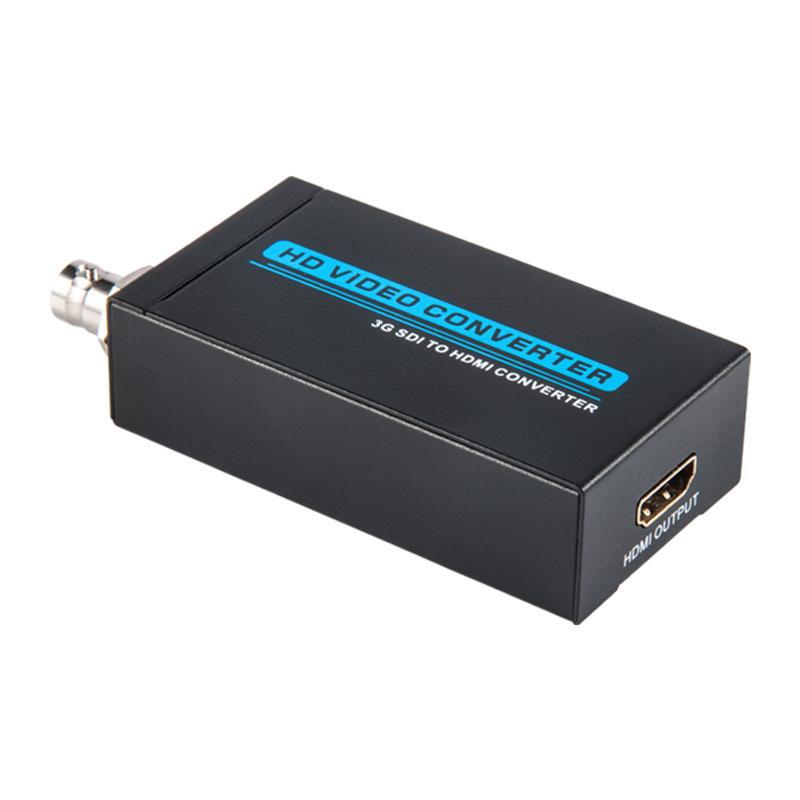

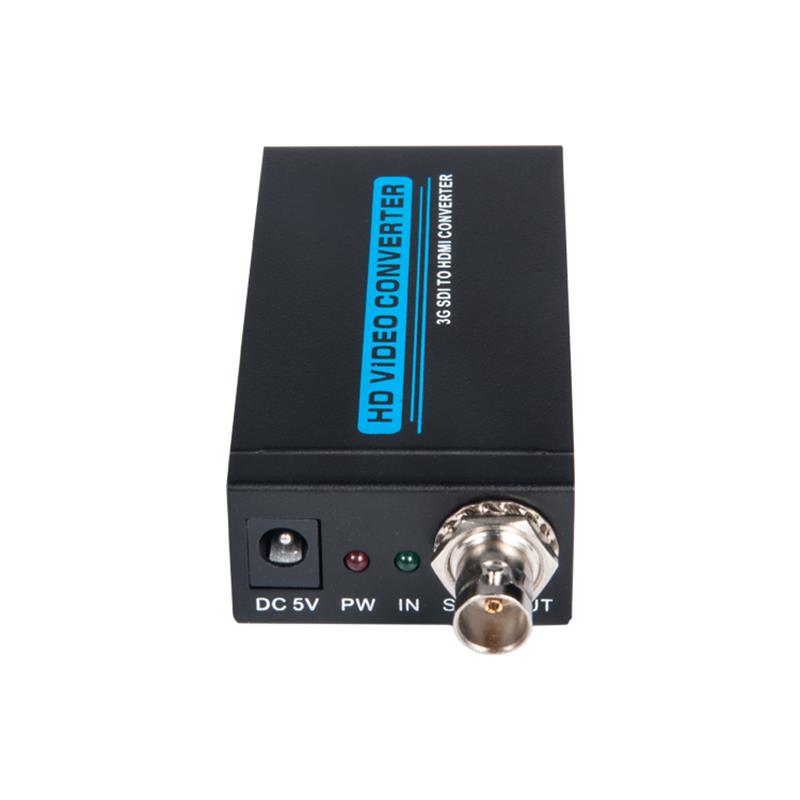

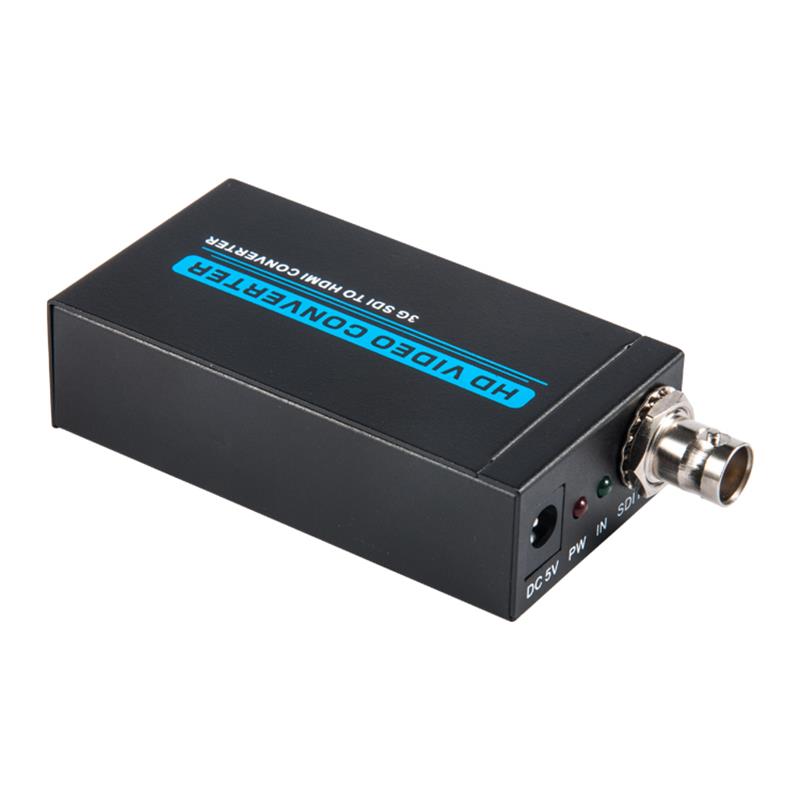

1.0 Johdanto

SDI:n ja HDMI:n muuntimen avulla SDI:n, HD-SDI:n ja 3G-SDI:n signaaleja voidaan näyttää HDMI/SDI:n näytöillä samalla kun varmistetaan korkeat bittitasot 2.970 Gbit/s, jotta voit välittää nopeasti signaalia ilman häviötä.Ammattilaisille tämä tarkoittaa sitä, että nyt on helpompi jakaa ja laajentaa 3G SDI-signaaliasi samalla kun sinulla on mahdollisuus näyttää työsi HDMI näytöillä HDMI-muuntimen ansiosta.Lisäksi 3G-SDI-mallin ansiosta käyttäjät voivat käyttää samanaikaisesti sekä SDI- että HDMI-näyttöjä ja käyttää niitä.

2.0 Ominaisuudet

1) Toiminta 2.970Gbit/s, 2.970/1.001Gbit/s, 1.485Gbit/s, 1.485/1.001Gbit/s   ja 270Mbitit/s.

2)Tukee SMPTE 425M (taso A ja taso B), SMPTE 424M, SMPTE 292M,SMPTE 259M-C.

3)Tasapainoinen ja uudelleen kellotettu silmukan tuotos• Integroitu audio deembdder for a   enintään kahdeksan kanavan, 48 kHz audio.

4)Automaattisen videotilan ilmaisin (3G/SD/HD)

5)Siirtyminen SMPTE 425M-tasosta B tasolle A 1080p 50/59.94/ 60 4:2:2 10-bittinen.

6)Yhteys muihin yksiköihin, jotta signaali voidaan laajentaa pitkien matkojen päähän.

7)Samanaikainen näyttö SDI- ja HDMI-signaaleilla

8)Tukee SDI-signaaleja signaalin siirtoetäisyydeltä 300M:een asti,   200M HD-signaaleja varten ja 100M 3G-signaaleja varten

3.0 Pakkausvarusteet:

Ennen kuin yritätte käyttää tätä yksikköä, tarkistakaa pakkaukset ja varmistakaa, että pakkauksessa on seuraavat tuotteet:

(1)SDI:

(2)5V DC Power Adaptor------------------

(3)Käyttäjien käsikirja------------------------------------------------------------------------------

4.0 Määritelmät

Syötetty portti   -----------------------------------------------------------------------------------------------

Ulostulo Port-----------------------------------------------------------------------------------------

SDI Transmission Rates--------------------------------------------2.970 Gbit/s ja 2.970/1.001 Gbit/s

In/Output Resolution---480i, 576i, 720p/50/59.94,60, 1080i/59.94/60

1080p/23.97/24/25/29.97/30/50/59.94/60

Power Supply...

ESD Protection Human Body -malli----------------------------------------------------------------------   ۱ 4kV (kontaktin purkaus)

Ääntä---

"Paino------------------------------------------------------------------------------------------------

"Operating Lämpötila...-------------------------------------------------------------------------------------------------

Storage Lämpötila----------------------------------------------------------------------------------------------------

"riemukas kosteus...-----------------------------------------------------------------------------------

Power Consumption, Max...
