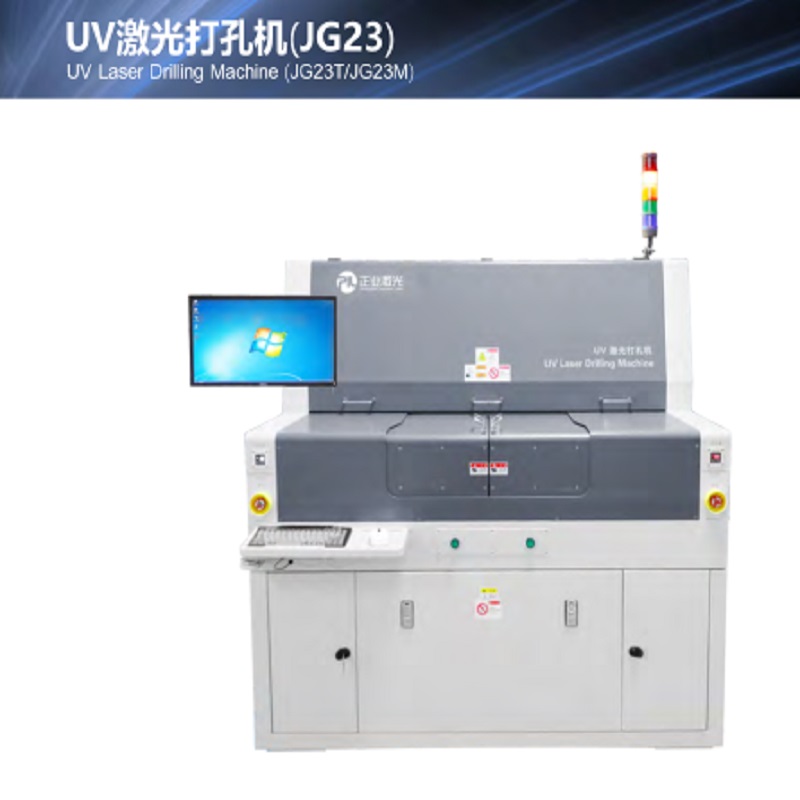

UV-laserporakone (JG23T / JG23M)

KÄYTTÖ

Käytetään pääasiassa piirilevyteollisuudessa, kaksipuolinen kuparifolio läpivientireiän sokean reiän prosessointiin ja HDI-levykupari-kupari-ikkunoiden käsittelyyn.

OMINAISUUDET

1.   Ota käyttöön edistynyt lentävä porausteknologia poran tehokkuuden ja laadun parantamiseksi.

2.   Kolme ohjelmistonhallintatasoa koneen ylläpidon ja hallinnan helpottamiseksi.

3.   Vahva toiminto päivittäiseen tallennukseen, kaikki työskentelytavat tallennetaan.

4.   RTR ja PTP suorittavat automaattisesti.

TEKNINEN PARAMETRI

ITEM                                                       Reikäkäsittelyn kautta                       Sokareikien käsittely

Järjestelmän käsittelyn tarkkuus                                                                 ± 20 pm

  (ZHENGYE-olosuhteet)

Laservoima                                                                                     11W @ 40kHz

Laser-aallonpituus                                                                                 aallonpituudella 355 nm

Pulssin leveys                                                 45ns ~ 60ns @ 40kHz                               90 ± 30ns @ 40kHz

Taajuusalue                                                 0-150kHz                                           40-90kHz

Energian hallinta                                                                         Energian seuranta

esineet                                                                       (1)   Suuri käsittelykoko: 520 mm × 620 mm

                                                                                (2) Taulukon numero: Yksi palkki, yksi alusta

Mitat (L x L x H)                                                     1600mm x 1650mm x 1940mm

Paino                                                                                             2300kg
