1.0 Johdanto

HDMI- ulottaja yhden CAT5e/6:n yli on työkalu, jolla HDMI-signaali voidaan ulottaa pitkien etäisyyksien päähän yhteensopivaan näyttöön.Kalliiten HDMI-kaapeleiden sijaan olemassa olevia CAT 5e/6-kaapeleita ja pistorasioita voidaan käyttää suorittamaan kehittyneitä toimintoja, kuten syvän värin (12-bitti/väri) videon ja digitaalisen audion siirtoa, jossa kaistanleveys on 225MHz.HDMI:n lähetin ja vastaanotin, yhden CAT 5e/6:n yläpuolella, on merkittävä HDMI:n lisälaite.HDMI Extender tukee myös IR uudelleenlähettämistä, joten voit hallita Lähde, joka on 150 metriä ulkopuolella käyttäen HDMI Extender.

2.0 Ominaisuudet

Ykkönen.       tasavirta 5V -virtalähde;

Kaksi.       HDMI 1.3, HDCP 1.1 ja DVI 1.1 vaatimukset täyttävä;

Kolmonen.       Tue syvää väriä 12- bitteihin/väriin asti;

4.       Tuki 20=60KHz IR uudelleenlähettäminen;

5.       käyttää yhtä CAT5e/6-kaapelia tietojen/DDC-tietojen toimittamiseen;

Kuudes.       tasapainottaa ja ottaa talteen saapuvat TMDS-tiedot, ennen kuin ne lähetetään uudelleen optimaalisessa laadussa saapuvan signaalin laadusta riippumatta;

Seitsemän.       Kaapelitestaus osoitti, että 1080p-resoluutiolla HDMI:n syöttölähde voi olla kymmenen metrin päässä.

Kahdeksalta.       Kun lähetetään signaali 1080p-resoluutiossa, CAT6:n toimintaetäisyys on 150-metriä(max).

3.0 Pakkausvarusteet

Kun olet purkanut putkesi ensimmäisen kerran, tarkista, onko mukana seuraavat tuotteet:

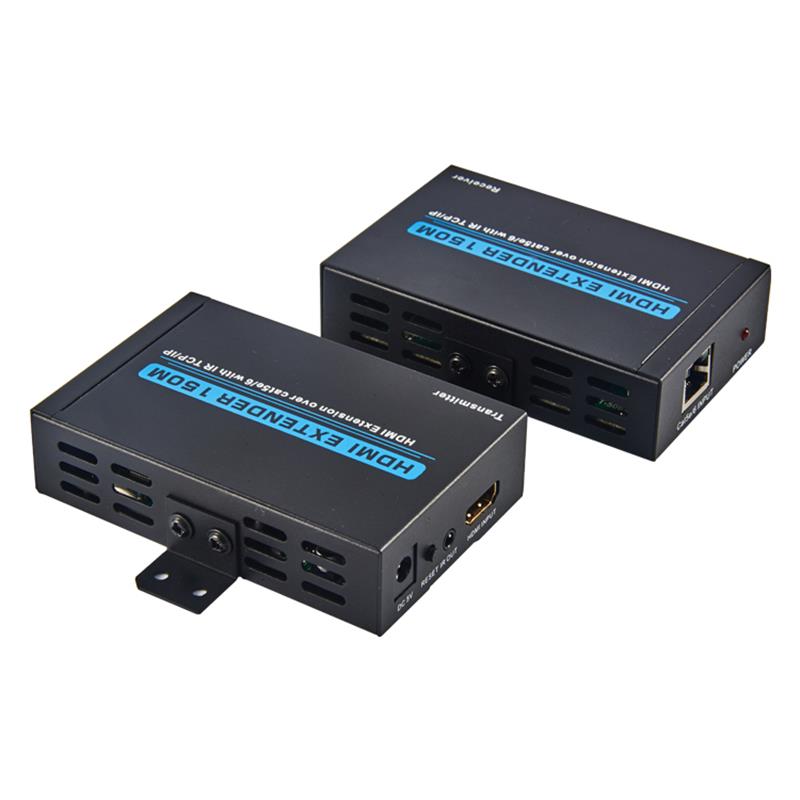

HDMI Extender Transmitter...

HDMI Extender Vastaanottaja...

"Ja minä............................................................................................................!

"R Vastaanottaja-----------------------------------------------------------------------------------------

5V DC Power Supply adapter...

"Operaatio Manual-----------------------------------------------------------------------------------

4.0 Määritelmät

Esiintymistiheys   "Bandwide-------------------------------------------------------------- 2.25Gbps   (yksi linkki)

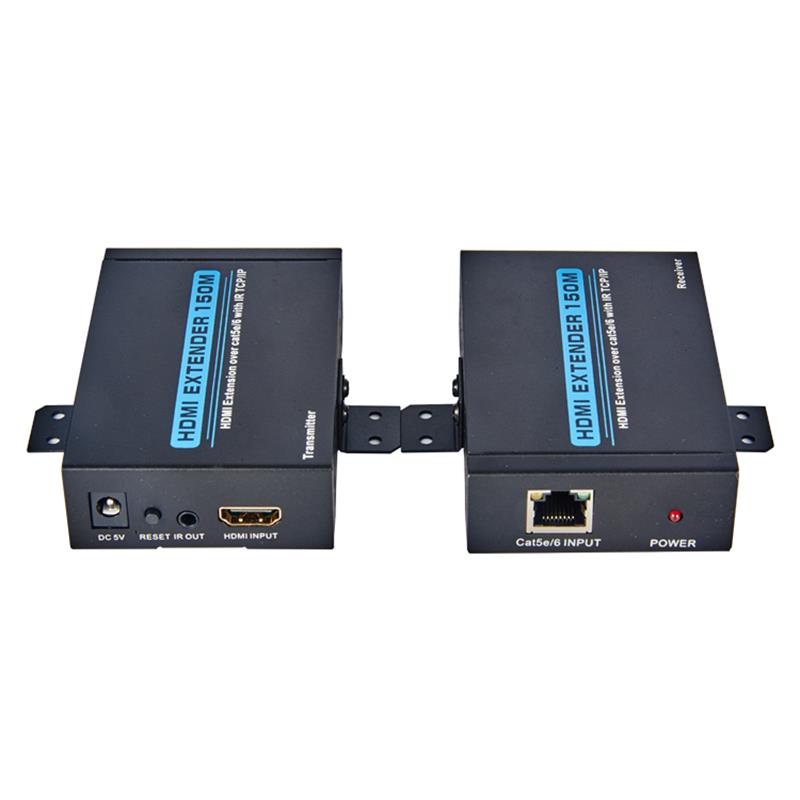

HDMIName   Lähettäjä Syötä/ Ulostulo Portit----------------------- 1x   HDMI Naisportti/1 x CAT6

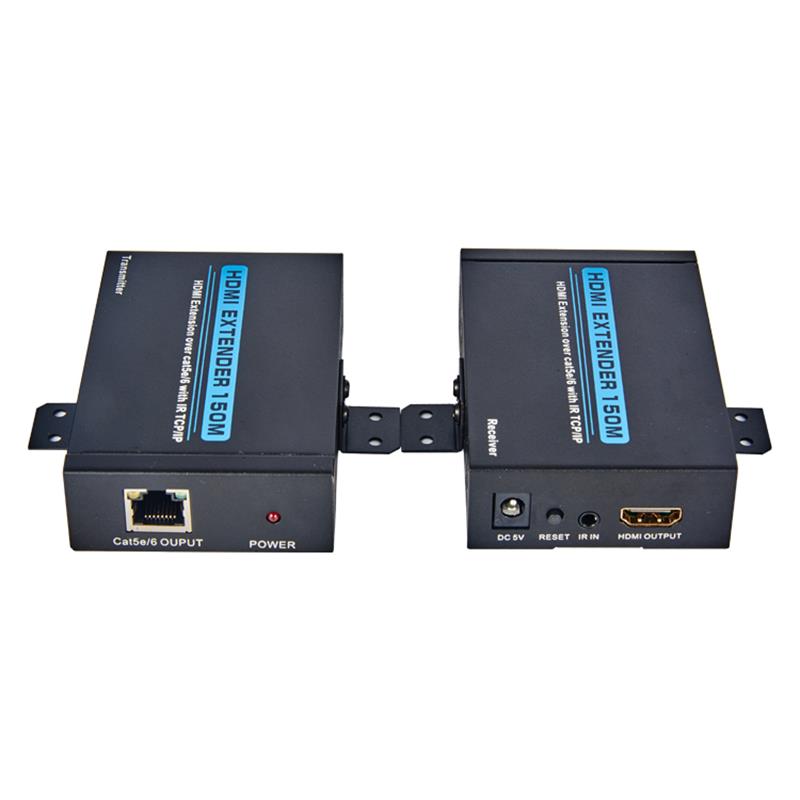

HDMIName   Vastaanottaja, sisääntulo, ulostulo, portit... 1   x HDMI Naisportti/1 x CAT6

Voima   "Supply------------------------------------------------------------------------ DC   5V

ESD:n suojaaminen   Ihmisvartalomalli:------------------- ۱   8kV (ilmavälin poisto)/ ۱   4kV (kontaktin purkaus)

Mitat   ... 65(W)   X 100 (D) X 25 (H)

Toiminta   Lämpötila... C   {40˚C / 32 F} 104˚F

Varastointi   Lämpötila... -20 C   1960˚C /-4 F 140_;F

Suhteellinen   Kosteus... 20%90   RH (muut kuin kondensaatiot)
