1.0   JOHDANTO

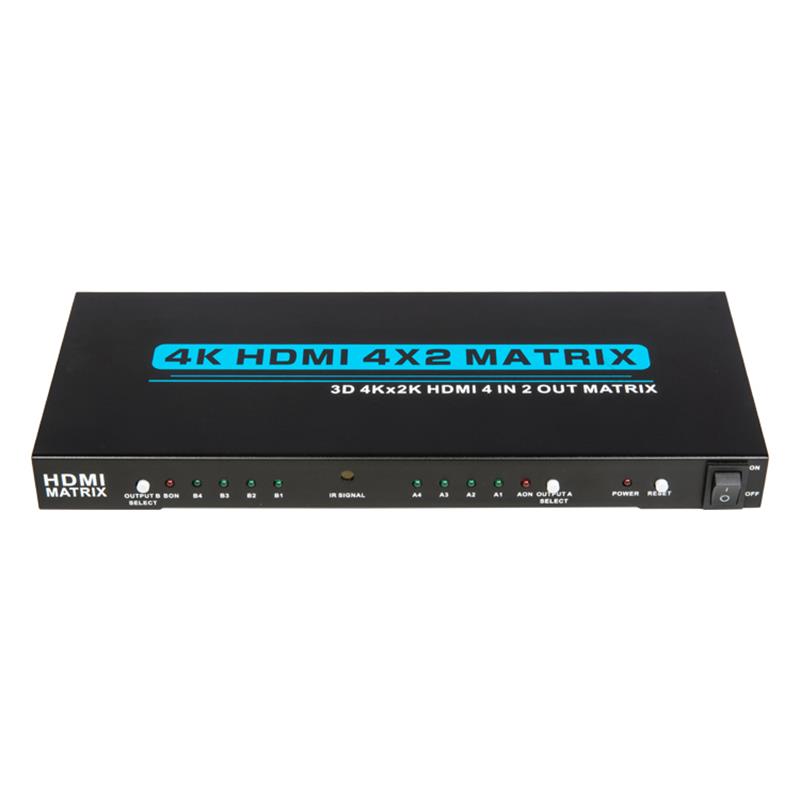

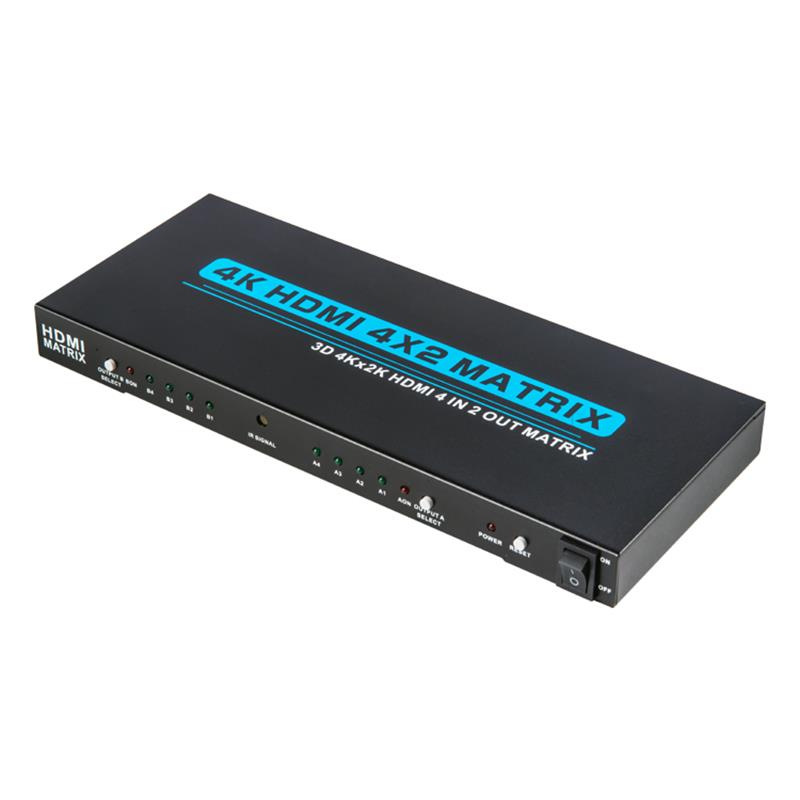

HDMI Matrix on täydellinen matriisituote, jossa on irrotetut ulkoiset audiolähtöportit, jotka voivat yhdistää 4:n erilaiset HDMI-signaalilähteet ja 2-näytöt.Se voi helposti vaihtaa minkä tahansa 1:n tai 2:n syötesignaalin 2:een näyttöön käyttämällä kaukosäädintä tai painepainiketta.Ulossignaalit voivat olla samanlaisia tai erilaisia.Käyttämällä tätä tuotetta voidaan välttää tarve katkaista ja kytkeä uudelleen signaalilähteet näkyviin usein.Se voi näppärästi valita syötesignaalin lähteet ensisijaisessa järjestyksessä ja hypätä yli niiden syöttösignaalin lähteet, jotka eivät ole toiminnassa.Se voi optimoida kotiteatterin järjestelmäsi parhaalla mahdollisella tavalla.

2.0 FEATURES

Älykäs kytkin

1.1 Kun sen neljä syöttöporttia on kytketty erikseen 4-merkkien hankintapisteeseen HDMI- kaapeleiden avulla HDMI- matriisi tunnistaa automaattisesti viimeisen   yhdistetty portti ja vaihtaa syöttösignaalinsa kahteen näyttöön.

2.Tarvittavat syötesignaalin lähteet on valittava käyttämällä etäyhteyttä   säätö- tai painepainike, jotta 2-näytöt voivat näyttää eri tavalla   signaalit.

Kolmonen.Työskennellään kaikkien HDCP-pohjaisten lähteiden kanssa ja näyttölaitteiden kanssa HDMI- portti.

4.Tukea korkean tason p äätöslauselmia enintään 1920*1200, mukaan lukien 480i/p, 576i/p, 720i/p 1080i ja 1080p,3840& 350;2160@25/30Hz.

5.Vaihda helposti neljän HDMI- lähteen väliin.

Kuudes.2 näytöt voivat saada samoja tai erilaisia signaaleja ilman molemminpuolista   vuorovaikutus.

Seitsemän.Yhdistetään helposti kaksikanavaiseen audiovastaanottimeen.

Kahdeksalta.Tue HDMI 1.4:ää.

-9.HDCP:n mukainen.

Kymmenen.Tue DVI- laitetta DVI: llä HDMI- adapteriin.

11.Se on helppo nakki.

-12.Metallin kotelon rakenne ja yleinen suojaus ilman signaalihäiriöitä.

13.Käytä kaukosäädintä tai paina painiketta valitaksesi vapaasti lähdekoodin.

14.LED osoittaa signaalin tehon.

3.0 PAKKAUKSEN SISÄLTÖ

Ennen kuin yritätte käyttää tätä yksikköä, tarkistakaa pakkaukset ja varmistakaa, että pakkauksessa on seuraavat tuotteet:

1.HDMI 4X2 Matrix--------------------1PCS

2.DC 5V Voimaadapter----------1PCS

3.Kauko-ohjaus------------------------------1PCS

4.Käyttäjien käsikirja----------------------1PCS

4.0 TEKNISET PARAMETRIT

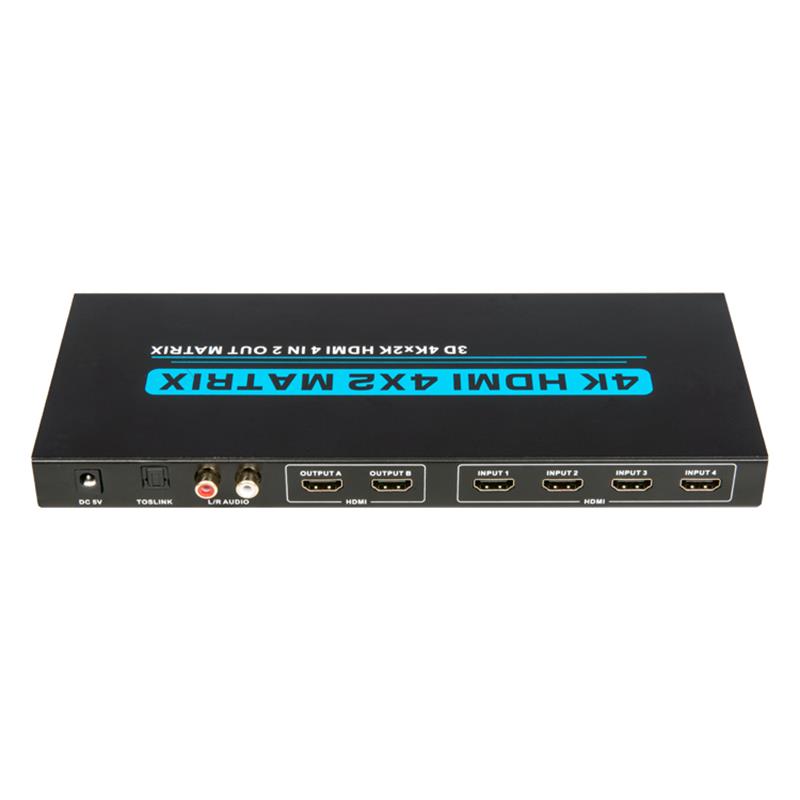

HDMIName   "Lähde, Input Port...------------------------------------------------------------ 4

Näyttö   "Device Output Port----------------------------------- 2

Lähde   Port Connector... HDMIName   19PIN

Näyttö   Device Port Connector... HDMIName   19PIN

HDCPName   Vastakkainen... KYLLÄ

Yksi   Link Range-------------------------------- 3840&9350;2160

Syöte   Video Signal--------- 0.5-1.0   Volts P- P

Syöte   DDC Signal------------------- 5   Volts P- P(TTL)

Syvä   Mitä sinä teet? 36bitti

HDMIName   Versio-------------- HDMI1.4

"Bandwide------------------------------------------------------------ Ylös   340Mhziin asti

Signaali   "Speed-------------------------------------------------------------- Ylös   10.2Gbps

A   pituus   Hän on... PS3 ≤ 15M ； Sininen DVD ≤ 15M

A   pituus   Product Cable------------------------- ≤ 25M

A   Kaapeli standardi-------------------- 26AWG   HDMI1.4

Pystysuunnassa   "Frequency Range...---------------------------------------------------------- 30Hz

Voima   Kulutus... 6.5Watts

Toiminta   Lämpötila... ℃ -70 ℃

Työskentely   "Voltage------------------------------------------------------------- DC   5V

Voima   Adaptor--------------------- 5V   2A

Netto   "Paino----------------------------------------------------------------- 1.08kg

Mitta:   Minä... 270*130*20
