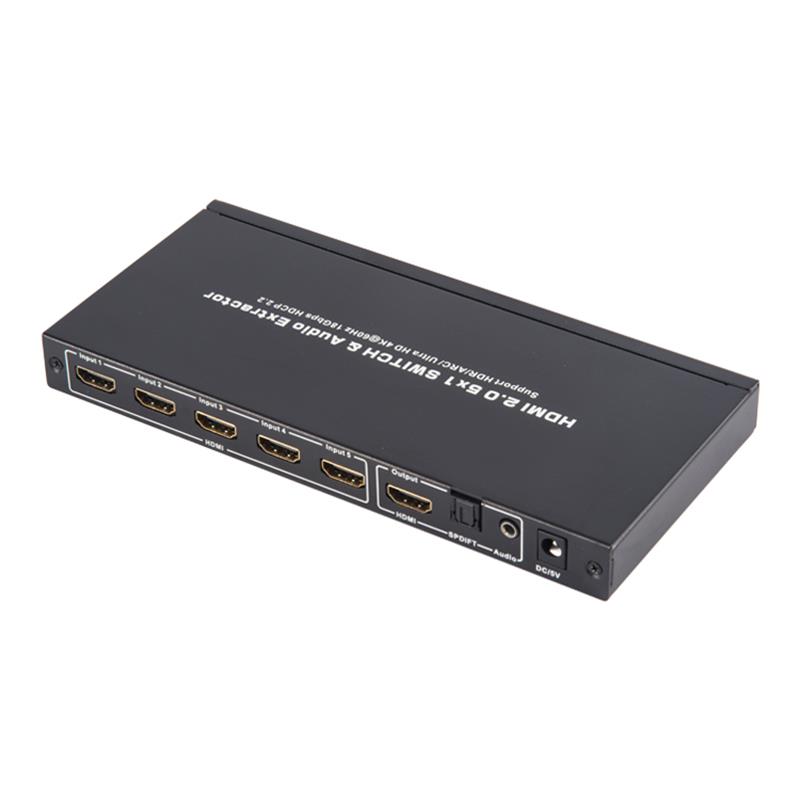

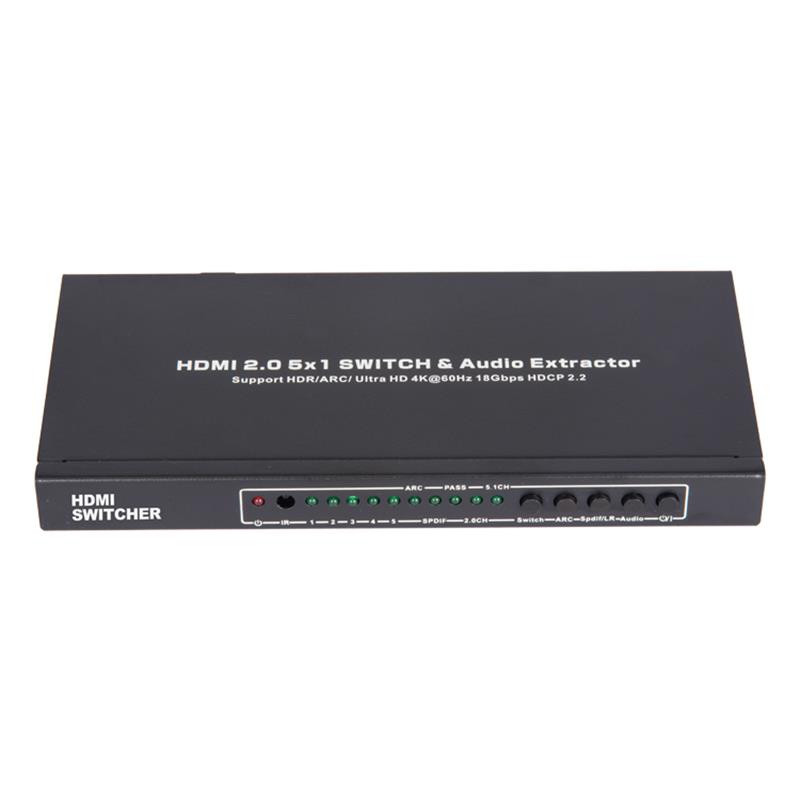

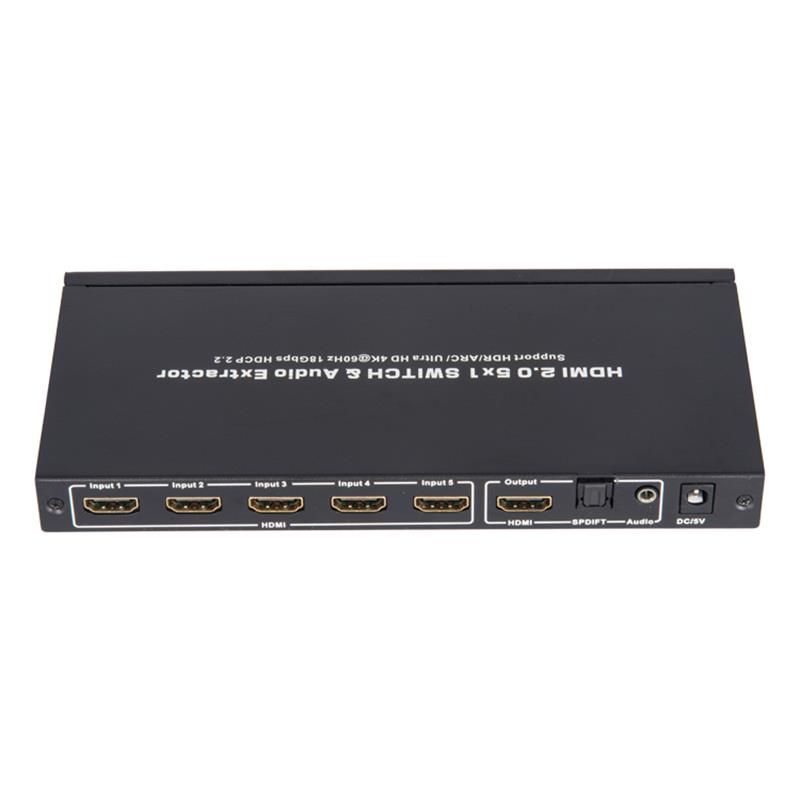

V2.0 HDMI 5x1 -kytkimen ja äänenpoistimen tuki ARC Ultra HD 4Kx2K @ 60Hz HDCP2.2 18 Gbps

Julkaisupäivä:2019-11-21 11:30

Viisi edut tuotteista

  • Yhteensopiva HDMI2.0, HDCP2.2 ja DVI 1.0 kanssa;
  • Tuet videoformaattia jopa 4k2k @ 30Hz 24-bittisellä RGB \/ YcbCR 4: 4: 4 \/ YCBCR4: 4: 4 ja jopa 4k2k @ 60Hz 12-bittisellä YCBCR 4: 4: 4;
  • Tukee jopa 7.1CH: n digitaalista surround-tilaa HDMI-ulostulossa
  • Tukee tavallista ääntä, DSD-ääntä ja HD (HBR) -ääntä.
  • Tukee ARC: tä (Audio Return Channel).

tuotteen yksityiskohdat

Kiitos, että ostit tuotteemme.Turvallisuuden varmistamiseksi ja monien vuosien ja\#39; Tuotteen ongelmaton käyttö Lue käyttöohje huolellisesti ennen kuin käytät tätä tuotetta.



1.0 KUVAUS

Laite on yksi monista porteista HDMI Audio Extractor, jossa tuetaan HDR, ARC, 3D ja 4KX2K, jotka voivat helposti vaihtaa useita HD Sources tai yksi MHL fiksu lähteet yhteen HD Display.Myös jokin syöttölähteistä tukee äänen extract by SPDIF ja LR audio ulostuskanava.Switcher tukee ARC toimintoa, joka voi tehdä TV audio palata takaisin AV vastaanotin.



2.0 FEATURES

Ykkönen.Syöte: HDMI x 5(HDMI/MHL 1- portti tukee MHL: ä).

Kaksi.Tuotos: HDMI x 1, Toslink/SPDIF x 1, AUDIO x 1.

Kolmonen.Vaihtaminen tapahtuu itsestään automaattisesti, kun satamissa on signaali;

4.täyttää HDMI2.0, HDCP2.2 ja DVI 1.0 vaatimukset;

5.Videomuodon tukeminen enintään 4k2k@30Hz ja 24bit RGB/YcbCR   4:4:4/YCBCR4:4:4,4,ja enintään 4k2k@60Hz ja 12bit YCBCR 4:4:4,4,4;

Seitsemän.Tukee 12-bittistä syvää väriä kanavaa kohti, enintään 36-bittistä kaikkia kanavia.

Kahdeksalta.Tukee 3.0Gbps TMDS/600MHz pikselikellon nopeutta kanavaa kohden, maksimi   TMDS:n kokonaisläpivirtaus on 18Gbps.

-9.Tukee suojaamatonta ääntä, kuten LPCM.

10.Tukee tiivistettyä ääntä, kuten DTS Digital, Dolby Digital, DTS-HD, ja Dolby True HD.

12.Tukee HDMI:n läpikulkua.

13.Tukee enintään 7.1CH digitaalista piiritystä HDMI:n tulosteessa.

14.Tukee enintään 5.1CH digitaalista piiritystä Toslinkin tulosteessa.

15.Tukee enintään 2.0-kanavan analogisia stereo-stereoita stereo-tulosteessa.

16.Tukee standardiääntä, DSD ääntä ja HD(HBR) ääntä.

17.Tukee ARC(Audio Return Channel).



3.0 PAKKAUKSEN LIITTEET

1.HDMI/MHL Audio Extractor ------1 PCS

2.Käyttäjän manuaali---------------------------------------------------------------1 PCS

3.Power Supplement----------------------------------------------------------------

4.Kauko-ohjaus--------------------------1-PCS(valinnainen)



4.0 SOVELTAMINEN

Se vaihtaa useita reittejä HDMI-signaaleja lähdelaitteesta, kuten DVD: stä, satelliittivastaanottimesta, asetuspakkauksesta, DV- kamerasta, A/V- vastaanottimesta ja muusta HDMI: n mukaisesta laitteesta, jonka avulla voidaan käyttää korkealuokkaista näyttölaitetta, kuten HDTV: tä ja HDFlat MI: n paneelinäyttöä.


5.0 Miten se toimii

Ykkönen.HDMI- kaapelin käyttö HDMI- lähteen liittämiseksi HDMI- syöttöporttiin. NAME OF TRANSLATORS

Kaksi.HDMI- kaapelin avulla HDMI- näyttö voidaan liittää HDMI- tulostuspaikkaan.

Kolmonen.Ääniyhteyden osalta valitse yksi seuraavista vaihtoehdoista.

  a. HDMI- läpimenon käyttämiseksi käytä HDMI-kaapelia vaiheesta 2:een   yhdistä äänivastaanotin HDMI- tulostuspaikkaan. NameSinun äänesi.   Vastaanottajan on lähetettävä videosignaali HD- näytöllesi. Name

  b.Toslinkin käyttämiseksi käytetään Toslink-kaapelia, joka liitetään audiolaitteisiin.(Huom: Toslink ei tue Dolby Digital Plus -ohjelmaa.Vaihda vaatteet.   tuotantopanoslähteen jaΧ39; äänen tuotos tarvittaessa toiseen tilaan.)

  c.Käyttää Coaxial, käyttää Coaxial kaapeli yhteyden stereo audio   laitteet.

4.Kytke virran adapteri.

5.Huomautus: Jos käytät Toslink-kaapelia, varmista, että kumisuojus on suojattu   kärjen kansi on jo poistettu molemmista päistä ennen liittämistä   ne laitteisiin.


6.0 Tekniset parametrit

"HDMI Source Input Port-------------------------------------------------------------------------------

Näytä laitesähde port-----------------------------------------------------------------------------------

Source Port Connector------------------------------------------------------------------------------

Display Device Port Connector----------------------------------------------19 PIN HDMI

HDCP Compliant----

"Single Link Range...------------------------------------------------------------------------------------------

"Input Video Signal-------------------------------------------------------------------------------------

Syötä DDC-signaali---------------------------------------------------------------------------------------

"Deep Color------------------------------------------------------------------------------------------

"HDMI Version------------------------------------------------------------------------------------------   4Kx2K@50/60Hz

Äänituotos---HDMI läpivirtaus;Up to 7.1CH;SPDIF tuotos up 5.1 ch,3.5mm stereo äänen ääni

"Bandwide------------------------------------------------------------------------------------------

Anna merkki Speed---

Panssarin pituus, kaapeli---------------------------------------------------------------------------   Cable at1080P@24bit 60Hz

Kaapelikaapelin pituus-------------------------------------------------------------------80450ft/15m 24   Cable at1080P@24bit 60Hz

Kaapeli, standardi...

Vertical Frequency Range...

Power Consumption(...----------------------------------------------------------------------------------

Operaatio Lämpötila...

"Working Voltage---------------------------------------------------------------------------------------

Power Adaptor...

"Net Weight----------------------------------------------------29kg

Ulottuvuus: L*W*H(mm)------------------------------------------------------150_



7.0 Asennus ja varotoimenpiteet

Välttääkseen sähköiskun, tuotteen vahingoittumisen ja turvallisuutesi suojaamiseksi • Huomatkaa seuraavat seikat:

1   Ravista niitä.

2.Laitteita ei saa sijoittaa auringon, sateen ja kostean tai   rajoittamaton ympäristö.

3.Nestemäisiä tuotteita ei saa sijoittaa laitteeseen.

4.Älä asenna laitteita lähelle lämmönlähteitä, kuten paloa, tehoa tai muuta vahvistimet, jotka tuottavat lämpöä.

5.Laitteeseen ei saa lisätä metallia tai muita esineitä sen lisäksi, että   kaapelien liittäminen satamiin.

6   ammattimaiset huoltohenkilöstö.
