Kiitos, että ostit tuotteemme.Turvallisuuden varmistamiseksi ja monien vuosien ja\#39; Tuotteen ongelmaton käyttö Lue käyttöohje huolellisesti ennen kuin käytät tätä tuotetta.

1.0 KUVAUS

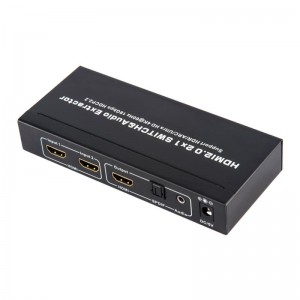

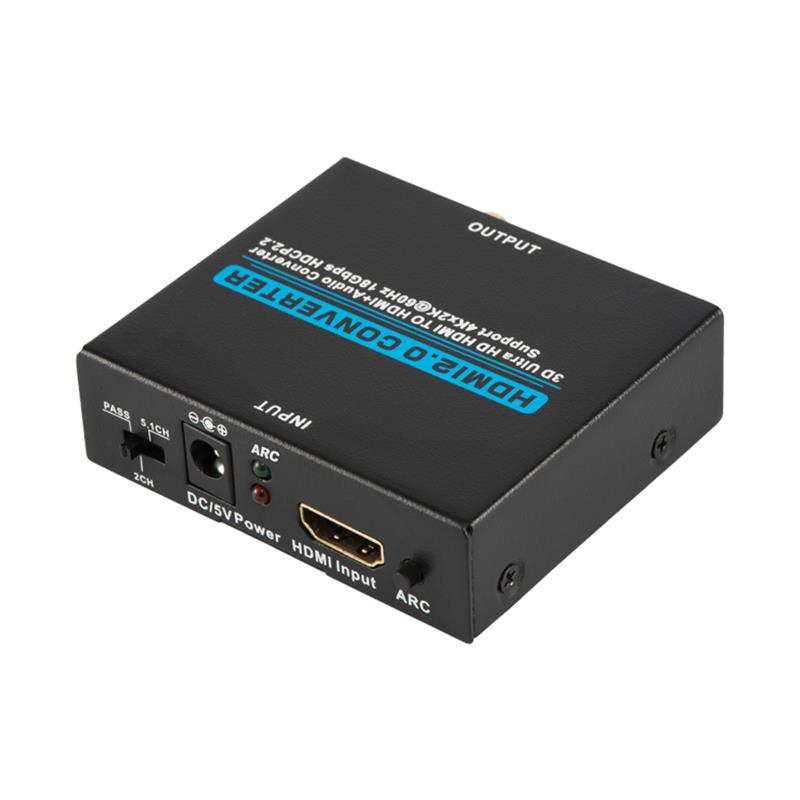

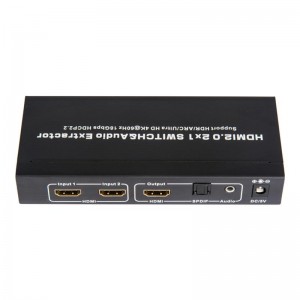

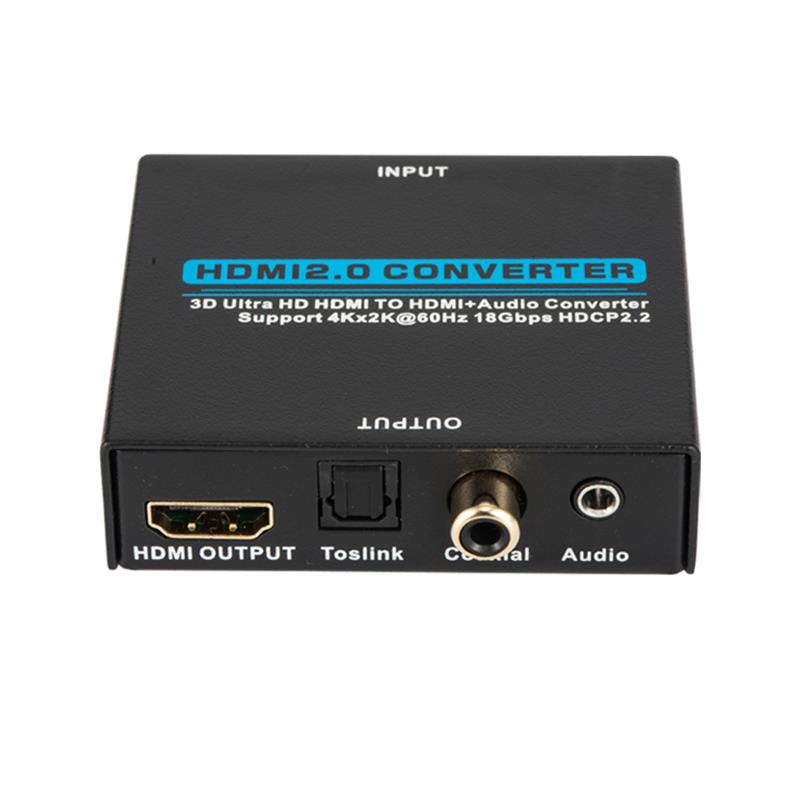

Laite on yksi HDMI Audio Extractor, jonka tukena on HDR, ARC, 3D ja 4KX2K, joka voi helposti vaihtaa useita HD-lähteitä tai yhtä MHL-älykästä lähdettä yhteen HD- näyttöön.Myös jokin syöttölähteistä tukee äänen extract by SPDIF ja LR audio ulostuskanava.Tukee ARC toiminto, joka voi tehdä TV audio takaisin AV vastaanotin.

2.0 FEATURES

Ykkönen.Syöte: HDMI x 1(HDMI/MHL 1- portti tukee MHL:ää).

Kaksi.Tuotos: HDMI x 1, Toslink/SPDIF x 1, AUDIO x 1.

Kolmonen.täyttää HDMI2.0, HDCP2.2 ja DVI 1.0 vaatimukset;

4.Videomuodon tukeminen enintään 4k2k@30Hz ja 24bit RGB/YcbCR

    4:4:4/YCBCR4:4:4,4,ja enintään 4k2k@60Hz ja 12bit YCBCR 4:4:4,4,4;

5.Tukee 12-bittistä syvää väriä kanavaa kohti, enintään 36-bittistä kaikkia kanavia.

Kuudes.Tukee 3.0Gbps TMDS/600MHz pikselikellon nopeutta kanavaa kohden, maksimi

  TMDS:n kokonaisläpivirtaus on 18Gbps.

Seitsemän.Tukee suojaamatonta ääntä, kuten LPCM.

8.Tukee tiivistettyä ääntä, kuten DTS Digital, Dolby Digital, DTS-HD,

    ja Dolby True HD.

9.Tukee HDMI:n läpikulkua.

10.Tukee jopa 7.1CH:n digitaalista piiritystä HDMI:n tulosteessa.

11.Tukee enintään 5.1CH:n digitaalista piiritystä Toslinkin tulosteessa.

12

13.Tukee standardiääntä, DSD ääntä ja HD(HBR) ääntä.

14.Tukee ARC(Audio Return Channelia).

3.0 PAKKAUKSEN LIITTEET

1.HDMI/MHL Audio Extractor ------1 PCS

2.Käyttäjän manuaali---------------------------------------------------------------1 PCS

3.Power Supplement----------------------------------------------------------------

4.0 SOVELTAMINEN

Se vaihtaa useita reittejä HDMI-signaaleja lähdelaitteesta, kuten DVD: stä, satelliittivastaanottimesta, asetuspakkauksesta, DV- kamerasta, A/V- vastaanottimesta ja muusta HDMI: n mukaisesta laitteesta, jonka avulla voidaan käyttää korkealuokkaista näyttölaitetta, kuten HDTV: tä ja HDFlat MI: n paneelinäyttöä.

5.0 Miten se toimii

Ykkönen.HDMI- kaapelin käyttö HDMI- lähteen liittämiseksi HDMI- syöttöporttiin. NAME OF TRANSLATORS

Kaksi.HDMI- kaapelin avulla HDMI- näyttö voidaan liittää HDMI- tulostuspaikkaan.

Kolmonen.Ääniyhteyden osalta valitse yksi seuraavista vaihtoehdoista.

  a. HDMI- läpimenon käyttämiseksi käytä HDMI-kaapelia vaiheesta 2:een   yhdistä äänivastaanotin HDMI- tulostuspaikkaan. NameSinun äänesi.   Vastaanottajan on lähetettävä videosignaali HD- näytöllesi. Name

  b.Toslinkin käyttämiseksi käytetään Toslink-kaapelia, joka liitetään audiolaitteisiin. (Huomautus: Toslink ei tue Dolby Digital Plusia.Vaihda vaatteet.   tuotantopanoslähteen jaΧ39; äänen tuotos tarvittaessa toiseen tilaan.)

  c.Käyttää Coaxial, käyttää Coaxial kaapeli yhteyden stereo audio   laitteet.

4.Kytke virran adapteri.

5.Huomautus: Jos käytät Toslink-kaapelia, varmista, että kumisuojus on suojattu   kärjen kansi on jo poistettu molemmista päistä ennen liittämistä   ne laitteisiin.

6.0 YKSITYISKOHTAINEN TEKNINEN PARAMETER

HDMI resoluutio----------------------------------------------------------------- Ultra HD   3D 4Kx2K@50/60Hz (* max)

Lähde   Port Connector... 36-bitti   Syvä väri kaikilla kanavilla

Ääni   ...ulos...-------------------------- HDMIName   läpikulku; enintään 7.1CH; SPDIF:n tuotos enintään 5.1 g 3.5mm stereoiden ulostulo ääni.

Enintään   "Leveys per kanava--------------------------------------------------------------------- 60MHz

Max Baud rate per näytös--------------------- 18Gbps

Syöte/tuotos   "TMDS signal----------------------------------------------------------------------- 0.5'.1.5V   p-p(TTL)

Syöte/tuotos   DHC signaali... 5V   p-p(TTL)

Syöte   "Kaapeli, matka.........--------------------------------------------------------------- ≤50ft/15m   24 AWG HDMI suuri nopeus/ Cable at1080P@24bit 60Hz

Tuloste   "Kaapeli, etäisyys...------------------------------------------------------------- ≤50ft/15m   24 AWG HDMI suuri nopeus/ Cable at1080P@24bit 60Hz

Toiminta   Lämpötilan vaihteluväli--------------------------------------------------------------- 5=176F   131°F /-15°C–55°C

Toiminta   Kosteuden vaihteluväli----------------------------------------------------------------- 5 prosenttia   90% RH(Ei kondensaatiota)

Ääliö! 60&\35;120;70x20 (mm)

"Paino--------------------------- 130g

Voima   "Subscuption (max)----------------------------------------------------------------- 1.5   watteina

Toiminta   Lämpötila... 0℃ TO   70℃

Työskentely   "Jännä........................................................................"? DC 5V

Voima   "Adapter------------------------------------------------------------------------------- 5V 1A

7.0 Asennus ja varotoimenpiteet

Välttääkseen sähköiskun, tuotteen vahingoittumisen ja turvallisuutesi suojaamiseksi • Huomatkaa seuraavat seikat:

Ykkönen. Sammuta tai irrota signaalijohdot hitaasti ja älä usein kytke niitä pois, irrota ne tai

  Ravista niitä.

2.Laitteita ei saa sijoittaa auringon, sateen ja kostean tai

  rajoittamaton ympäristö.

3.Nestemäisiä tuotteita ei saa sijoittaa laitteeseen.

4.Älä asenna laitteita lähelle lämmönlähteitä, kuten paloa, tehoa tai muuta

  vahvistimet, jotka tuottavat lämpöä.

5. Laitteeseen ei saa lisätä metallia tai muita esineitä sen lisäksi, että

    kaapelien liittäminen satamiin.

Kuudes. Älä pura laitteistoa itse • se on pidettävä yllä

  ammattimaiset huoltohenkilöstö.
