Kiitos, että ostit tuotteemme.Turvallisuuden varmistamiseksi ja monien vuosien ajaksi\#39; tuotteen ongelmaton käyttö, lue käyttöohje huolellisesti ennen kuin käytät tätä tuotetta.

Kuvat ja tekninen parametri ovat vain viite, Kuten erityisiä olosuhteita, olkaa alttiina varsinaiselle tuotteelle.

1.0 Johdanto

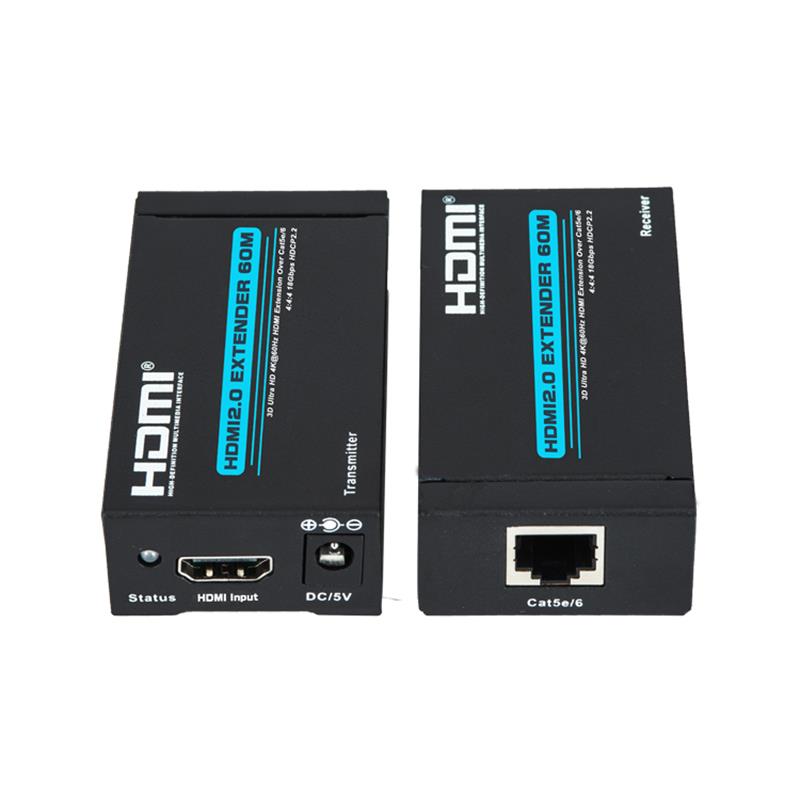

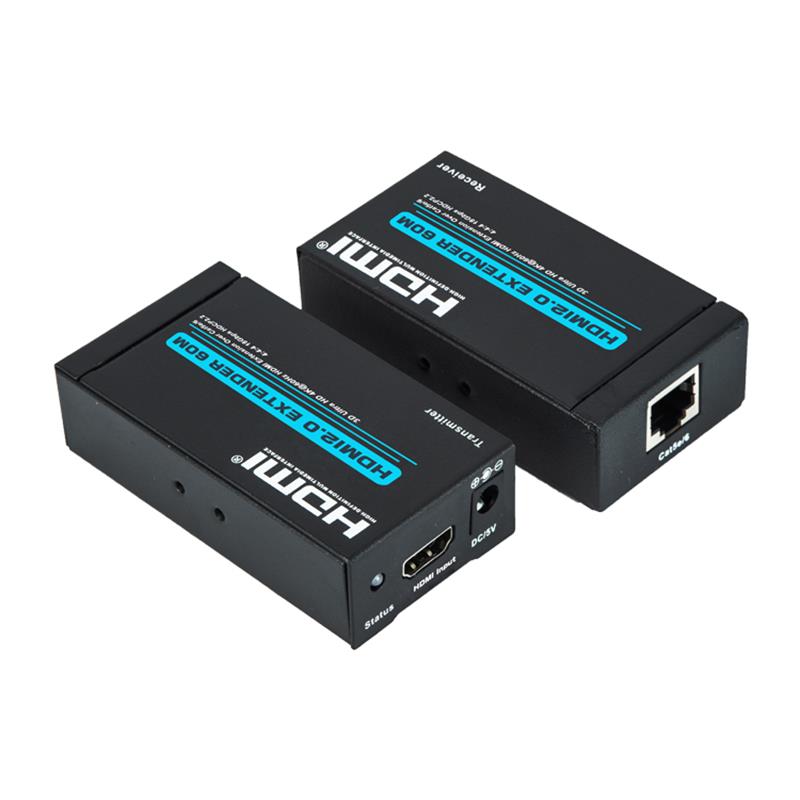

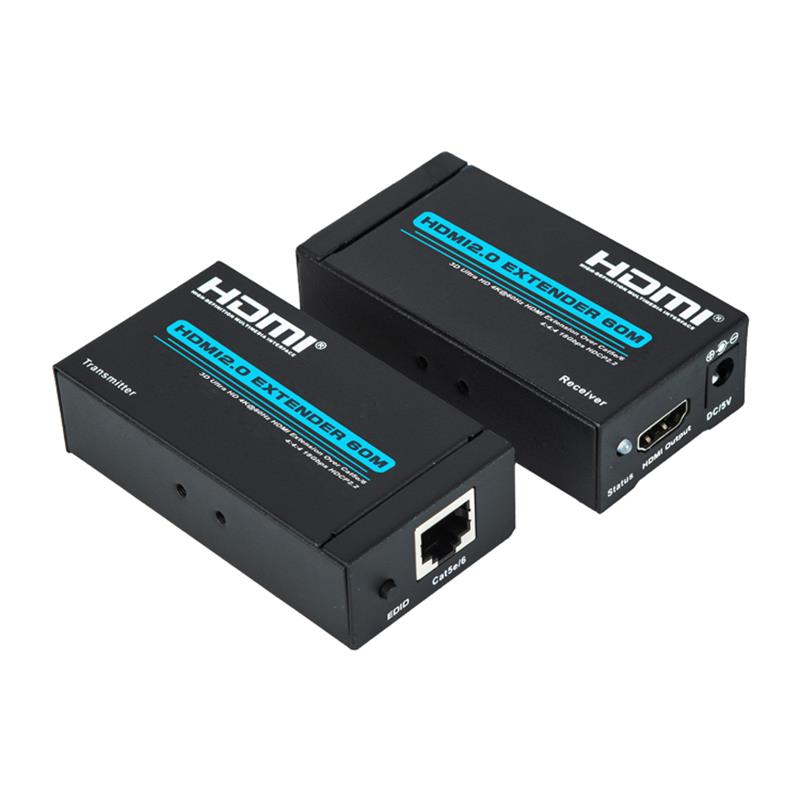

HDMI2.0 60M HDMI Extender käyttää yhtä Cat5e/6 (suositeltu)kaapelia HDMI-kaapelin sijaan, voit ulottaa 4K-signaalin 60-mittariin. Laajentajan tarkoituksena on saavuttaa pitkän matkan merkkisuora siirto halvoilla johdoilla.

2.0 Ominaisuudet

1) täyttää HDMI2.0, HDCP2.2 ja DVI 1.0 vaatimukset;

2) Signaalin siirto:cat5e tai cat-6(suositeltavat) kaapelit enintään 60   mittarit HDMI-kaapeleiden sijaan on kytketty TX:n ja RX:n väliin   Laajentaja;

3) Videomuodon tukeminen enintään 4k2k@60Hz ja 24bit RGB/YcbCR   4:4:4/YCBCR4:4:4,4,ja enintään 4k2k@60Hz ja 12bit YCBCR 4:4:4,4,4;

4) 3D- kehyksen tuki videomuodossa enintään 1080p@60;

5) EDID-kytkimen tukeminen;

6) Ääniformaatin tuki:   DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD;

7) pidentää siirtomatkaa ja parantaa siirtosignaalia;

3.0 Pakkauksen lisälaitteet

Kun olet purkanut putkesi ensimmäisen kerran, tarkista, onko mukana seuraavat tuotteet:

1.HDMI Transmitter ------------------------1PCS

2.HDMI Vastaanottaja---------------1PCS

3.Power Supplement---------------------------------------------------------------

4.Käyttäjän manuaali--------------------1PCS

4.0 Eritelmä

CAT-6:n kaapelin pituus lähettimen ja vastaanottimen välillä...-------------------------------------------------------yli 60-metriseen

HDMI Input/Output-------------------------------4Kx2K@60Hz/1080p/1080i/720p/5760p/576p/480p/480i

Tue ääniformaattia -------------------------------------------------------------------------------------------------

Max kaistanleveys--------------------------------------------------------------------------------------------------

Max Baud rate...

"Input Video Signal -----------------------------------------------------------------------------------------------------

Ulostus DDC signaali------------------------------------------------------------------5Volts p-p (TT1L)

Panost/Output HDMI kaapeli etäältä----------------------------------------------------------------------------------

Max, joka tekee työtä...

Voimaadapterin muoto --------------------------------------------------------------------------------------------------

"Operating Tempture range...----------------------------------------------------------------------------------------------

"Operatiivinen Nöyryys"--------------------------------------------------------------------------------------

Ulottuvuus (L x W x H)---------------------------------------------------82x43.5x23.5mm---

5.0 Kytke ja toimi

5.1 Liitä lähdelaite lähetin lähettämällä yksi HDMI kaapeli(Max=10M).

5.2 Kytke näyttölaite vastaanottimen kanssa yhdellä HDMI-kaapelilla (Max=10M).

5.3 Yhteys TX ja RX yhdellä cat5e/6(Max=60M).

5.4 Kytke virransyöttö TX:ään ja RX:ään.

5.5 LED-indikaattori:Kun signaali syötetään toimintaan, vakaa sininen valo.

6.0 Asennus ja varotoimenpiteet

Välttääkseen sähköiskun, tuotteen vahingoittumisen ja turvallisuutesi suojaamiseksi • Huomatkaa seuraavat seikat:

Ykkönen.       Sammuta tai irrota signaalijohdot hitaasti ja älä usein kytke niitä irti, irrota tai ravista niitä.

Kaksi.       Laitteita ei saa sijoittaa auringon, sateen ja kostean tai   rajoittamaton ympäristö.

Kolmonen.       Nestemäisiä tavaroita ei saa sijoittaa laitteeseen.

4.       Älä asenna laitteita lähelle lämmönlähteitä, kuten tulipalo, teho taimuita vahvistimia, jotka tuottavat lämpöä.

5.       Laitteeseen ei saa lisätä metallia tai muita esineitä sen lisäksi, että kaapelit liitetään satamiin.

Kuudes.       Älä pura laitteistoa itse, vaan sen on oltava ammattimaisen huoltohenkilöstön hallussa.
