Akseli Crack Rotor Dynamics (3)

Julkaisupäivä:2021-08-13

Simulation tulokset

Voitnäytä crack vaikutus dynaamiseen roottorin käyttäytyminen, roottorin kiihtyvyys laskettiin alueella 0

4000 rpm. Vain paino- voima on ulompi vaikutus. Ensimmäisen kriittisennopeuden tällaisten roottorin osuuswCR=2643,6 min (44,06 Hz). Kuvio 4 esittää saadun amplitudefrequency ominaisuudet.

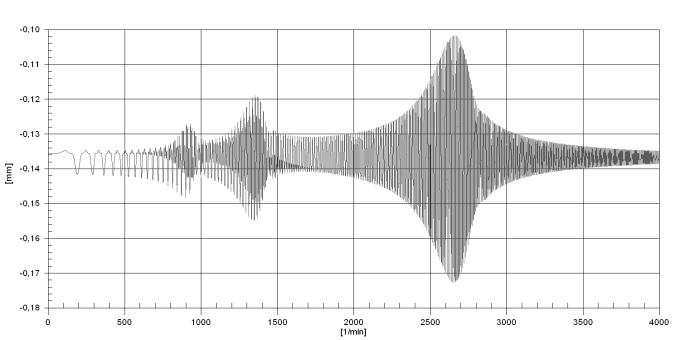

Figure 4. amplitudi-frequency ominaisuuksia halkeaman osassa

at 1/3 ja 1/2 kriittisiänopeus, parametrinen resonanssit ovat seurausta syklisen muutoksen hetkellä stiffnessnäkyviin. Cascade kaavio osoittaa 1x, 2x ja 3x roottorin harmonisten kuviossa 5.

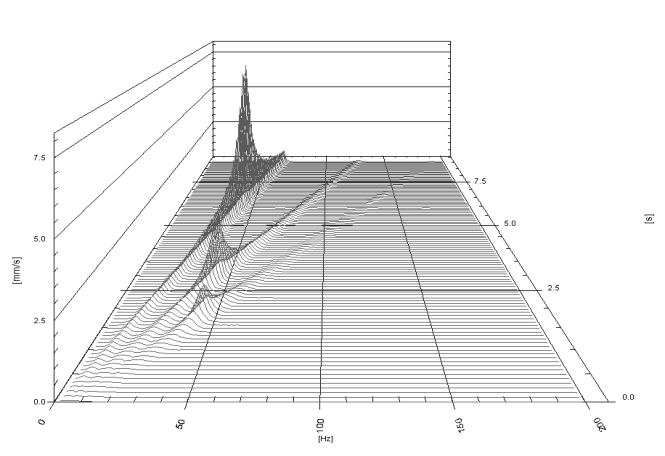

Figure 5. cascade kaavio värähtelynnopeutta, kun roottori kiihtyy jopa 4000 rpm:

  Dynamic roottorin ominaisuudet (spektrit ja radat) on annettu allanimellä järjestelmienw=1/3wCR ,w=1/2wCR,w=wCR .Vain roottorin paino edustaa ulkoisten kuormitusten.

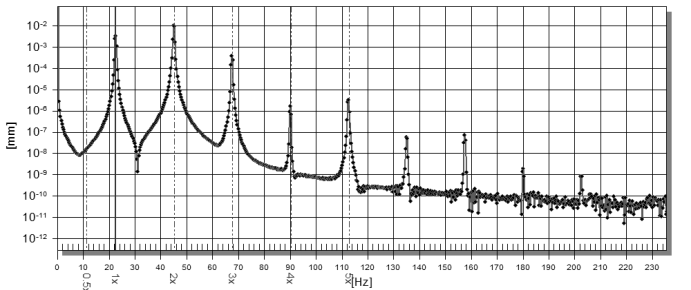

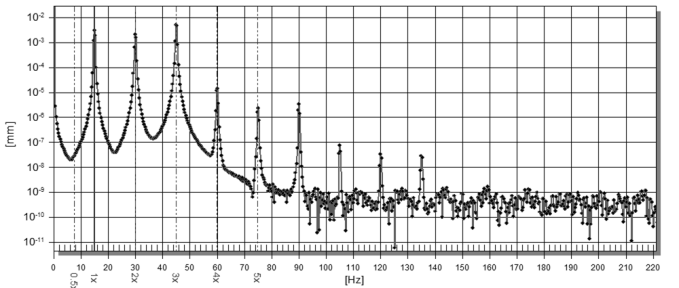

Figure 6 Signaalin spektri 1/3wCRregime sisään logaritmisiin koordinaatit

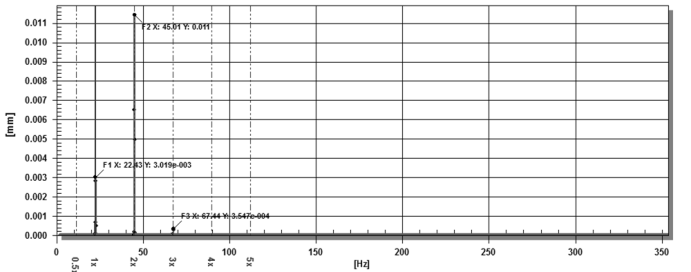

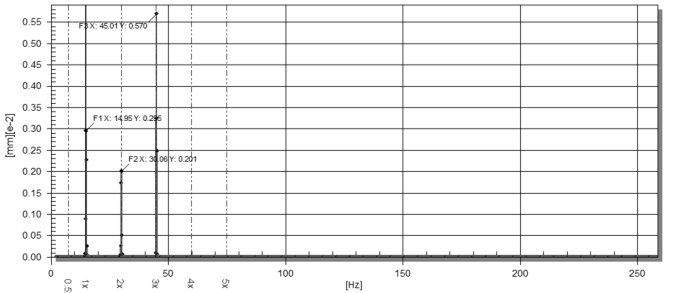

Figure 7 Signaalin spektrit 1/3wCRregime lineaarinen koordinaatit

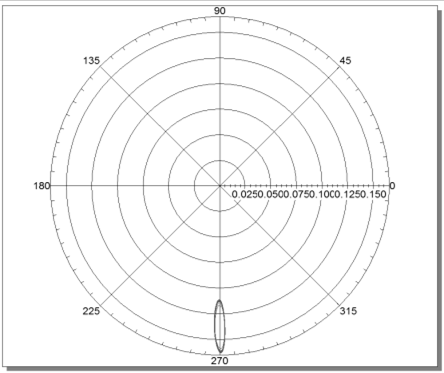

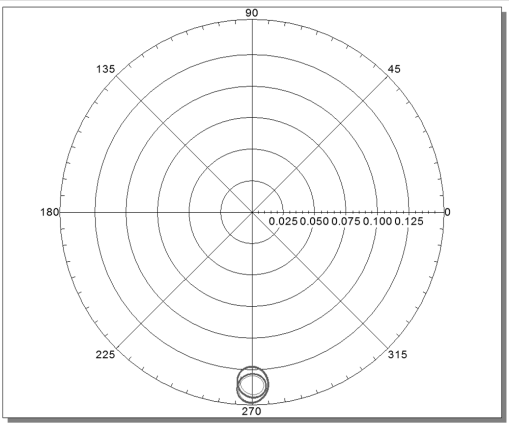

Figure 8 kiertoradat roottorin keskustan halkeaman jaksossa 1/3wCR regime


Figure 9 Signaali spektrit 1/2wCR regime logaritminen koordinaatit

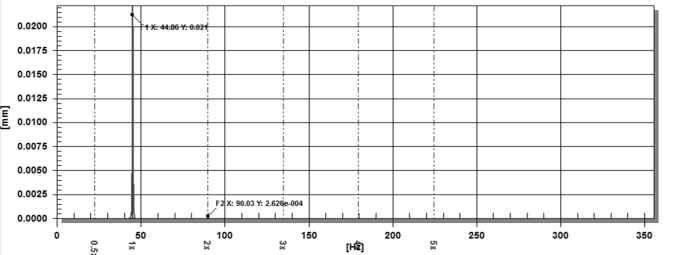

Figure 10 Signaalin spektri 1/2wCR regime lineaarinen koordinaatit

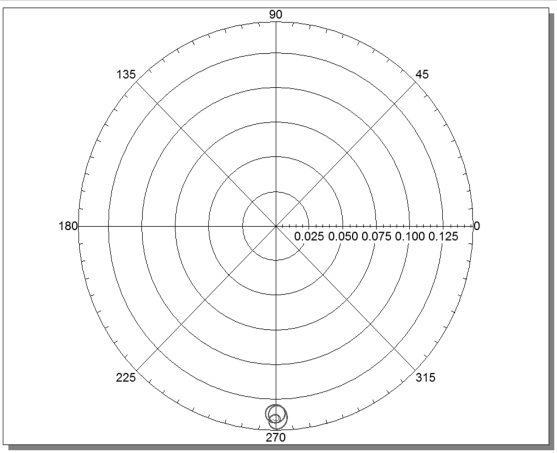

Figure 11 kiertoradat roottorin keskustan halki osiossa 1/2wCR regime

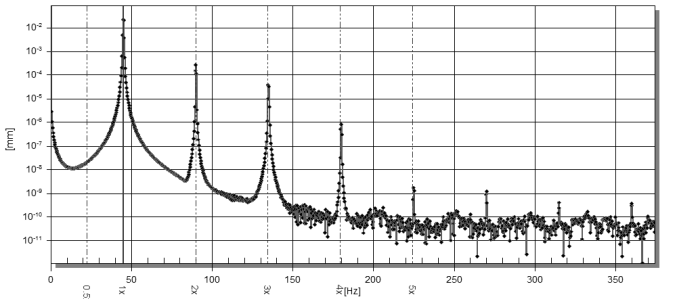

Figure 12 Signaalin spektritwCR regime logaritminen koordinaatit


Figure 13 Signaalin spektritwCRregime lineaarinen koordinaatit


Figure 14 kiertoradat roottorin keskustan halkeaman osiossawCR regime


  Saatiin tulokset osoittavat, että ulkonäkö aliharmonisen resonanssia voi olla diagnostinen merkki halkeaman appearance . Paras diagnostinen järjestelmä tunnistaa useita roottorin harmonisten on järjestelmän 1/3 ensimmäisen kriittisennopeuden. Kolme harmoniset roottorin taajuus lähellä amplitudit arvonähdään sitä.

Conclusion

Käytetäänkö Kehittyneen halkeaman mallin algoritmien analyysin dynaamiset ominaisuudet roottorit crack lowers merkittävästi tarvittavaa aikaa mallintamiseen ja analysointiin. Laskennan tulokset osoittavat, että halkeama akselin ota tutkittu roottori aiheuttaa muuttujien resonanssit järjestelmien 1/3wCR , 1/3wCR ,wCR being seurausta roottorin harmonics taajuuksilla 1x, 2x, 3x, 4x, jne todellisilla on mahdollisuus tuoda esiin kaksi tai kolme roottorin

harmonics. Läsnä aliharmonisen resonanssia, useita harmonisia ja muutos liikkeen kiertoradalla akselin  sections voivat olla merkkejä crack ulkonäkö. Samaantime olisi otettava huomioon, että todennäköisyys detect halkeaman käytännössä riippuu sen geometria ja syvyys, herkkyys käytettyjen laitteiden, läsnä kiertoradat anturit, jne. Joten ehdotettu malli olisi pidettävä ensisijaisesti keinona junan insinöörien alalla värähtelyjen diagnostiikan, ja saada raja-arvot diagnostisten merkkejä crack.
