1.Parameters

Product malli

WLT-102R-AP20

Basic parametrit

● CPU   Cortex® A8 Architecture  frequency 1,0 GHz

● Memory   512MB DDR3

● Flash   256MB NandFlash

 Displaynäytön

● Koko  10.2 inch

● Resolution  800 × 480

● LED backlight  lifetime>25000 hours

Touchnäytön

4-wire vastus kosketusnäyttö

Hardware käyttöliittymä

● 4 channe ● 3-wire RS-232 sarjaportti  COM1, COM2, COM3  COM4  2-kanavainen  COM1  COM2  multiplexing as RS-485 linja.  serial portti yksittäisiä tilassa valinnainen

● 1 kanava CAN-väylän.  optional

● 1 kanavainen USB Device interface  support ActiveSync liittää PC vaihtaa tietoja ja debug sovellus.

● 3 channel USB Host liitännän  support tavallista USB device kuten hiiri,näppäimistö, U-levy, jne.

● 1 kanava 100M Ethernet muun kasvot.

● 1 kanavan langaton moduuli sisällä.  optional

● 1 kanava SD/MMC korttipaikka.

● 1 kanava 3,5 audio lähtöliitäntä.

● 1 kanavalle DC 12V~24V  industria ● power liuos  higher luotettavuutta.

OS

Windows CE 6.0 R3

Defend astetta

IP65 (etupaneeli)

Working Ympäristö

● power  12V DC  12V kuin suositus  - alue on 12V~24V   700mA

● working Lämpötila  -10~60 ° C:

● Working kosteus   Lähettäjä 10-90% RH

Koko

● structure  plastic

● Panel koko  275 x 181  MM:

● Trepanning koko  266 x 171  MM:

 Application alue

● industrial ohjaus  detection laite  instruments ja m  security seuranta  medical laitteet ja välineet, älykkäiden päätelaitteiden embedded korkea-end hakemus .

● Support CAN-väylän verkon käyttöönotto.

 Software support

● Flash teho-down suojaustoiminnon.

● IDE: Visual Studio 2005/2008.net (.NET 2.0 Compact)  EVC++  Labview development.

● Easy muuttaa käyttäjän-defined aloitusnäyttö.

● Supportnäytön kierto (aste: 0/90/180/270)

2.Interface määritelmä

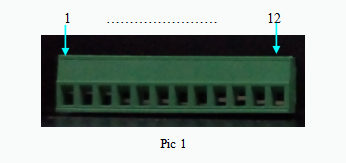

1. CANL                  2. CANH

3. GND                   4. COM3-RX RS-232

5. COM3-TX RS-232      6. COM4-RX RS-232

7. COM4-TX RS-232      8. COM2-485B

9. COM2-485A            10. GND

11. COM1-485B

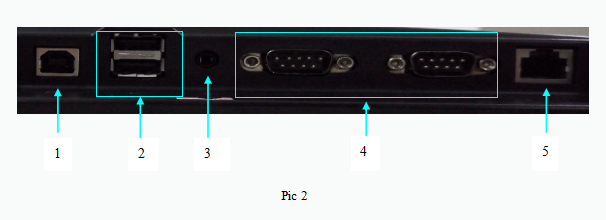

1. USB orjaliitäntä  USB Laite             2. USB Host liitäntä  USB isäntä

3. Äänilähtö                           4. RS-232 (COM1, COM2)  isolated

5. 100M Ethernet

2.1 RS-232 liitäntä

4 kanavat  support korkein-level baudrate kentän asetukseksi 115200 bps. Vastaava rajapinta Win CE järjestelmä on COM1~COM4.

2.2 RS-485 liitäntä

- vastaava portti WinCE järjestelmä on COM1  COM2. Ja COM1/COM2 on multiplexing RS-232 käyttöliittymä.

2.3 CAN liitännän

- funktio Can-bus käyttöliittymä on vapaaehtoista. Myös, ilman 120 ohmia (Ω) terminaali vastus, pls määrittää, jos tarpeen.

2.4 Virtaliittymässä

Google kuvassa:

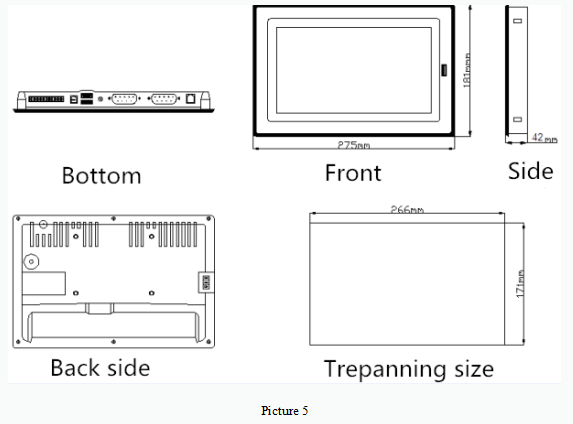

3.Exterior koko

Exterior koko  275x181x42  MM:    Trepanning koko  266x171  MM
