1. Parameters
Product mallin
WLX-043R-AP20
Basic parametrit
● CPU: Cortex ®-A8 arkkitehtuuri ; Taajuus 1,0 GHz
● Memory: 512 DDR3
● Flash 256MB NandFlash
Displaynäytön
● Koko 4.3 tuuman
● Resolution 480 × 272
● Wide-temperature tyyppi 64K värejä tai 260K värit
● LED backlight lifetime>25000 tuntia
Touchnäytön
4-wire vastus kosketusnäyttö driver sisällä

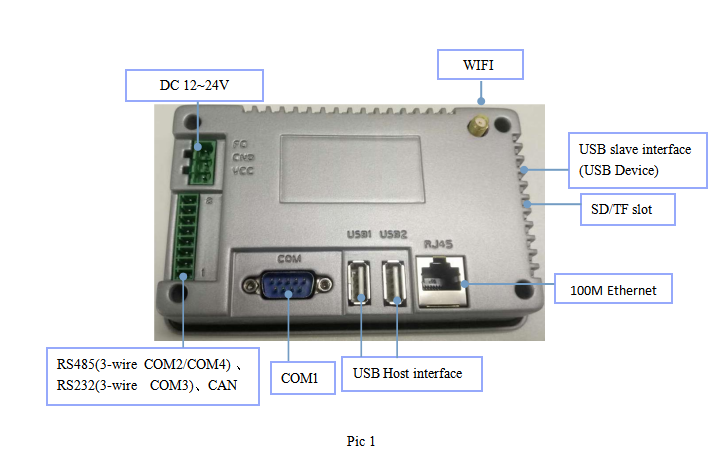

Hardware käyttöliittymä
● 1 kanava RS-232-DB9 interface COM1.
● 1 kanava 3-wire RS-232 serial portti COM3
● 2 kanava RS-485 interface COM2 COM4 COM2 ei multipleksointikerroksen CAN.
● 1 channe ● Voi linja. driver sisällä optional.
● 1 kanava USB Device interface.
● 2 channel USB Host liitännän support tavallista USB device kuten hiiri ,näppäimistö, U-levy, jne.
● 1 kanava 100M Ethernet-liitäntä.
● 1 kanava SD/MMC korttipaikka, tukea TF-kortti.
● 1 kanavan ulompi langaton moduuli. optional
● 1 kanavoida DC12V~24 V power Syöttörajapinta.
Attention
Kun sarjaportti on kytketty, GND lanka kahden laitteen on kytkettävä välttää polttamista sarja siru ja vaikuttavat viestinnän.
OS
Linux
Defend astetta
IP65 (etupaneeli)
Working Ympäristö
● power DC 12V-24V (6W)
● working Lämpötila -10~60 ℃
● storage lämpötila -20~85 ℃
● working kosteus from10 90% RH
Koko
● shell rakenne: muovi
● panel koko 139.6 x 86,6 MM
● trepanning koko 131.2 × 79,2 MM
Application alueella
● industrial ohjaus detection laite instruments ja m security seuranta medical laitteet ja välineet, älykkäiden päätelaitteiden embedded korkea-end sovellus.
● Support CAN-väylän verkon käyttöönotto.
Software support
● Flash teho-down suojaustoiminnon.
● Support Eclipse, QT Luoja, Arm Linux GCC/g++kääntäjä, kuori ohjelmointi, STL kirjasto, Python2.7 kehittäminen, tuki Java/C/C++/C#, jne.
● Easy muuttaa käyttäjän-defined aloitusnäyttö.
● Supportnäytön kierto (aste: 0/90/180/270)

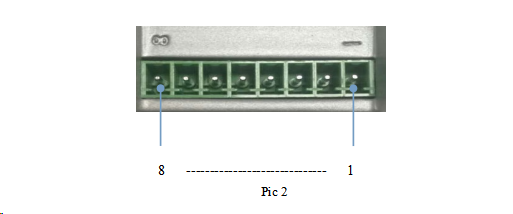

2. Interface määritelmä
1. COM2-485A CANH 2. COM2-485B CANL
3. GND 4. COM3-TX of RS-232
5. COM3-RX of RS-232 6. GND
7. COM4-485A 8 . COM4-485B
2.1 RS-232 interface
2 kanavan sarjaportti, tukea korkein-level baudrate kentän asetukseksi 115200 bps. Vastaava rajapinta Linux-järjestelmää on COM1, COM3.
2.2 RS-485 interface
- vastaavaan porttiin Linux-järjestelmän on COM2 COM4 ja COM2 on multipleksointi CAN-liitännän.
2.3 Voi Linja interface
- funktio Can-bus käyttöliittymä on optiona ●. Myös, ilman terminaali vastus sisällä, pls määrittää kerran tarpeessa.

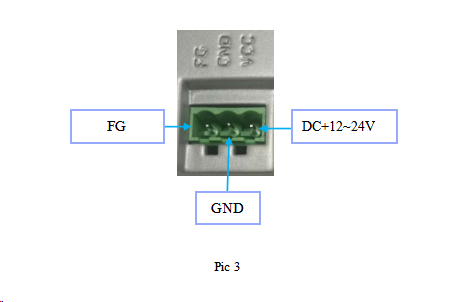

2.4 power käyttöliittymä

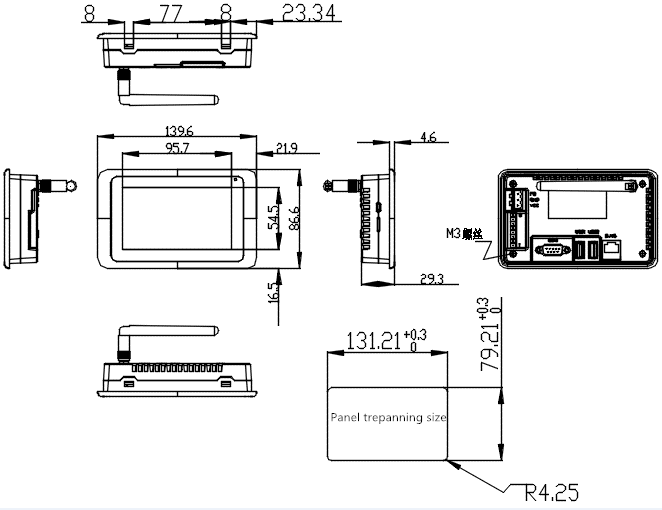

3. Exterior koko
Exterior koko 139.6 x 86,6 x 29,3 MM: Trepanning koko 131.2 × 79,2 MM
