1.parameters
Product mallin
WLT-104R-AP20
Basic parametrit
● CPU Cortex® A8 Architecture ; Frequency 1,0 GHz
● Memory 512MB DDR3
● Flash 256MB NandFlash
Displaynäytön
● Koko 10.4 tuuman
● Resolution 800 × 600
● Wide-temperature Kirjoita, 64K väriä tai 260K värit
● LED backlight lifetime>25000 hours
Touchnäytön
4-wire vastus kosketusnäyttö driver sisällä

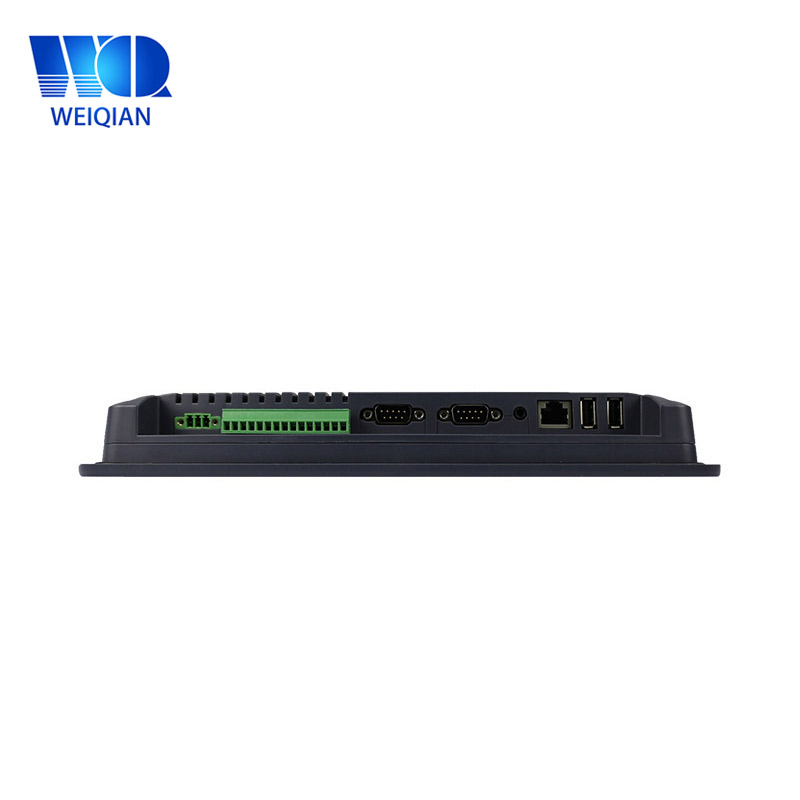

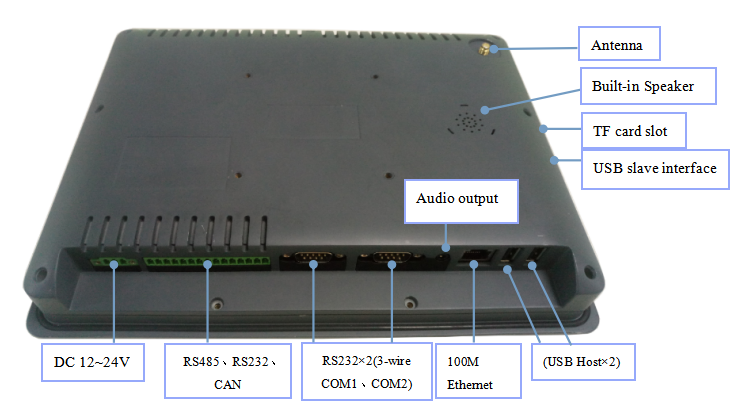

Hardware käyttöliittymä
● 5 channe ● 3-wire RS-232 sarjaportti COM1, COM2, COM3 COM4, COM5 2 kanavan COM1 COM2 ei multiplexing as RS-485 Bus, 1channel (KOM 5) on multipleksataan as VOI.
● 1 channe ● Voi Bus. optional
● 1 kanava USB Device interface support ActiveSync liittää PC vaihtaa tietoja ja debug sovellus.
● 2 channel USB Host liitännän support tavallista USB device kuten hiiri ,näppäimistö, U-levy, jne.
● 1 kanava 100M Ethernet-liitäntä.
● 1 kanava SD/MMC korttipaikka, tuki TF card.
● 1 kanava 3,5 audio lähtöliitäntä.
● 1 kanava rakennettu-in kaiutin interface. optional
● 1 kanavan langaton antenni interface. optional
● 1 kanavalle DC 12V~24V industria ● power liuos higher luotettavuutta.
● 1 kanava rakennettu-in WiFi . optional
Attention
Kun sarjaportti on kytketty, GND lanka kahden laitteen on kytkettävä välttää polttamista sarja siru ja vaikuttavia viestintä.
OS
Windows CE 6.0 R3
Defend asteen
IP65 (etupaneeli)
Working Ympäristö
● power DC 12V~24V 700mA
● working lämpötila -10~60 ° C:
● Storage lämpötila:-20~80 ° C:
● Working kosteus from10 90% RH
Koko
● Structure plastic
● Panel koko 280. 90 x 212,30 x 41,5 MM:
● Trepanning koko 268.60 × 200,10 MM:
Application alueella
● industrial ohjaus detection laite instruments ja m security seuranta medical laitteet ja välineet, älykkäiden päätelaitteiden embedded korkea-end sovellus.
● Support CAN-väylän verkkoon käyttöönottoa.
Software support
● Flash teho-down suojaustoiminnon.
● IDE: Visual Studio 2005/2008.net (.NET 2.0 kompakti) EVC++Labview development.
● Easy muuttaa käyttäjän-defined aloitusnäyttö.
● Supportnäytön kierto (aste : 0/90/180/270)

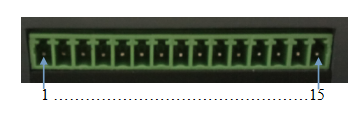

2. Interface määrittely
1. COM1-485A 2. COM1--485B
3 .. GND 4. COM2-485A
5. COM2-485B 6. COM4-TX of RS-232
7. COM4-RX of RS-232 8. COM3-TX RS-232
9. COM3-RX RS-232 10. GND
11. CANH 12. CANL
13. GND 14. COM5-TX of RS-232
15. COM5-RX of RS-232
2.1 RS-232 interface
4 kanavat support korkein-level baudrate kentän asetukseksi 115200 bps. Vastaava käyttöliittymä Linux-järjestelmä on COM1~COM5. Erityisesti COM1 ja COM2 on 2 ulostulo tyyppiä RS-232 ja RS-485, COM5 on 2 lähtö tyyppiä RS-232 ja CAN.
2.2 RS-485 interface
- vastaava portti WinCE järjestelmä on COM1/COM2, joka on sama UART portti COM1/COM2 RS-232 liitäntä. myös 120 ohmin (Ω) terminaalin vastus sisällä.
2.3 Voi Linja interface
- funktio CAN-Bus käyttöliittymä on vapaaehtoista. Myös, 120 ohmin (Ω) päätelaitteen välisen vastuksen CAN+ja CAN--.

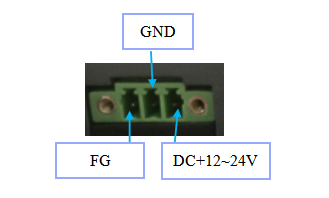

2.4 power käyttöliittymä
Google kuvassa:

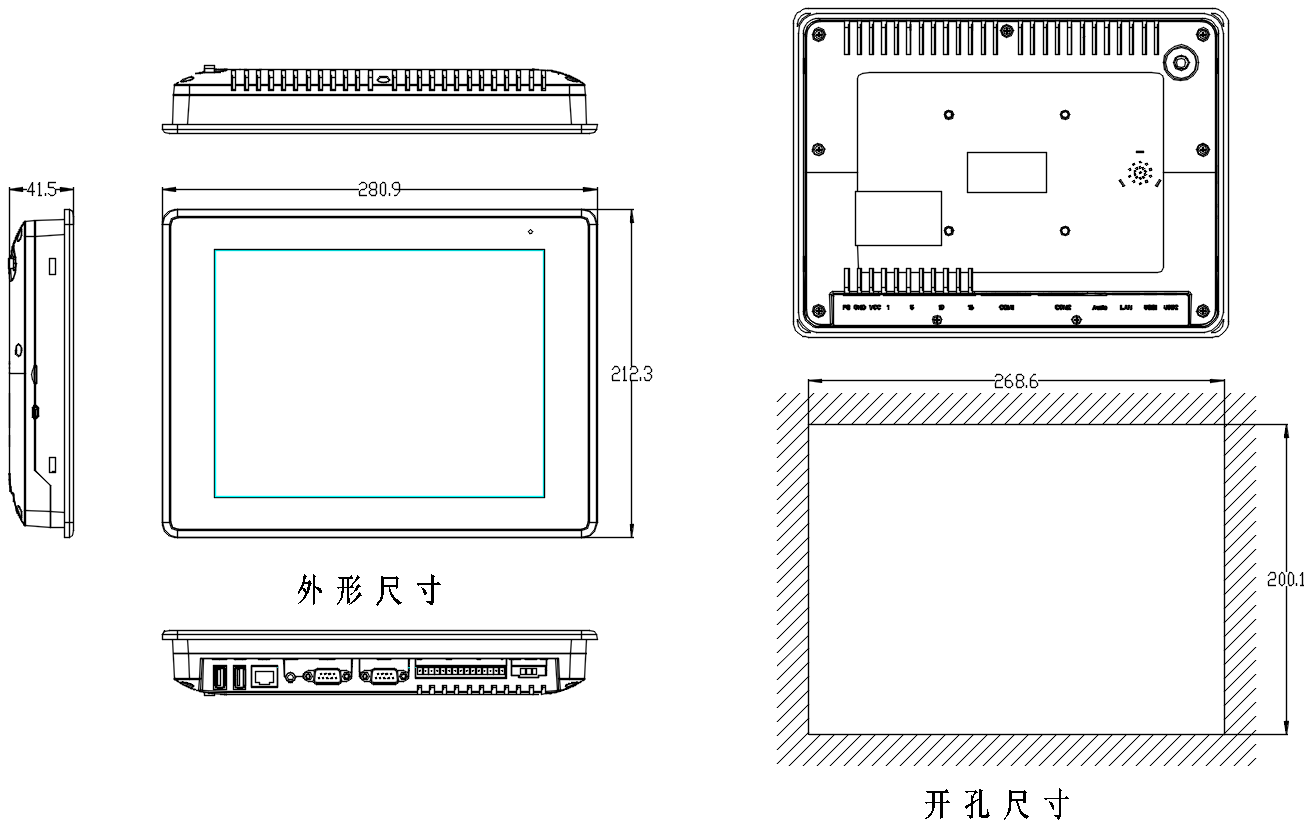

3. Exterior koko
Exterior koko 280.90 x 212,30 x 41,5 MM: Trepanning koko 268.60 × 200,10 MM:
