1.parameters

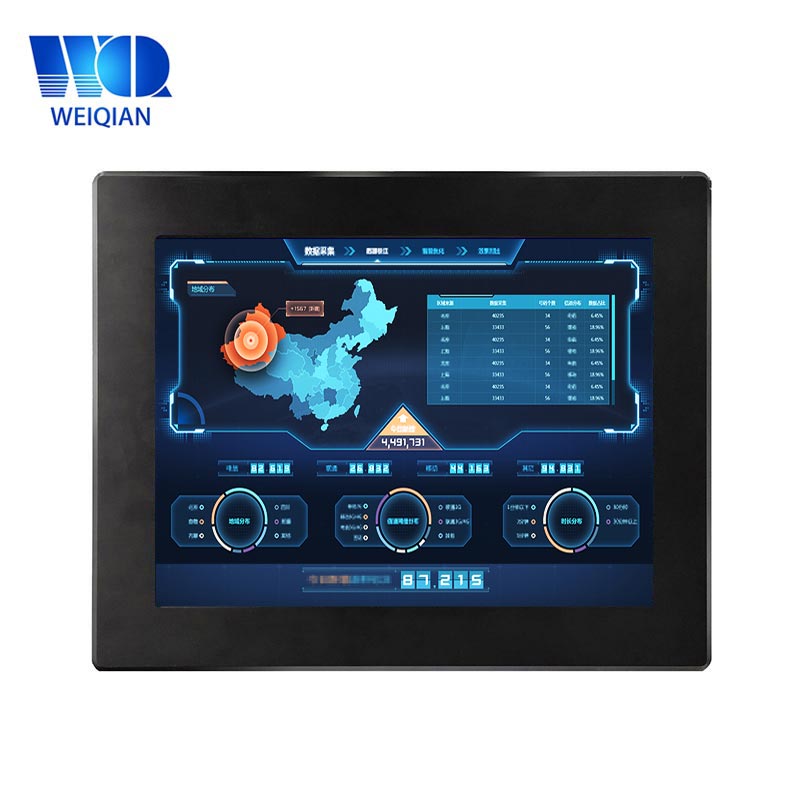

Product mallin

WLT-120R-AM20

Basic parametrit

● CPU: Cortex®-A8 arkkitehtuuriin Frequency 1,0 GHz

● Memory: 512 DDR3

● Flash  256MB NandFlash

Displaynäytön

● Koko  12 tuuman

● Resolution  800 × 600

● Wide-temperature tyyppi  64K värejä tai 260K värit

● LED backlight  lifetime>25000 tuntia

Touchnäytön

Resistance kosketusnäyttö  driver sisällä

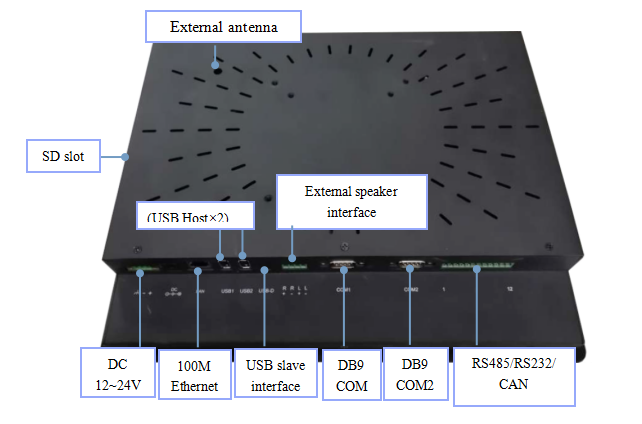

Hardware käyttöliittymä

● 2 kanava DB9 interface (COM1, COM2)

● 3 kanava 3-wire RS-232 serial portti ( COM3  COM4  COM5)

● 2 kanava RS-485 interface  COM1  COM2, multipleksataan kuten DB9 (COM1  COM2).

● 1 kanava CAN-väylä, multipleksataan kuten COM5COM5 as standardi.optional

● 1 kanava USB device käyttöliittymä  support ActiveSync liittää PC vaihtaa tietoja ja debug sovellus .

● 2 kanava USB Host liitännän  support tavallista USB device kuten hiiri ,näppäimistö, U-levy, jne.

● 1 kanava 100M Ethernet-liitäntä.

● 1 kanava SD/MMC korttipaikka, tuki SD/MMC-kortti.

● 1 Kanavan ulkoinen kaiutin liitäntä.

● 2 kanavoida DC12V~24V  industria ● power ratkaisu  higher luotettavuutta.

Attention

Kun sarjaportti on kytketty, GND lanka kahden laitteen on kytkettävä välttää polttamista sarja siru ja vaikuttavat viestinnän.

OS

Windows CE 6.0

Defend asteen

IP65 (etupaneeli)

Working Ympäristö

● power  12V-24V DC/3A

● working Lämpötila  -10~60 ℃

● storage lämpötila: -20~80 ℃

● working kosteus   from10 90% RH

Koko

● shell rakenne  Metal

● panel koko  319x259  MM:

● trepanning koko  305.2x244.8 MM:

Application alue

● industrial ohjaus  detection laite  instruments ja m  security seuranta  medical laitteet ja välineet, älykkäiden päätelaitteiden embedded korkea-end sovellus.

● Support CAN-b meille verkon käyttöönotto.

Software support

● Flash teho-down suojaustoiminnon.

● IDE: Visual Studio 2005/2008.net (.netto 2,0 Compact)  Labview development.

● Easy muuttaa käyttäjän-defined aloitusnäyttö.

● Supportnäytön kierto (aste: 0/90/180/270)

2. Interface määrittely

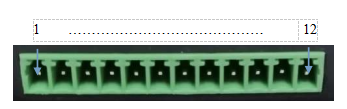

1.  COM5-TX of RS-232   (CANL)     2. COM5-RX RS-232   (CANH)

3. GND                          4. COM3-RX of RS-232

5. COM3-TX of RS-232             6. COM4-RX of RS-232

7. COM4-TX of RS-232             8. COM2-485B

9. COM2-485A                   10. GND

11. COM1-485B                  12. COM1-485A

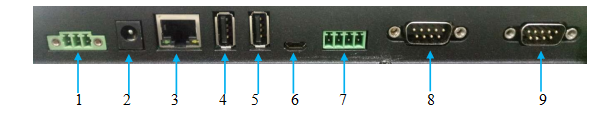

1. 3P  12-24V  Terminal teho tuloliitännän         2.  12-24V power sovittimen tuloliitännän

3.  100M Ethernet                        4.  USB isäntäliitäntä   USB isäntä

5.  USB orjaliitäntä   USB isäntä                    6.  USB orjaliitäntä   USB laite

7.  External kaiutinliittymä                       8.   RS-232 COM1 käyttöliittymä   isolated

9.  RS-232 ( COM2) interface   isolated

2.1 RS-232 interface

5 kanavan sarjaportti, tukea korkein-level baudrate115200bps  - vastaava rajapinta WinCE järjestelmä on COM1 COM2  COM3  COM4  COM5.

2.2 RS-485 interface

- vastaavaan porttiin Win CE järjestelmän COM1/COM2, ja multipleksoinnin COM1/COM2 on DB9 käyttöliittymä.

2.3 Voi Linja interface

- funktiona Can-bus liitäntä on optiona ●, ja multipleksoinnin kuten COM5. Myös, ilman terminaali vastus sisällä, pls määrittää kerran tarpeessa.

2.4 power käyttöliittymä

Google kuvassa:

2.5 External kaiutinliittymä

1.  Left kanavan OUTR+       2.   Left kanavan   OUTR-

3.  Right kanavan OUTL+      4.   Right kanavan  OUTL-

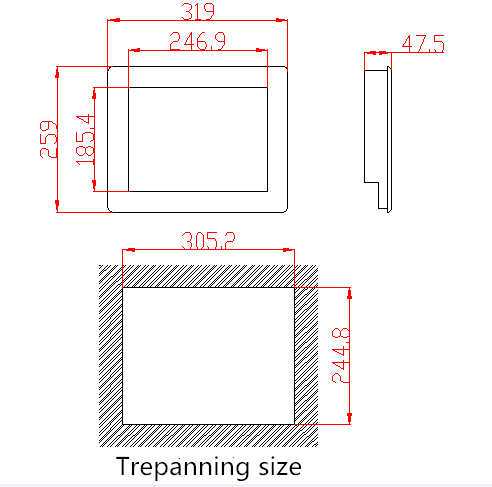

3. Exterior koko

Exterior koko   319x259x47.5 MM:     kallonporaus koko   305.2x244.8  MM:
