1.parameters

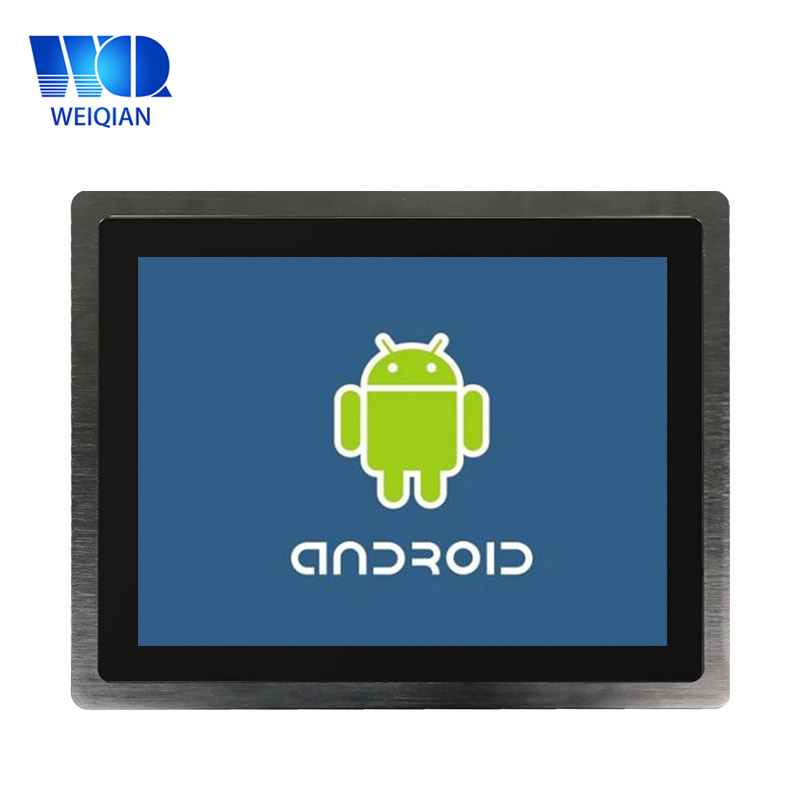

Product mallin

war-150C(a)-SM10

Basic parametrit

●CPUQuad-coreCortex®-A9 ; Frequency 1.4GHz

● Memory1GB DDR3

● Flash8GB

Displaynäytön

● Koko15 tuuman

● Resolution1024 × 768

● Wide-temperature tyyppi16000k värejä tai 24 väriä

● LED backlight:lifetime>25000 tuntia

Touchnäytön

Capacitance/Resistance kosketusnäyttö

Hardware käyttöliittymä

● 2 kanavan DB9 käyttöliittymä(COM1COM2).

● 2 kanava 3-wire RS-232 serial portti(COM3, COM4).

● 2 kanavan RS-485 interface(COM1,COM2 ), multiplex kuin RS-232 (COM1,COM2 ).

● 1 kanavan CAN-väylän.(optional)

● 4 kanavan IO-portti(DO1&DI1, DO2&DI2, DO3&DI3, DO4&DI4) multiplex kuten RS-232(COM3,COM4) ,RS-485(COM1,COM2) , Voi.

● 1 kanavan USB-laite Port, support ADB connect PC vaihtaa tietoja ja debug sovellus.

● 2 channel USB-porttiin support tavallista USB device kuten hiiri keyboard u levyetc.

● 1 kanavan 100M Ethernet-liitäntä.

● 1 kanava SD/MMC rako,support SD-/MMC kortti.

● 1 kanavan ulkoinen kaiutin liitäntä(4Ω3w).

● 1 kanavan external antenni.(optional)

● 2 kanavan DC 12V~24Vindustrial power ratkaisuhigher luotettavuutta.

● Built-in WiFi Bluetooth moduuli. (optional)

Attention

Kun sarjaportti on kytketty, - GND lanka kahden laitteen on kytkettävä välttää polttamista sarja siru ja vaikuttavat viestinnän.

OS

Android 4.4.2/Android 5,1

Defend astetta

IP65 (front panel)

Working Ympäristö

● power12V-24V DC (3A)

● working Lämpötila-10~60 ℃

● storage lämpötila: -20~80 ℃

● working kosteus10~90% RH

Koko

● shell rakenneMetal

● Panel koko378.5x302.5(MM)

● Trepanning koko:360x 284 (MM:)

Application alue

● industrial ohjaus,detection laiteinstruments ja metrinsecur ity seuranta,medical laitteet ja välineet, intelligent päätelaitteiden embedded korkea-end sovellus.

● Support CAN-väylän verkon käyttöönotto.

Software support

● Support EclipseAndroid StudioQT LuojaVisual Studio 2015/2017 developmentsupport JAVA/C/C++/C# etc.

● Easy muuttaa käyttäjän-defined aloitusnäyttö.

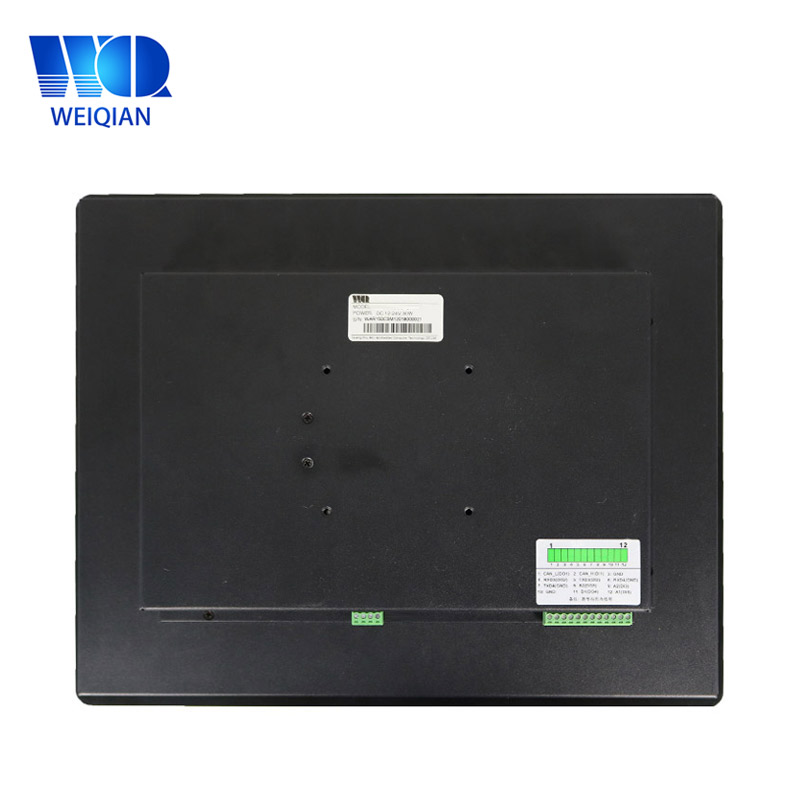

 2.Interface määritelmä

1. COM1-RS-485A

2. COM1-RS-485B

3. GND

4. COM2-RS-485A

5. COM2-RS-485B

6. COM4-RS-232-TX

7. COM4- RS-232-RX

8. COM3-RS-232-TX

9. COM3-RS-232-RX

10. GND

11. CANH

12. C ANL

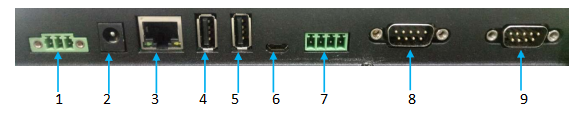

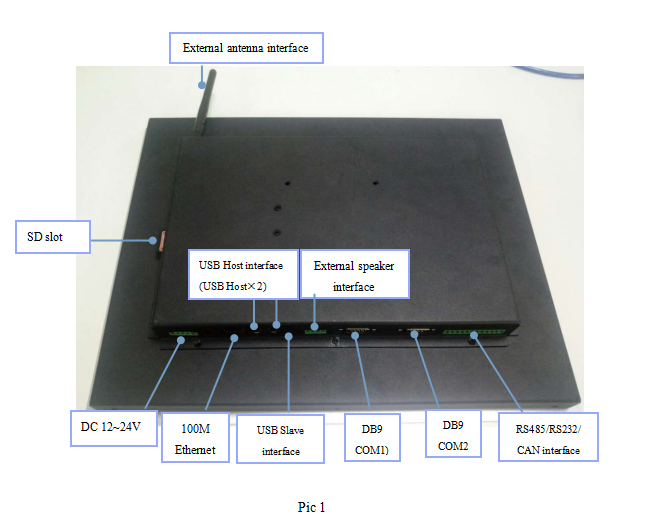

1. 3P(12-24V)Terminal teho tuloliitännän

2.  12-24V power sovittimen tuloliitännän

3.  100M Ethernet-liitäntä

4.  USB isäntäliitäntä(USB isäntä)

5 .  USB isäntäliitäntä(USB Isäntä)

6.  USB orjaliitäntä(USB laite)

7.  External kaiutinliittymä

8.   RS-232 COM1 käyttöliittymä(isolated)

9.  RS-232 COM2 interface(isolated)

2.1 RS-232 interface

4 kanavan serial portti,support korkein-level baudrate kentän asetukseksi 115200 bps. Vastaava rajapinta in Android system sanoen COM1~COM4.

2.2 RS-485 interface

- vastaavaan porttiin in Android-järjestelmä on COM1,COM2 ja COM1-/COM2 multiplexingas RS-232 interface (COM1/COM2 ).

2.3 Voi Linja interface

- funktio Can-bus käyttöliittymä on valinnaista .Also, without terminaalin vastus sisällä,\\ Hoitamattomien määrittää kerran tarpeessa.

2.4power käyttöliittymä

2.5External Puhuja käyttöliittymä

1. Right kanavan  OUTL-

2.  Right kanavan OUTL+

3.  Left kanavan OUTR-

4.  Left kanavan OUTR+

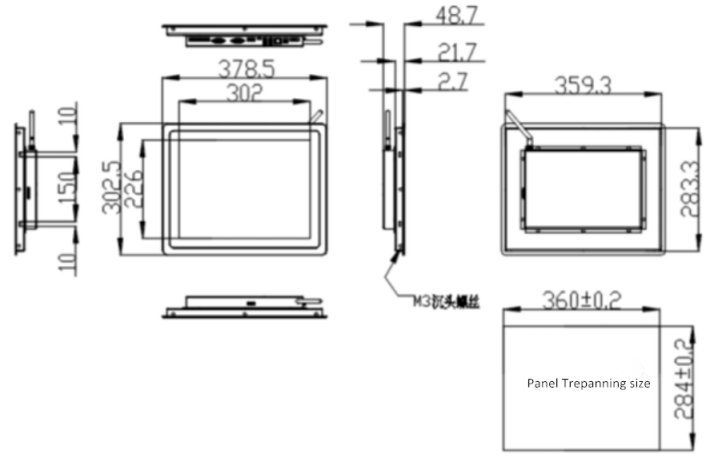

3. Exterior koko

Exterior koko:378.5x302.5x48.7  (MM:)         Trepanning koko :360&120; 284#  (MM:)
