1. Parameters

Product mallin

WLT-043R-NN00

Basic parametrit

●CPUARM9 arkkitehtuuri,Frequency 300 MHz

● Memory: 64 Mt DDR2

● Flash:128MB NandFlash

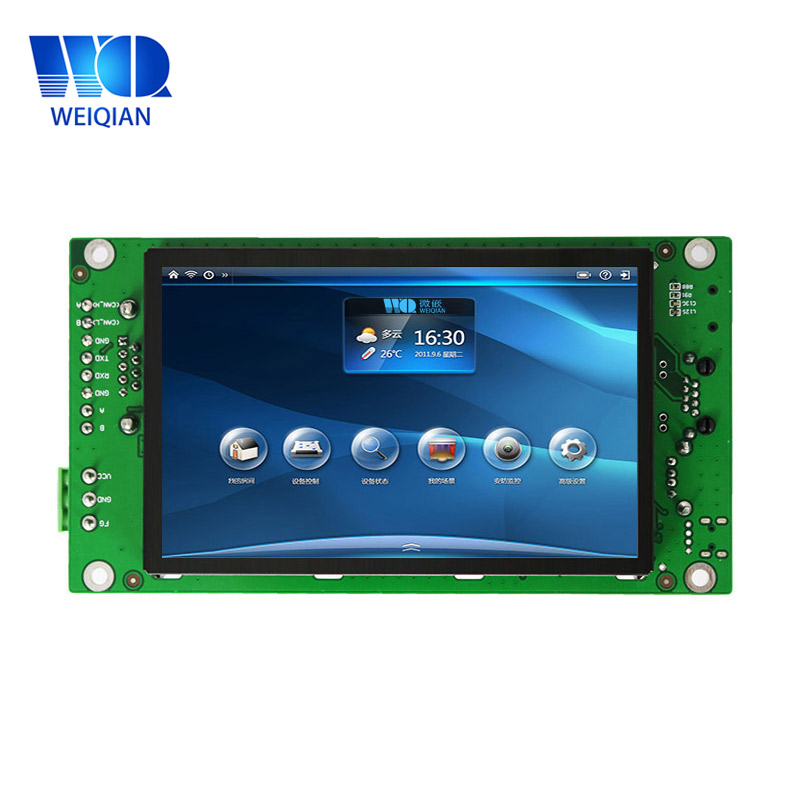

Displaynäytön

● Koko4.3 tuuman

● Resolution:480 x 272

● Wide-temperature tyyppi64K värejä tai 260K värit

● LED taustavalon:lifetime>25000 tuntia

Touchnäytön

4-wire vastus kosketusnäyttö(driver sisällä)

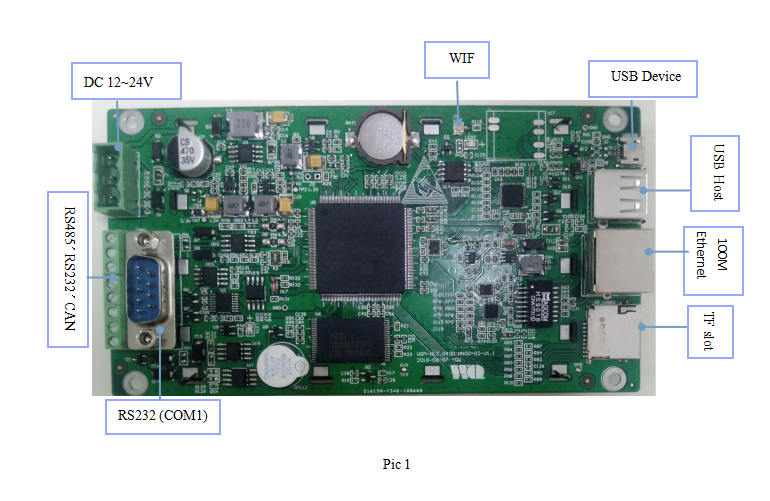

Hardware käyttöliittymä

● 1 kanavan DB9 liitäntä(COM1).

● 1 kanava 3-wire RS-232 sarjaportti(COM2)

● 2 kanavan RS-485 liitäntä(COM3,COM7)COM3 on multipleksataan CAN COM3 vakiona.

● 1 kanava USB laiteliityntäsupport ActiveSync liittää PC vaihtaa tietoja ja debug sovellus.

● 1 kanavainen USB isäntä käyttöliittymäsupport tavallista USB-laitteen, kuten hiiren keyboard U levyetc.

● 1 kanavan 100M Ethernet-liitäntä.

● 1 kanava TF-korttipaikka, support SD-/TF-kortti.

● 1 kanava CAN-liitäntä(driver sisällä)(optional)

● 1 kanavan DC12V~24V power Syöttörajapinta.

Attention

Kun sarjaportti on kytketty, - GND lanka kahden laitteen on kytkettävä välttää polttamista sarja siru ja vaikuttavat viestinnän.

OS

Windows CE 6.0

Defend asteen

 /

Working Ympäristö

● power DC 12V~24V600mA

● Working lämpötila-10~60 ℃

● Storage lämpötila:-20~80 ℃

● working kosteus10~90% RH

Koko

● ei shell

● powerDC12~24V

● Koko144x77.7x25.3 (MM)

● trepanning koko108x69.5 (MM)

Application alueella

● industrial ohjaus,detection laite,instruments ja m,security seuranta,medical laitteet ja välineet, intelligent päätelaitteiden upotettu korkea-end sovellus.

Software tukea

● Flash FAT suojaustoiminnon.

● IDE: Visual Studio 2005/2008.netto(.net 2,0 Compact) EVC++, Labview kehitystä.

● Easy muutos käyttäjän-defined aloitusnäyttö.

● Supportnäyttö kierto(degree: 0/90/180/270)

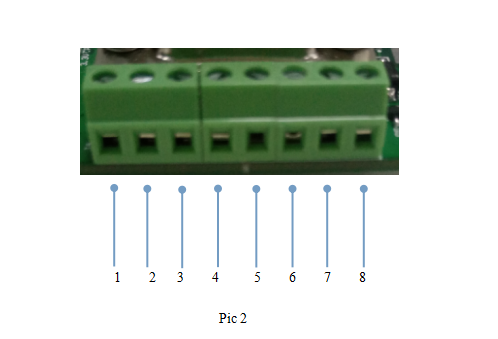

2.  Interface määritelmä

1.  COM7-485B

2. COM7-485A

3.  GND

4. COM2-RX RS-232

5. COM2-TX RS-232

6 GND

7 COM3-485B (CANL)

8  COM3-485A (CANH)

 2.1 RS-232 interface

2 kanavan sarjaportti, support korkein-level baudrate115200bps. Vastaava käyttöliittymä Linux-järjestelmä on COM1~COM2.

2.2  RS-485 interface

- vastaavaan porttiin Linux-järjestelmä on COM3COM7.

2.3 CAN interface

- toiminto Can-bus käyttöliittymä on valinnaista. Myös, without terminaalin vastus sisällä,\\ Hoitamattomien määrittää kerran tarpeessa.

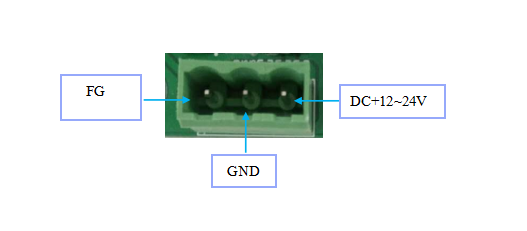

2.4 power käyttöliittymä

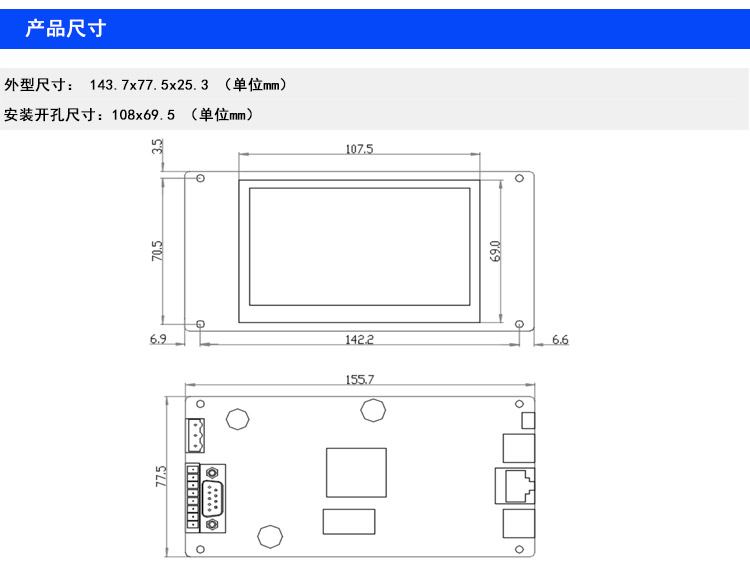

3. Exterior koko

Exterior koko:144x77.5x25.3(MM:)        Trepanning koko:108x69. 5 (MM:)
